2. Montage

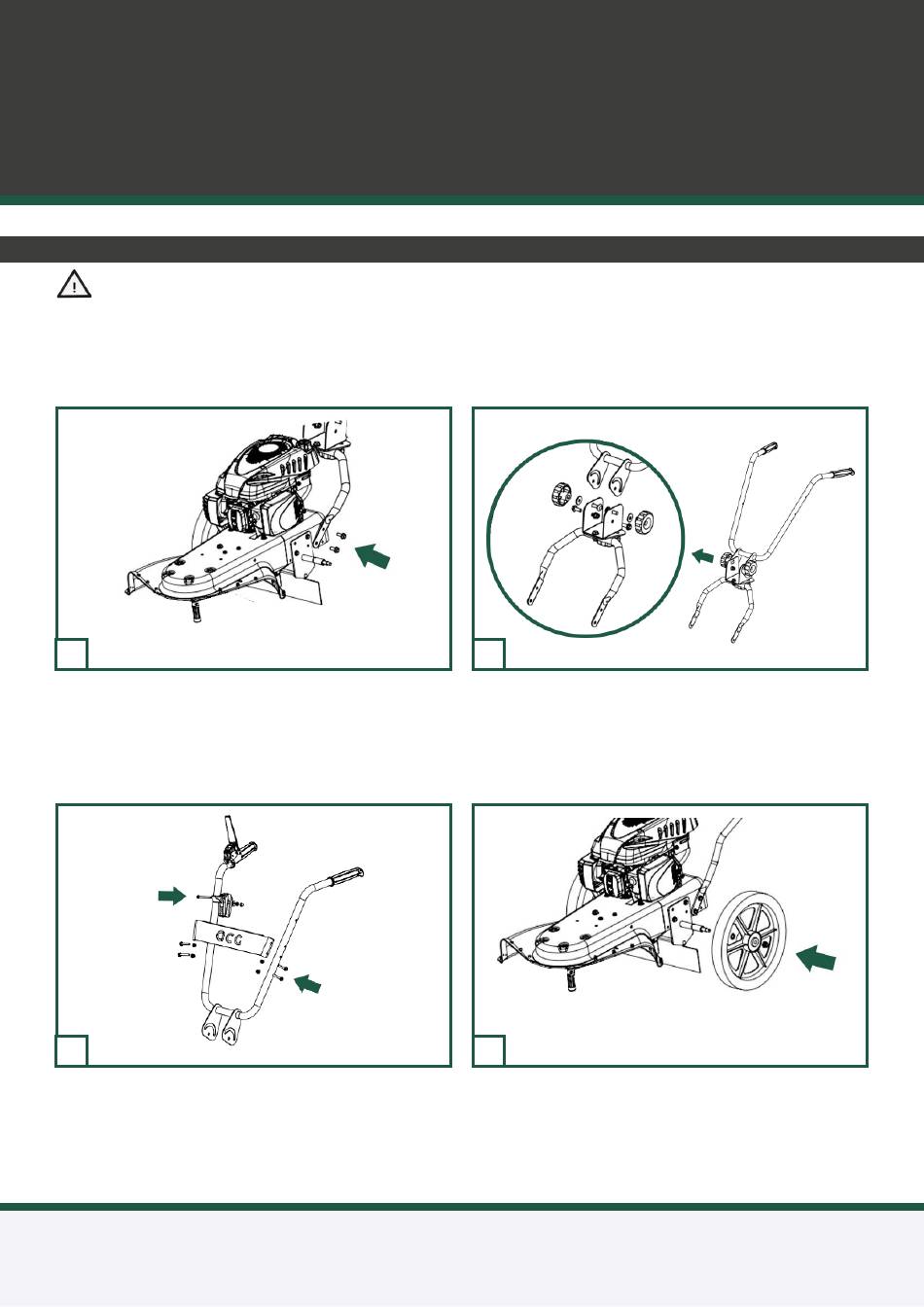

Monteren machine
Controleer voordat u begint te monteren of alle onder-
delen van de borstelmachine geleverd zijn. Op pagina 6 vindt u
een overzicht met de leveringsomvang. Mocht de inhoud van
uw levering niet overeenkomen met de lijst neem dan contact
op met uw leverancier ACG.
1
Plaats het onderste deel van de stuurbeugel aan de achterzijde
van de machine en schroef vast met de M8 bouten aan weers-
zijden van de machine met sleutel 13. (TIP: Zie pagina 26 voor
een detailtekening)
3
Plaats de groene verbindingsplaat met de ACG le琀琀ers over het
bovenste deel van de stuurbeugel. Duw de 4 lange M6 bouten
van buiten door de plaat en buizen en zet vast met de 4 zelf-
borgende moeren aan de binnenzijde met sleutel 10. Plaats de
gashendel met de lange bout en de moer aan de rechter hendel
(gezien vanuit arbeidsposi琀椀e) Dek van binnen af met het dopje.
OPTIONELE ACCESSOIRES:
•
Montage van beschermkap pagina 10
2
Verbind vervolgens het onderste deel met het bovenste deel
van de stuurbeugel. Monteer eerst twee bouten en moeren
door de beide scharniergaten met sleutel 15. Plaats daarna de
twee slotbouten van binnenuit door de lange halfronde slob-
gaten schuif de grote ringen er van buiten op en draai de grote
zwarte stelknoppen aan.
4
Schuif vervolgens de wielen aan weerszijden over de assen en
draai vast met de veerringen en zel昀戀orgende moeren met sleu-
tel 15.
