EUROLIVE VP1220/VP1220F/ VP1520/VP2520/ VP1800S Gebruiksaanwijzing
5.2
Stereobediening in volledig bereik
met vloer monitorluidsprekers
Dit voorbeeld is van toepassing op de VP1220, VP1220F,
VP1520, en VP2520.
Dit voorbeeld is een variant van het bovenstaande voorbeeld,
met de toevoeging van een aantal VP1220F vloer monitorluid-
sprekers. Twee aparte monitor uitgangen van de mengtafel zijn
verbonden met de ingangen van een stereo eindversterker. Op
elke versterkeruitgang is een VP1220F aangesloten, en een
tweede VP1220F is aangesloten op de parallelle uitgangen van
de eerste set VP1220F monitorluidsprekers.
XENYX 2442FX
L
R
EUROPOWER EP2000
EUROLIVE VP1220

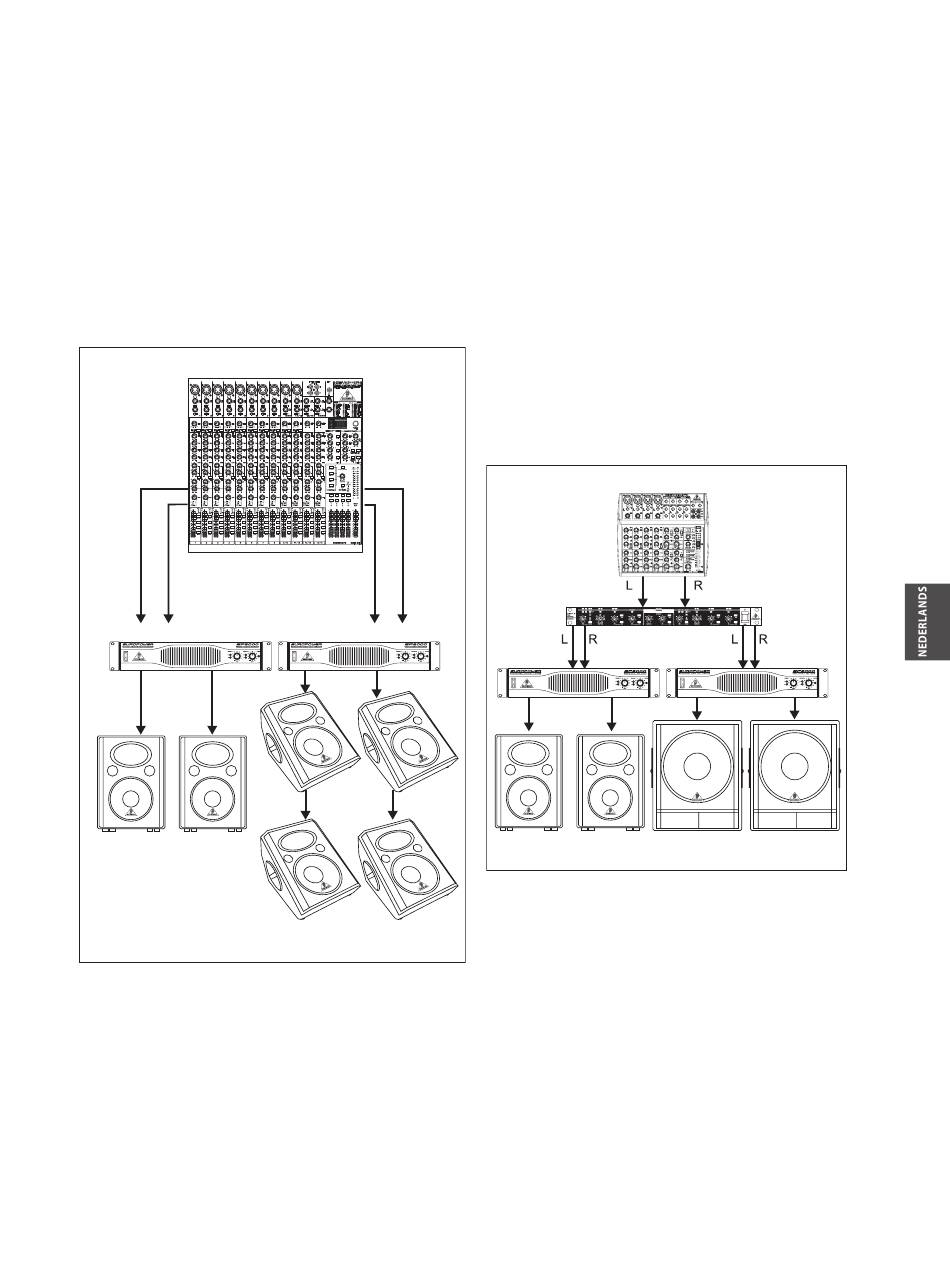

Fig. 5.2 Stereobediening in volledig bereik met vloer monitorluidsprekers
AUX 1
AUX 2
SEND
SEND
EUROPOWER EP2000
EUROLIVE VP1220F
5.3
Tweeweg stereobediening met en
crossover, volledig bereik luidsprekers
en subwoofers
Dit voorbeeld is van toepassing op de VP1800S in combina-
tie met de volledig bereik luidsprekers (VP1220, VP1520, en
VP2520).
Door middel van het gebruik van een actieve crossover wordt het
hoofd uitgangssignaal van een mengtafel opgesplitst in twee
signalen. Eén signaal beslaat het laagfrequente bereik en het
andere signaal beslaat het midden- en hoogfrequente bereik. De
aanbevolen crossover-frequentie is 150 Hz. Vervolgens wordt het
midden-hoogfrequente signaal aangesloten op een stereo
eindversterker. Een VP serie luidspreker wordt aangesloten op
elk van de versterkeruitgangen. Het laagfrequente signaal
wordt verbonden met een extra eindversterker, die twee
VP1800S subwoofers aandrijft.
XENYX 1202FX
SUPER-X PRO CX2310
EUROPOWER EP2000
EUROLIVE VP1220
Fig. 5.3 Tweeweg stereobediening met subwoofers
7
EUROLIVE VP1800S
