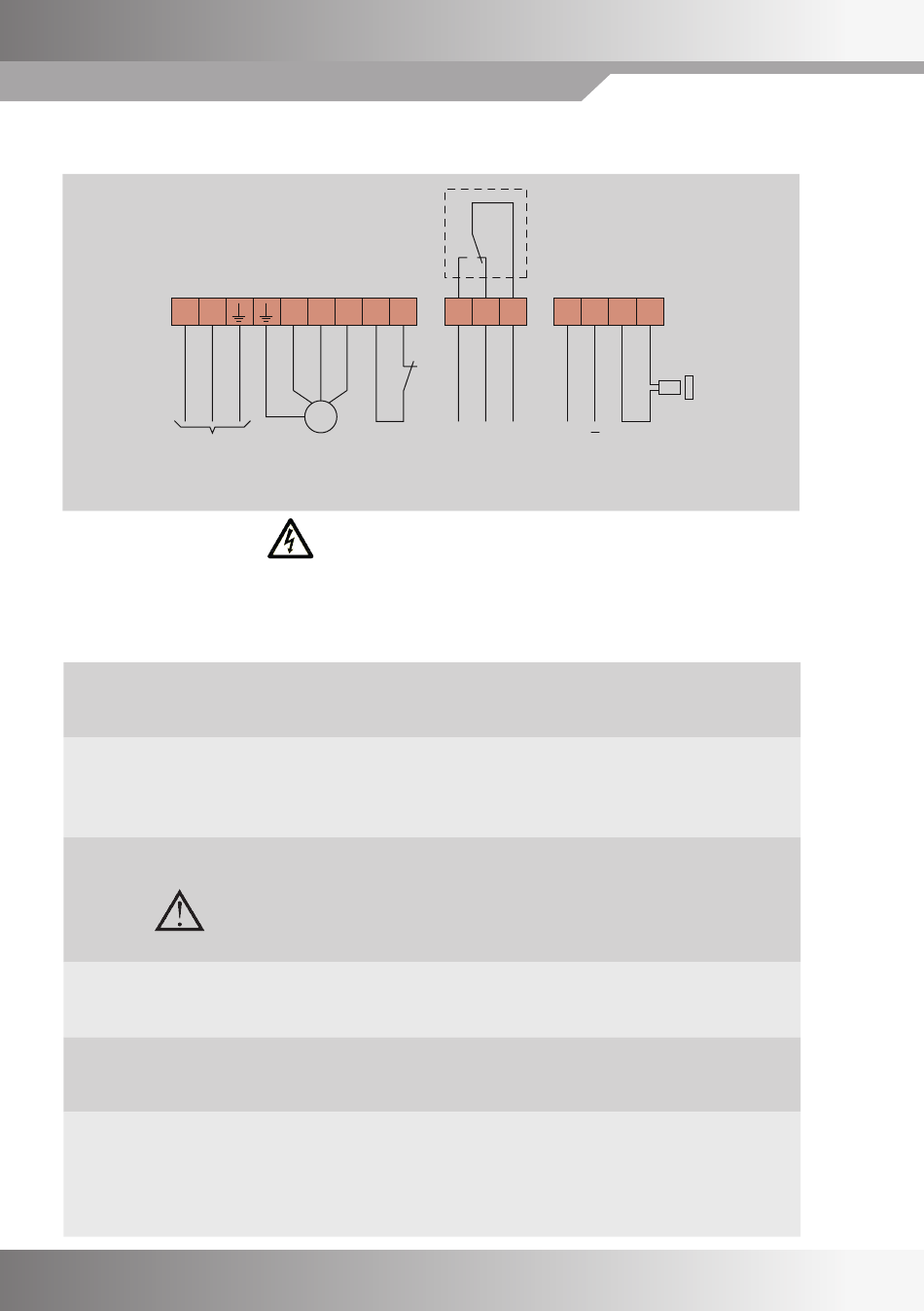

AANSLUITSCHEMA
L N
1x230 V
AANSLUITINGEN
De spanningstoevoer moet worden uitgeschakeld voordat werkzaamheden aan de uitrusting worden
uitgevoerd.
Het aanbevolen aanhaalmoment voor de aansluitblokken is 0,5 Nm, max. aanhaalmoment 0,8 Nm.
Voedingsspanning
(L-N-PE)
Motor
(U-V-W)
Thermoschakelaar
(T-T)
Alarmrelais
(13-14-15)
Ingangssignaal
(2-3)
Rotatieschakelaar
(9-10)
U V W
T
T
13 14 15
1
2
4
5
3
M
3 ~
3x 230 V
Thermo-
schakelaar
(Max 8 A/250 V AC)
1x230-240 V +/-15 %, 50/60 Hz.
N.B. De aarding moet altijd worden aangesloten.
3-fasige asynchrone motor voor 3x230 V (D-aansluiting).
Max. 180 W.
De draairichting wordt gewijzigd door twee van de fases te wisselen.
Teneinde de uitrusting te beveiligen tegen oververhitting moet de
thermoschakelaar in de motor worden gebruikt.
Moet worden gebeugeld indien geen thermoschakelaar wordt
aangesloten.
Sluit tussen 14-15 in geval van een alarm of spanningsverlies.
Max. 8 A resistieve belasting / 250 V AC.
0-10 V.
Plus op aansluitblok 2 en min op aansluitblok 3 aansluiten.
Witte kabel op aansluitblok 9 en bruine kabel op aansluitblok
10 aansluiten.
De magneet moet met de zuidzijde (S) richting sensor worden
gemonteerd. Max. speling 15 mm.
2 3
9 10
+
Alarmrelais
Ingangs-
Rotatie-
signal
schakelaar
0 -10 V
10
v
br
S
