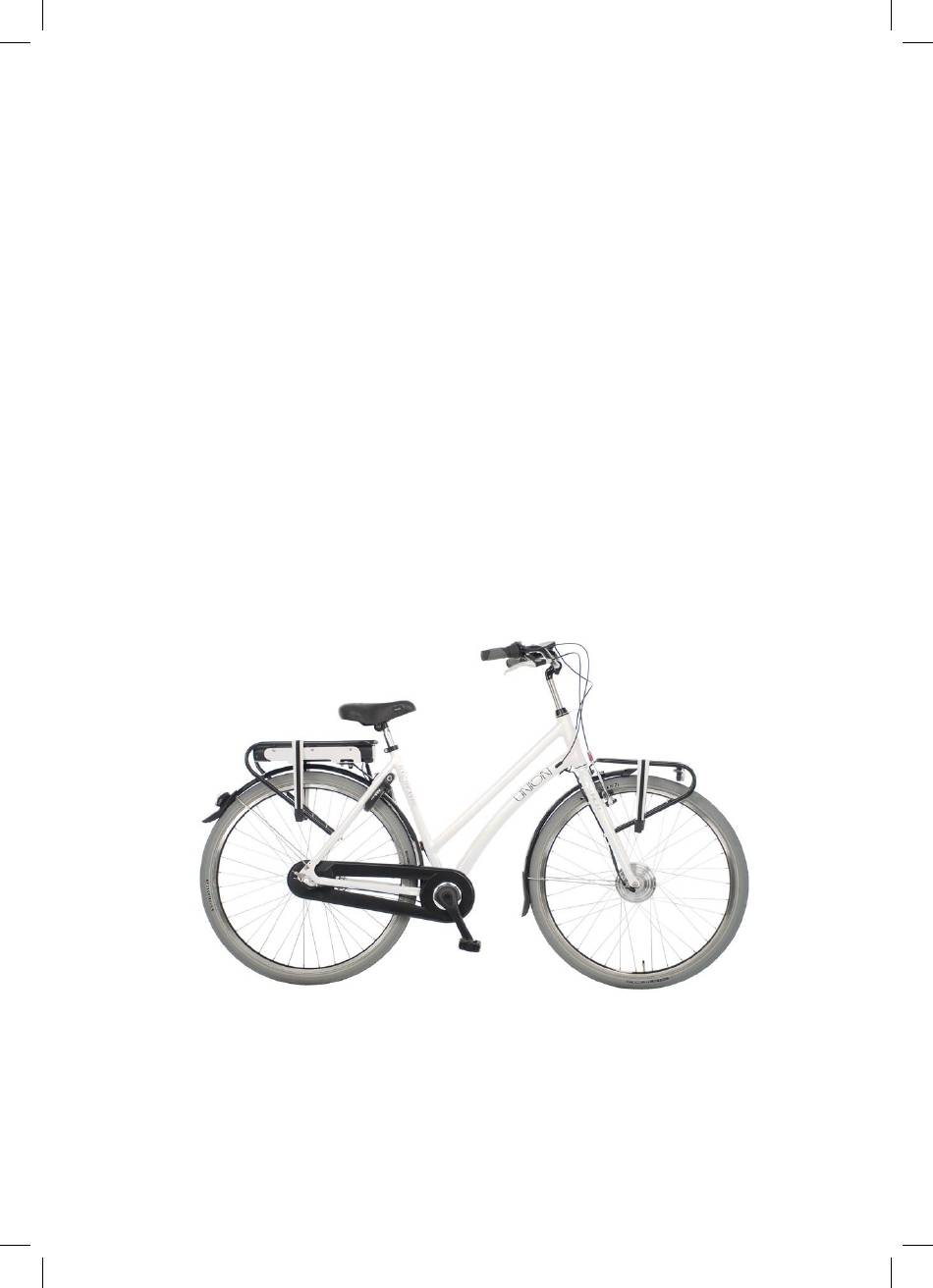

- Pagina 1 Gebruiksaanwijzing Union Electrobeat E-bike Lifestyle fiets met elektrische trapondersteuning.
-
Pagina 3: Inhoudsopgave
Laatste controle voor gebruik 12 5. Gebruik ....................................... 13Actieradius van de E-bike 13 Union Electrobeat Het gebruik van de versnellingen 14 Het gebruik van de remmen 14 Overzicht informatie- en bedieningseenheden Revsense display 15 Het aflezen van gegevens op het Revsense display 16... -
Pagina 5: Introductie
Deze handleiding is bedoeld voor het veilig in gebruik nemen en bedienen van uw Electric Union Electrobeat E-bike. Lees voordat u van start gaat deze gebruiksaanwijzing aandachtig door en volg de afstelprocedures stap voor stap. Op deze wijze stelt u uw E-bike op de juiste manier af, voor een veilig gebruik.Heeft u na het lezen van deze handleiding nog vragen, ga dan naar uw dealer . -
Pagina 6: Onderdelenoverzicht
Onderdelenoverzicht 1 Display 2 Controller 3 Batterij 4 Trapbewegingssensor 5 Elektromotor Het Revsense electrisch systeem Trapondersteuning voor een soepel rijgevoel Het Revsense systeem van uw E-bike biedt u onder alle omstandigheden een uitermate soepele en Union aangenaam krachtige ondersteuning! Het toepassen van een nieuwe innovatieve motorsturing heeft geresulteerd in een zeer stille en efficiënte motor die u een krachtige, maar onopvallende ondersteuning biedt met een lange actieradius. -
Pagina 7: Veiligheids- En Gebruiksvoorschriften
Gebruiksaanwijzing E-bike 2. Veiligheids- en gebruiksvoorschriften 2. Veiligheids- en gebruiksvoorschriften ■ Voorschriften voor uw veiligheid en die van uw medeweggebruikers en het behoud van uw Union Electric E-bike. 1. Lees de gebruiksaanwijzing rustig door en overtuig uzelf er van dat u deze goed begrijpt. -
Pagina 8: Algemene Richtlijnen
Algemene richtlijnen • Neem lokale en nationale verkeersregels en wetgeving in acht. • Uw fiets is ontwikkeld voor het gebruik als stadsfiets. Gebruik uw fiets dus alleen als persoonlijk transportmiddel in het verkeer, niet om te crossen, te racen of om er stunts mee uit te voeren zoals sprongen en ‘wheelies’. Dit type fiets is daar niet geschikt voor. • Fiets alleen op een fiets die voor u op de juiste maat ingesteld kan worden. -
Pagina 9: Batterij Bijladen
Gebruiksaanwijzing E-bike 3. Batterij bijladen 3. Batterij bijladen ■ Voorzichtig! Overtuig u er van dat de batterijlader geschikt is voor het lokale voltage dat door het stroomnet wordt geleverd. ᎄ Waarschuwing! Gebrui uitsluitend de batterijlader die met de E-bike is meegeleverd. Bij Union gebruik van niet originele batterijladers vervalt iedere garantie. -
Pagina 10: Plaats De Batterij In De Bagagedrager
Plaats de batterij in de bagagedrager 1. Schuif de batterij (A) vanaf de achterzijde in de batterijhouder. 2. Vergrendel de batterij met de bijgeleverde sleutel. Let op! De batterij bereikt pas na 3 laad- en ontlaadcycli zijn volledige capaciteit. Het kan dus zijn dat uw fiets in het begin nog niet de volledige actieradius bereikt. -
Pagina 11: Vóór Het Eerste Gebruik
Gebruiksaanwijzing E-bike 4. Vóór het eerste gebruik 4. Vóór het eerste gebruik ■ Vóór het eerste gebruik moet u uw fiets op de juiste zitpositie afstellen. Volg daarvoor de afstelinstructies. ᎄ Waarschuwing! Inspecteer uw Electric E-bike voor ieder gebruik op losse en/of beschadigde Union onderdelen. -
Pagina 12: Laatste Controle Voor Gebruik
Laatste controle voor gebruik 1. Controleer de bandenspanning (3,8 – 5,5 bar, 55 - 80 psi). 2. Controleer de remwerking. De rechter remhevel bedient de voorrem. ᎄ Waarschuwing! Ga niet fietsen als u twijfelt aan de remwerking van uw fiets. Neem zonodig contact op met uw dealer. Union Electric E-bike is nu klaar voor gebruik! -
Pagina 13: Gebruik
Gebruiksaanwijzing E-bike 5. Gebruik 5. Gebruik ■ Actieradius van de Electric E-bike Union De actieradius is de afstand die u kunt afleggen met ondersteuning van een volle batterij. De actieradius is afhankelijk van: - de keuze van het rijprogramma 1, 2 of 3; - de bandenspanning;... -
Pagina 14: Het Gebruik Van De Versnellingen
Het gebruik van de versnellingen • Draai de greep (A) naar een hoger getal voor een zwaarder verzet (bv. voor wind mee of heuvel af). • Draai de greep (A) naar een lager getal voor een lichter verzet (bv. voor wind tegen of heuvel op). Let op! Verminder de pedaaldruk tijdens het schakelen. Voorzichtig! Indien u twijfelt aan een correcte werking van de versnellingen, stel uw versnelling niet zelf af. -
Pagina 15: Overzicht Informatie- En Bedieningseenheden Revsense Display
Gebruiksaanwijzing E-bike 5. Gebruik Overzicht informatie- en bedieningseenheden Revsense display Onderdelen/ bedieningseenheden Gevolg, functie of informatie 1 Bedieningsknop ‘Aan / Uit’* Inschakelen display en trapondersteuning en verlichting (verlichting afhankelijk van uitvoering) • 1x Kort drukken Display en trapondersteuning worden ingeschakeld nogmaals kort drukken schakelt de verlichting handmatig in of uit • 1x Lang drukken Systeem wordt uitgeschakeld... -
Pagina 16: Het Aflezen Van Gegevens Op Het Revsense Display
Het aflezen van gegevens op het Revsense display 3. Indicator ‘rijprogramma’: LED = Trapondersteuning voor lange actieradius; LED = Trapondersteuning voor normale rijomstandigheden; LED = Extra trapondersteuning bij hellingrijden of tegenwind. 5. Indicator ‘Ladingsniveau batterij’: - iedere LED geeft een deel van het ladingsniveau weer. - 4 LED’s = 100% accucapaciteit;... -
Pagina 17: Het Gebruik Van Het Revsense Display
Gebruiksaanwijzing E-bike 5. Gebruik Het gebruik van de bedieningsunit De bedieningsunit laat zich eenvoudig bedienen. Het per ongeluk verkeerd indrukken van een knop heeft geen ernstige gevolgen. Tip: Druk rustig opnieuw op de knop die u aanvankelijk wilde indrukken. Tip: Oefen bij het eerste gebruik met het bedienen van de displayknoppen, zodat u tijdens het fietsen zeker bent van een goede bediening. -
Pagina 18: Aanbevelingen Voor Gebruik En Opslag
Uitschakelen trapondersteuning 1. Zet het systeem met de “Mode/Rijprogrammaknop” (B) in rijprogramma 3. 2. Druk nogmaals op de “Mode/Rijprogrammaknop” (B) toets, alle rijprogramma indicatie LED’s zullen nu uitgaan. Let op! In deze mode 0 blijft de verlichting functioneren en het ladingsniveau van de batterij zichtbaar. -
Pagina 19: Storingen
Gebruiksaanwijzing E-bike 6. Storingen 6. Storingen ■ Let op! Raadpleeg bij storingen of twijfels daarover een erkend reparateur. De display schakelt niet aan. 1. Controleer of de batterij geladen is. 2. Controleer of de stekkerverbinding van de display goed is aangesloten. De verlichting functioneert niet. -
Pagina 20: Garantievoorwaarden
BELANGRIJK! Als u een probleem heeft met uw E-bike, neem dan direct contact op met de after sales afdeling van de Union Dutch Bicycle Group (zieachterzijde). 10 Jaar garantie Op frame. 2 Jaar garantie Op alle fietsonderdelen, behalve op onderdelen die onderhevig zijn aan normale slijtage. -
