Tastafdekking-module Standaard
i Als het apparaat geen – of de verkeerde – toepassingssoftware bevat, knippert de bedrijfs-
LED (2) langzaam blauw.
o
Programmeermodus activeren: knop linksboven (11) indrukken en ingedrukt houden. Ver-
volgens de knop rechtsonder (12) indrukken.
De bedrijfs-LED (2) knippert snel.
o
Fysiek adres in het apparaat laden.
De bedrijfs-LED (2) keert naar de vorige toestand – UIT, AAN of langzaam knipperen – te-
rug.
o
Fysiek adres op het apparaat aanbrengen.
o
Applicatiesoftware in het apparaat laden.
Knoppen monteren
De knoppen staan als complete knoppenset ter beschikking (zie toebehoren).
o
Knoppen in de juiste stand op het apparaat plaatsen en met een korte druk vastklikken.
6 Bijlage
6.1 Technische gegevens
KNX medium
Ingebruiknamemodus
Nominale spanning KNX
Opgenomen stroom KNX
Soort aansluiting KNX
Omgevingstemperatuur
Opslag-/transporttemperatuur
Beschermingsklasse
6.2 Toebehoren
Tasterset 1-voudig, compleet
Tasterset 2-voudig, compleet
Tasterset 3-voudig, compleet
Tasterset 4-voudig, compleet
32587303
J:002587303

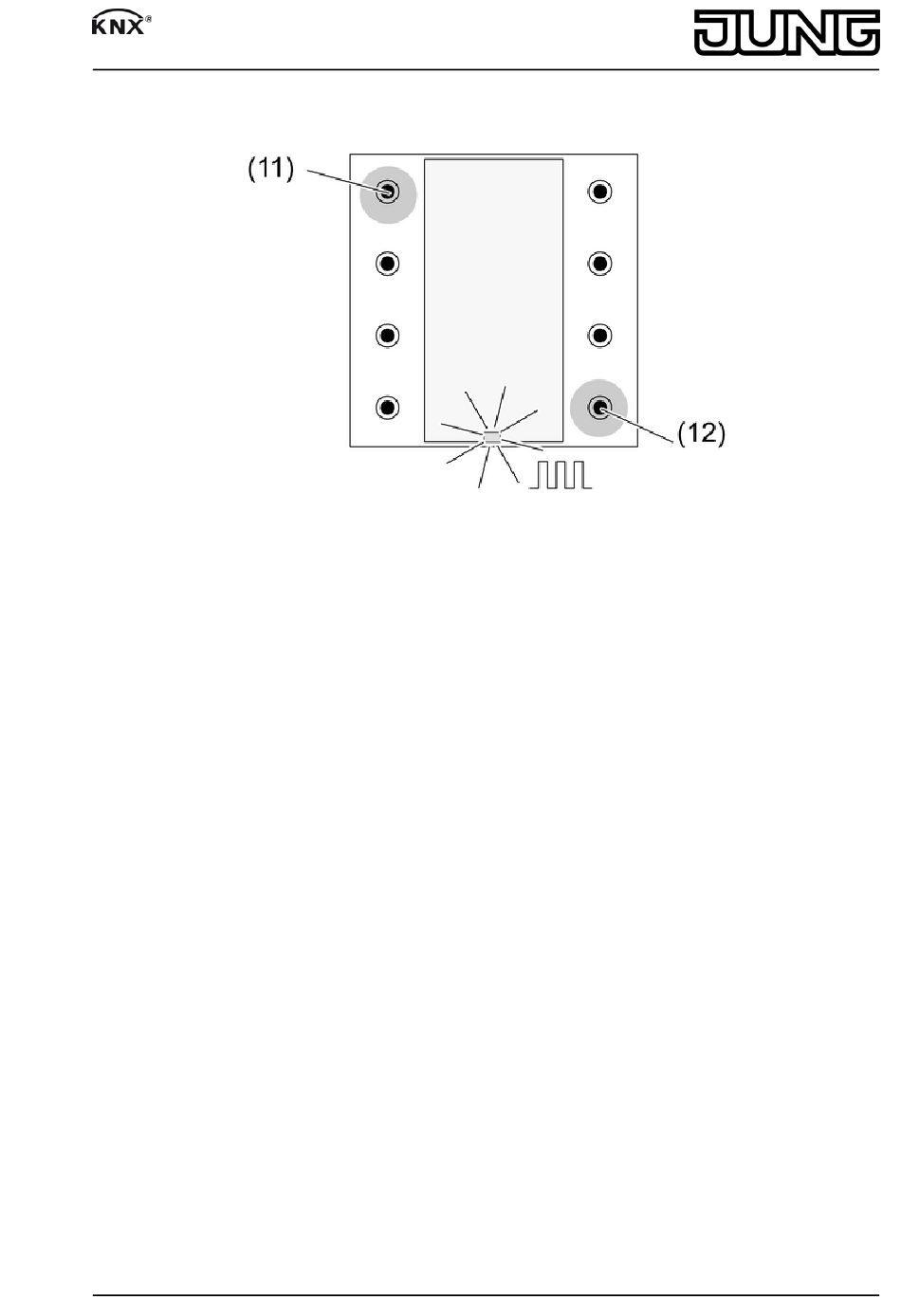

Afbeelding 3: Programmeermodus activeren
4/5
TP1
S-modus
DC 21 ... 32 V SELV
max. 12,5 mA
Aansluitklem
-5 ... +45 °C
-25 ... +70 °C
III
Art. nr. ..501 TSA..
Art. nr. ..502 TSA..
Art. nr. ..503 TSA..
Art. nr. ..504 TSA..
12.04.2013
