Draadloze handzender Multi
5 Informatie voor elektromonteurs
5.1 Montage en elektrische aansluiting
Laadschaal monteren

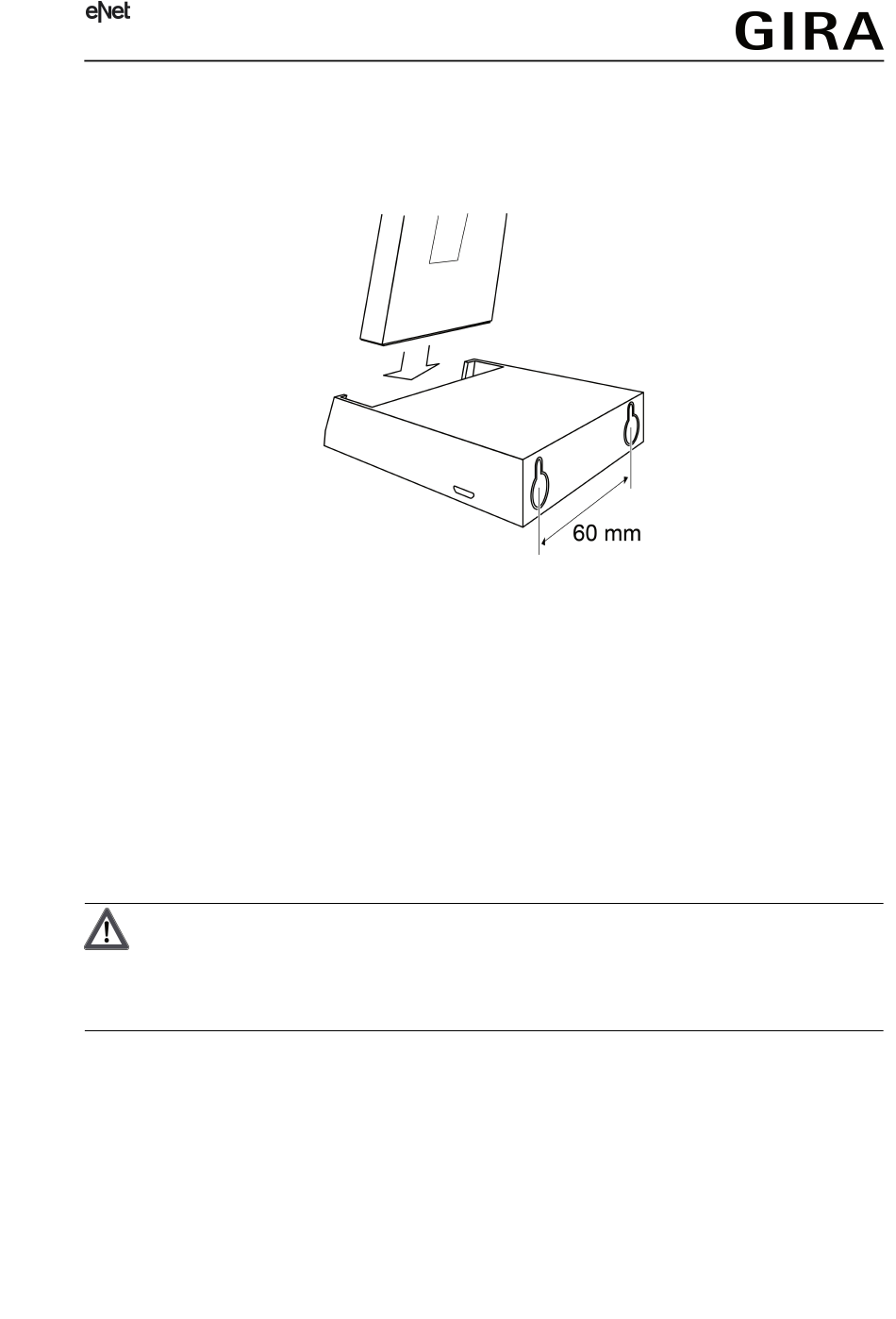

Afbeelding 3: Laadschaal voor handzender – achteraanzicht
Met de optionele laadschaal (toebehoren) krijgt de handzender zijn vaste plaats.
De laadschaal kan op een vlakke ondergrond als tafelapparaat of ook aan de wand gemonteerd
worden gebruikt.
Voor de montage aan de wand schroeven met schroefkop < 8 mm gebruiken, bijv. 3,0×30.
schroefafstand 60 mm.
Geschikte montageplaats dicht bij een stopcontact of een USB-inbouwadapter kiezen.
o
Schroeven tot ca. 3 mm in de wand verzinken. Montagesteunen niet verwijderen.
o
Laadschaal op de gemonteerde schroeven zetten en door lichte druk naar onderen vast-
zetten.
o
Laadschaal met de USB-adapter verbinden.
5.2 Inbedrijfname
GEVAAR!
Elektrische schok bij aanraken van onderdelen die onder spanning staan.
Elektrische schokken kunnen dodelijk letsel tot gevolg hebben.
Tijdens de inbedrijfname de onderdelen onder spanning op de radiografische
zenders en actoren en in de omgeving daarvan afdekken.
Handzenderkanaal met actoren verbinden
i Met één stap kunnen max. 10 radiografische actoren worden verbonden.
o
Hoofdmenu openen.
o
"Programmeren" selecteren en op OK drukken.
o
"Kanalen" selecteren en op OK drukken.
o
Gewenst handzenderkanaal selecteren en op OK drukken.
o
"Kanaal inleren" selecteren en op OK drukken.
Status-LED (7) knippert rood. Handzender bevindt zich ca.
1 minuut in de programmeermodus.
o
Actorkanalen in de programmeermodus zetten (zie handleiding van de actor).
32582332
10865124
26.04.2017
10/18
