Stroomaansluiting
Het apparaat dient aan een beveiligde, geaarde stopcontact te worden aangesloten. De spanning is
230 V ~ 50 Hz met een zekering van minimaal 10 A.
Technische gegevens
Gegevens met betrekking tot de startdruk en spanning vindt u op het fabrieksetiket op het apparaat.
Max. stroomsterkte (A)
Max. werkdruk (㍴)
Max. temperatuur vloeistof (℃)
Aansluiting (㎜)
Functionaliteit en aansluiting
LET OP:
•
Het besturingselement (platine) mag niet uit de behuizing van het apparaat worden genomen.
•

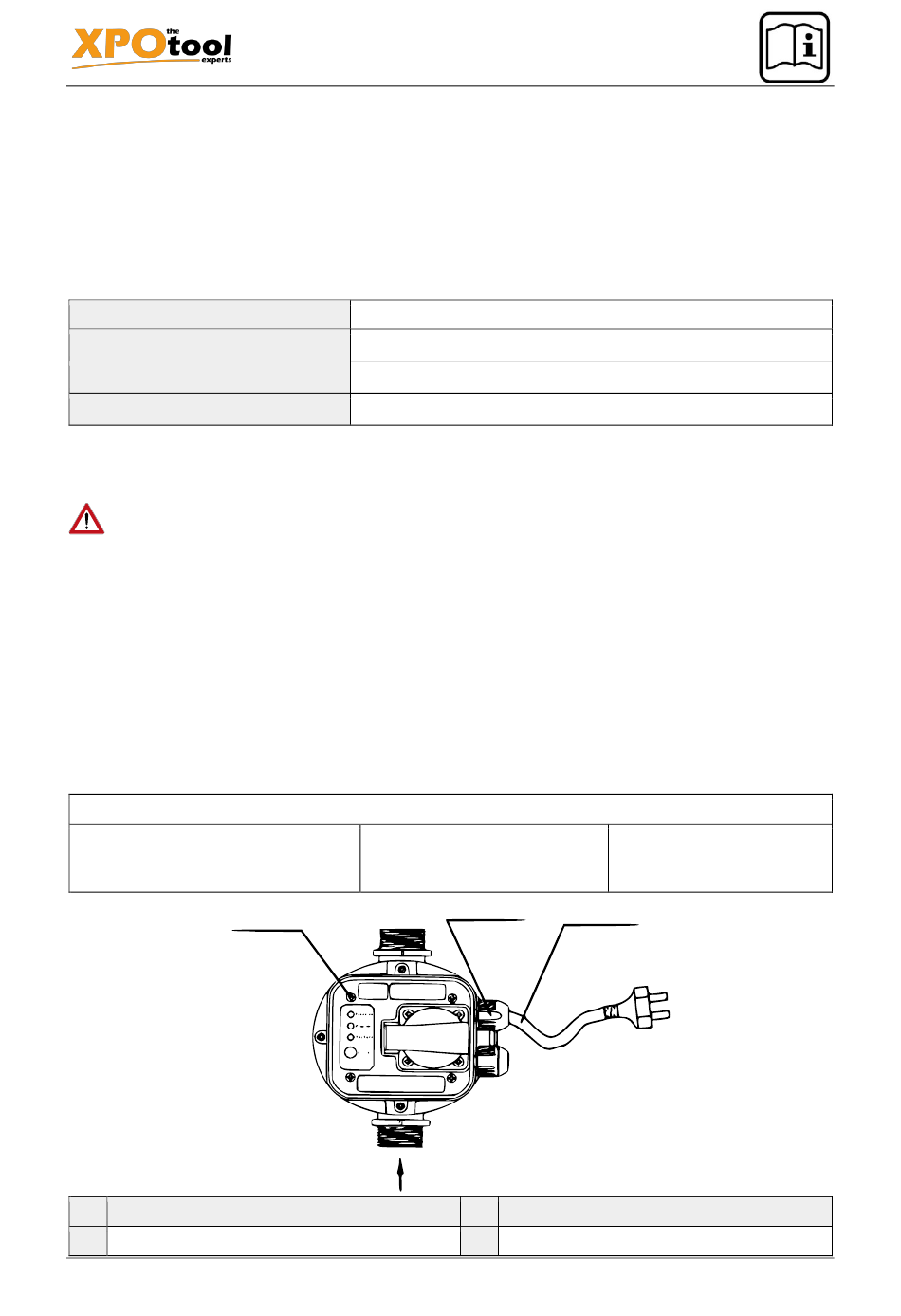

Het apparaat wordt met een aansluitschema geleverd. Op dit aansluitschema staat de correcte
installatie. Let goed op de betreffende markeringen; een verkeerde aansluiting kan de druk-
schakelaar door kortsluiting defect maken.
•
Gebruik voor de aansluiting uitsluitend een drie-aderige kabel met aarding. Gebruik een kabel
met een diameter van minimaal 7 mm en maximaal 9,5 mm. Installeer de kabel zodanig dat een
deel van de kabel lager ligt dan de positie van de bevestigingsschroeven (zie afbeelding). Eén
van de voorste uiteinden van de kabel dient lager gepositioneerd te zijn dan de bevestigings-
schroeven wanneer de kabel aangesloten is op de stroomvoorziening (zie afbeelding).
•
De vier schroeven van de behuizing en de moeren die voor de bevestiging van de kabel dienen,
moeten goed aangedraaid zijn. Dit is om te voorkomen dat er water in de behuizing van het
apparaat komt.
EPC-1.1, EPC-5.1
(3) Deze vier schroeven moeten goed
vastgedraaid zijn.
( )
Nr. Betekening
1
Stroomkabel
https://www.XPOtool.com
The Tool Experts
10
10
60
32,89–33,25 (1" externe draad)
(4) De twee moeren die de kabel
bevestigen moeten goed vast-
gezet zijn.
( )
( )
Nr. Betekening
2
Inlaat
Artikel 51565–51571
(5) Dit deel moet lager zijn
dan de bevestigingsmoeren.
( )
( )
pagina 4
08 2022-1
