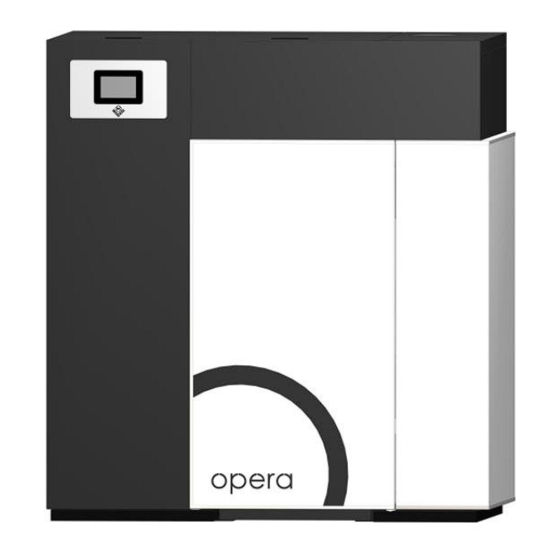

Samenvatting van Inhoud voor Magikal OPERA
- Pagina 1 GEBRUIKS- EN ONDERHOUDSHANDLEIDING OPERA NEDERLANDS...
- Pagina 3 COPYRIGHT Deze handleiding is exclusief eigendom van MAGIKAL s.r.l. en is beschermd door het auteursrecht. Geen enkele informatie in de handleiding mag worden gekopieerd, overgenomen of gedupliceerd voor commerciële of informatieve doeleinden aan derden zonder voorafgaande schriftelijke toestemming van MAGIKAL s.r.l. Elk deel van deze handleiding kan zonder enige voorafgaande kennisgeving worden gewijzigd ter verbetering van het product of om technische redenen.
-
Pagina 4: Inhoudsopgave
Inhoudsopgave INLEIDING Symbolen Beoogd gebruik De handleiding bewaren Algemene informatie Referentienormen Wettelijke garantie Verantwoordelijkheid van de fabrikant Technische assistentie Eerste inschakeling 1.10 Ontvangst van het product TECHNISCHE GEGEVENS Maximale afmetingen Tabel met technische gegevens DE BRANDSTOF Pellets INSTALLATIE Uitvoering van de werkzaamheden Plaatsing De ketel waterpas zetten Rookgas- en verbrandingsluchtpijp aansluiten... - Pagina 5 Elektrische aansluiting GEBRUIKSINSTRUCTIES Inbedrijfstelling Bedieningspaneel Belangrijkste bedieningen Storingscodes ONDERHOUD Algemene waarschuwingen Aslade Vuurpot reinigen Bodem pelletreservoir schoonzuigen. Buitengewoon onderhoud SERVICE SLOPEN EN AFDANKEN HANDIGE TIPS GARANTIE Garantievoorwaarden...
-
Pagina 6: Inleiding
Deze instructies moeten zorgvuldig worden gelezen en nageleefd door zowel de installateur als de gebruiker. Het niet naleven van deze instructies doet elk recht op garantie of vergoeding vervallen en ontslaat Magikal srl van elke burgerlijke en strafrechtelijke aansprakelijkheid; bovendien brengt dit personen en omliggende voorwerpen in gevaar. -
Pagina 7: Beoogd Gebruik
Beoogd gebruik De ketel OPERA is een apparaat voor het verwarmen van huishoudelijke installaties en werkt uitsluitend houtpellets middels automatische werking. product uitsluitend werken deur verbrandingskamer is gesloten en de rookgaspakking goed op de behuizing van het apparaat is aangesloten. -
Pagina 8: Referentienormen
Het buitengewone onderhoud mag uitsluitend worden uitgevoerd door gekwalificeerd en door MAGIKAL bevoegd personeel. Referentienormen EN 12828 - Ontwerp van verwarmingssystemen IEC 64-8 - Elektrische installaties met nominale stroom van niet meer dan 1000 V met wisselspanning en 1500 V met gelijkstroom... -
Pagina 9: Wettelijke Garantie
Serienummer van het product. Indien MAGIKAL aantoont dat er sprake is van applicatiefouten of dat er documenten ontbreken, vervalt automatisch de geldigheid van de garantie. Verantwoordelijkheid van de fabrikant... -
Pagina 10: Technische Assistentie
Technische assistentie Magikal stelt netwerk gespecialiseerde technische assistentiecentra ter beschikking, dat direct door het bedrijf wordt getraind en geïnstrueerd. Neem contact op met de verkoopkantoren van Magikal of direct met onze kantoren, zodat dichtstbijzijnde erkende assistentiecentrum kunnen aanwijzen. Eerste inschakeling... -
Pagina 11: Technische Gegevens
TECHNISCHE GEGEVENS Maximale afmetingen... -
Pagina 12: Tabel Met Technische Gegevens
Tabel met technische gegevens OPERA TECHNISCHE GEGEVENS Verminder Nominaal Toegevoegd thermisch vermogen kW 28,1 Nominaal thermisch vermogen kW 25,6 Rendement - % 91,3 91,4 Verbruik per uur – kg/h * Gemiddelde rookgastemperatuur - °C Gemiddelde trek – Pa Reservoirinhoud – Kg Autonomie –... -
Pagina 13: De Brandstof
300 tot 999 voor de distributiebedrijven) Een lage kwaliteit van de pellets garandeert niet het maximale rendement van het product en vereist meer onderhoud; daarom adviseert Magikal om een gecertificeerde brandstof te gebruiken. Het is verboden om de ketel als afvalverbrander te gebruiken. -
Pagina 14: Installatie
INSTALLATIE Uitvoering van de werkzaamheden Let op! Vergeet niet dat aan alle plaatselijke voorschriften moet worden voldaan, inclusief de voorschriften die betrekking hebben op de Europese nationale normen, alvorens het product te installeren. Plaatsing Voordat het product wordt geplaatst, is het goed om te controleren of het draagvermogen van het steunvlak waarop het wordt geïnstalleerd, geschikt is om het gewicht inclusief de warmteoverdrachtsvloeistof te dragen. -
Pagina 15: De Ketel Waterpas Zetten
Op de onderstaande foto worden de aan te houden minimale afstanden van brandbare en niet-brandbare materialen getoond: De achterkant van de ketel mag tegen de wand worden geplaatst dankzij de ontwerptechniek van het product die een hydraulische aansluiting aan de voorkant van de ketel mogelijk maakt. Indien de ketel tegen de wand staat, is het goed om de hydraulische installatie met slangen uit te voeren en om schuifkranen te plaatsen, zodat de ketel zonder problemen naar voren kan worden weggehaald... -
Pagina 16: Rookgas- En Verbrandingsluchtpijp Aansluiten
Rookgas- en verbrandingsluchtpijp aansluiten Achteraanzicht Bovenaanzicht Legenda Beschrijving Maten Rookgasafvoer achter of 100Ø boven. Aansluitmogelijkheid achter 50Ø voor verbrandingsluchtpijp Uitgang elektrische kabel... -
Pagina 17: Verbrandingslucht
Verbrandingslucht Voor een correcte werking van het product en een goede zuurstoftoevoer naar de installatieruimte moet een goede toevoer van verbrandingslucht van buiten worden gegarandeerd middels luchtinlaten die volgens precieze kenmerken moeten worden gerealiseerd: ze moeten een vrije totale doorsnede hebben die overeenstemt met minstens 50% van de schoorsteen en die niet kleiner is dan 200cm²;... -
Pagina 18: Schoorsteen
Schoorsteen De schoorsteen en het rookkanaal zijn fundamentele elementen voor een perfecte werking van het product. Een slechte werking of een uitvoering die geen rekening houdt met de installatievoorschriften volgens de regelen der kunst en met de onderstaande adviezen, kan de werking van het hele systeem in gevaar brengen. - Pagina 19 Voorbeeld van een trekregelaar die op de schoorsteen is geïnstalleerd. MT500 - Trekregelklep. Wend u zo nodig tot een erkende verkoper van MAGIKAL.
- Pagina 20 Met een rookafvoertraject dat langer is dan 5 meter en met een slechte trek (aanwezigheid van bochten of buisdoorsneden die afwijken van die van het product, enz.) is de rookafvoer mogelijk niet optimaal. Bel in deze gevallen een erkend assistentiecentrum dat zal helpen om het product en de verbranding af te stellen op basis van de schoorsteen.
-
Pagina 21: 4.7 Hydraulische Aansluiting
4.7 Hydraulische aansluiting Hieronder volgt het schema voor de hydraulische aansluiting van het product: Beschrijving hydraulische aansluitingen ¾ A = Toevoer installatie ¾ B = Retour installatie Op de machine zijn standaard de volgende componenten aanwezig: Elektronische circulatiepomp 2,5/7 ... - Pagina 22 Om de hydraulische installatie uit te voeren is het goed om het voor- en zijpaneel te verwijderen om het werk tijdens de aansluiting van de buizen gemakkelijker te maken. Pak het zijpaneel aan de achterkant vast, verplaats het paneel naar de voorkant van de ketel, zodat hij loskomt van de behuizingen.
- Pagina 23 De druk van de ketel kan elektronisch op het display worden gecontroleerd door het weergavemenu te kiezen (de waarde is uitgedrukt mbar). Het apparaat kan met elke andere reeds in de installatie geïnstalleerde ketel worden gecombineerd. Uiteraard moeten de nodige beveiligingen en afsluiters worden geplaatst afhankelijk van de installatie en het gebruik.
-
Pagina 24: Elektrische Aansluiting
Alle werkzaamheden moeten onder veilige omstandigheden worden uitgevoerd volgens de geldende normen. Magikal is ontheven van elke burgerlijke of strafrechtelijke aansprakelijkheid voor letsel en/of schade als gevolg van verkeerde aansluitingen van welke aard dan ook. GEBRUIKSINSTRUCTIES... - Pagina 25 De werking van het product is zeer eenvoudig, dankzij het zeer intuïtieve display. Wij adviseren hoe dan ook om altijd de handleiding te raadplegen als u werkzaamheden voor het eerst uitvoert die u niet kent. Het beheer en de verandering van de parameters moet beslist aan volwassenen worden toevertrouwd.
-
Pagina 26: Bedieningspaneel
Bedieningspaneel De besturingseenheid kan de regeling van de werking van de ketel beheren. Middels het aflezen van de temperatuur van de rookgassen, het water ingestelde parameters, wordt werking verwarmingsinstallatie bepaald. Hieronder volgt het Homepage-scherm: Datum en tijd Storingscode Omgevingstem peratuur Werkingsstatus. - Pagina 27 Swipen van de Homepage: Het onderstaande schermt toont de componenten die op het moment van weergave aan het werk zijn. Snelle weergave van de belangrijkste functies van de ketel: Vermogen Werking Geselecteerd seizoen (zomer-winter) Type brandstof (de ketel werkt alleen op pellets) ...
-
Pagina 28: Belangrijkste Bedieningen
Belangrijkste bedieningen ON/OF ON/OFF-toets volgende mogelijk: De ketel inschakelen. De ketel uitschakelen. Eventuele storingen resetten. Menu Instellingen Als het menu Instellingen wordt geselecteerd, gaat naar belangrijkste instellingen van de verbranding en de verwarming van de machine. Submenu Beschrijving van de werking Vermogen van de pellets: Hiermee kan het werkvermogen van de ketel van 1 tot 5 worden... - Pagina 29 Instelling ventilator: wijzigt de werksnelheid in % van de ventilator van de rookgassen. Thermostaat van de ketel: Menu waarmee de waarde van de thermostaat van de ketel kan worden gewijzigd. Thermostaat van de buffer (Alleen indien ingesteld): Verwarmingsbeheer Menu waarmee de uiteindelijke temperatuur van de buffer kan worden ingesteld.
- Pagina 30 Menu Informatie menu instellingen selecteert, kunt u de onmiddellijke bedrijfsgegevens ketel weergeven. Menu Klokthermostaat Als u het menu Klokthermostaat selecteert, kunnen tot 3 maal per automatische uitschakelingen worden ingesteld. De instelbare programma's zijn de volgende: (klik op het symbool om ze op basis van uw wensen te configureren)Dagelijks: de instelbare in- en uitschakelingen kunnen per afzonderlijke dag worden aangepast.
- Pagina 31 Klik op de uren om het tijds interval te veranderen. Daarna verschijnt een tabel met twee kolommen, Start en Stop. Scroll naar boven en naar beneden om de gewenste in- en uitschakelingen in te stellen. Selecteer de in te stellen dag (alleen uitvoeren in de Dagelijkse modus).
-
Pagina 32: Storingscodes
Storingscodes Er01 = Inwerkingtreding van de veiligheidsthermostaat (met handmatige reset) veroorzaakt door het bereiken van de maximale watertemperatuur (100° ~). Er02 = Inwerkingtreding van de veiligheidsdrukschakelaar veroorzaakt door een te lage onderdruk (<20 Pa) in de verbrandingskamer. Er03 = Uitschakeling wegens lage temperatuur van de rookgassen. - Pagina 33 bericht 'Deblokkering gelukt'. Opmerking 2: Om de ketel na de storing Er01 te 'deblokkeren', moet de veiligheidsthermostaat H2O eerst handmatig worden 'gereset'. De knop bevindt zich op de achterkant van het product, beschermd door een zwarte schroefdop. Uiteraard dient u te wachten tot de watertemperatuur in de ketel lager is dan 60°, voordat u deze handeling uitvoert.
-
Pagina 34: Onderhoud
ONDERHOUD Algemene waarschuwingen Om een correcte werking en gebruik van het product te garanderen, moeten eenvoudige, maar frequente reinigingsbeurten van de machine worden uitgevoerd voor een correct behoud van het product in de loop van de tijd. Controleer aantal werkzaamheden, alvorens onderhoudswerkzaamheden uit te voeren: ... - Pagina 35 alle aanslag van de verbranding naar de lade, zodat het gewone onderhoud volledig wordt geëlimineerd. Voer deze handeling dus eenmaal per maand uit: Fig.1 Open de voordeur, maak de aslade los met behulp van de haken in de zijwanden van de ketel die de lade geblokkeerd houden aan de voorkant van het ketelhuis.
-
Pagina 36: Vuurpot Reinigen
Nadat de lade is losgemaakt, haalt u hem naar voren weg en verwijdert u de as door het deksel te verwijderen dat met twee haken aan de zijkant van de laden is geblokkeerd. Vuurpot reinigen De vuurpot van de ketel is zelfreinigend en wordt dagelijks automatisch gereinigd, zodat de grootste verbrandingsefficiëntie voor de gehele werkingsperiode gegarandeerd. -
Pagina 37: Slopen En Afdanken
Check-up en complete reiniging: wend u tot het dichtsbijzijnde assistentiecentrum. Reset SERVICE: wend u tot gekwalificeerd personeel. SLOPEN EN AFDANKEN De sloop en verwijdering van het product zijn uitsluitend ten laste en voor de verantwoordelijkheid van de eigenaar die te werk moet gaan met inachtneming van de geldende wetgeving in zijn land op het gebied van de veiligheid milieubescherming. -
Pagina 38: Garantie
Magikal srl garandeert dat het apparaat alle interne keuringen heeft doorstaan, dat het in een goede staat verkeert, zonder fabrieks- of materiaalfouten. Het product is gebouwd met de passie en tientallen jaren ervaring die de medewerkers van Magikal in de loop der jaren hebben ontwikkeld. -
Pagina 39: Garantievoorwaarden
één van onze technische assistentiecentra is ingevuld en ondertekend. Bovendien houdt Magikal zich het recht voor om certificeringen aan te vragen van de hydraulische installatie waarin het... - Pagina 40 Magikal Srl Via Alpone, 22 – 37032 – Monteforte D’Alpone Tel: 045 6106342 – Fax: 045 6107773 magikal@magikal.it – www.magikal.it...
