- Pagina 1 GEBRUIKSAANWIJZING...
-
Pagina 2: Inhoudsopgave
INHOUDSOPGAVE 1. PRODUCTAFBEELDING MET UITLEG 2. MONTAGE VAN HET SCHERM 3. MONTAGE VAN DE DEURBEL 4. VERBINDEN VAN HET SCHERM MET DE DEURBEL 4.1 De draden die uit de deurbel komen 4.2 Het aansluitschema 4.3 Kabellengte 4.4 Extra deurbel, scherm of internet module 5. -
Pagina 3: Productafbeelding Met Uitleg

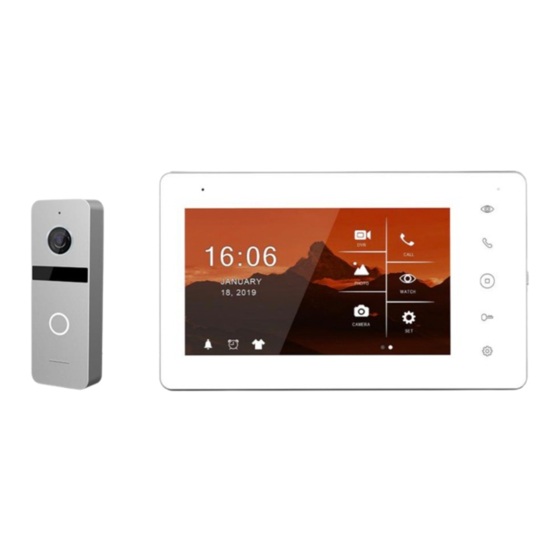

1. Productafbeelding met uitleg Deurbel: 1. Microfoon 2. Camera 3. Infrarood LED’s 4. Deurbelknop 5. Speaker 6. Kabel 7. Camera modus schakelaar Scherm: 1. Monitoring 2. Opnemen/ophangen 3. Terug naar beginscherm 4. Deur openen 5. Instellingen 6. Microfoon 7. Touchscherm 8. -
Pagina 4: Montage Van Het Scherm
2. Montage van het scherm • Steek rechts onder het scherm de micro SD-kaart in (max. 128Gb). De SD-kaart moet minimaal 8 Gb zijn en klasse 10 hebben. • Het scherm moet worden voorzien van 15V 1A DC met de meegeleverde stroomadapter. •... -
Pagina 5: Montage Van De Deurbel
3. Montage van de deurbel • Schroef de montagebeugel met 2 schroeven vast op de gewenste plek • Gebruik een hoogte tussen de 150 en 160 cm. • Laat de camera zo min mogelijk tegen de zon inkijken • Gebruik eventueel de hoekbeugel om de deurbel in een 30 graden hoek te plaatsen •... -
Pagina 6: Verbinden Van Het Scherm Met De Deurbel
4. Verbinden van het scherm met de deurbel 4.1 De draden die uit de deurbel komen • Uit de deurbel komen 7 draden. o Voor naar het scherm: Blauw (- stroom - GND) Geel (+ stroom - PWR) Rood (audio - AD) Wit (video - VD) o Voor naar een deuropener: Zwart (arbeidsstroom) -
Pagina 7: Het Aansluitschema
4.2 Het aansluitschema... -
Pagina 8: Kabellengte
4.3 Kabellengte Kabellengte onder de 20 meter: 4 aderige kabel een kern van 0.5mm (RVV4x0.5mm Kabellengte meer dan 20 meter: via coax kabel (SYV-75-3) Laat ND (blauw) aan de buitenkant en VD1 (wit) door de kern van een coaxkabel gaan. Laat Audio (rood) en PWR (geel) door een aparte kabel gaan. -
Pagina 9: Extra Deurbel, Scherm Of Internet Module
4.4 Extra deurbel, scherm of internet module Er kunnen worden aangesloten: In totaal 2 deurbellen. Beide deurbellen moeten worden aangesloten aan het eerste scherm. Zodra iemand aanbelt is er in het scherm te zien: deurbel 1 of deurbel 2 belt aan. Van ieder scherm kan door 1 van de 2 deurbellen gekeken worden, ook zonder dat er iemand aanbelt. -
Pagina 10: Functies Van Het Basis Menu
5. Functies van het basis menu De touch-knoppen rechts op het scherm: Kijk door de deurbel Bel een ander scherm/beantwoord een oproep Open basis scherm/ga terug naar basis scherm/beëindig oproep Open deur of poort Ga naar instellingen In het scherm: •... - Pagina 11 Onderin het scherm: • Ga direct naar alle beltoon instellingen • Ga direct naar alle tijd en wekker instellingen • Verander de achtergrond afbeelding. (Er kan een eigen afbeelding worden gebruikt als achtergrondafbeelding door een afbeelding als .jpg bestand dat kleiner is dan 300KB toe te voegen aan de map SKIN op de SD-kaart.) •...
-
Pagina 12: Functies Tijdens Een Oproep
6. Functies tijdens een oproep Geluid dempen Druk tijdens een oproep op de microfoon om het geluid te dempen van het scherm. Opnemen Druk om een oproep te beantwoorden op het groene telefoontje of op het telefoontje rechts naast het scherm. Druk op het beeld om te zoomen naar volledig scherm. Ophangen Druk om een oproep te beëindigen op het rode telefoontje of op het gebogen pijltje. -
Pagina 13: Instellen Volume, Contrast, Helderheid En Kleurverzadiging
7. Instellen volume, contrast, helderheid en kleurverzadiging Druk tijdens een oproep op het wieltje (linksonder) om het volgende in te stellen: • Kleurverzadiging • Helderheid • Contrast • Volume... -
Pagina 14: Alle Instellingen In Het Menu
8. Alle instellingen in het menu 8.1 Algemene instellingen • TAAL Stel de menu taal in. • NIET STOREN MODUS Schakel stille modus in. • DIT SCHERM AFLUISTEREN MOGELIJK Stel in of andere schermen naar het geluid van dit scherm kunnen luisteren. •... -
Pagina 15: Instellen Van Video Opnames Bij Beweging (Dvr Functie)
8.2 Instellen van video opnames bij beweging (DVR functie) Met de DVR-functie is het mogelijk om video’s te laten opnemen van bewegingen die de camera in de deurbel ziet. De gevoeligheid voor de bewegingen kan worden ingesteld. Van wie aanbelt kan geen opname, een foto of een video worden gemaakt. (Stel dit in bij de algemene instellingen, en dan: ‘TYPE OPNAME VAN AANBELLER’.) Tijdens een oproep nadat iemand heeft aangebeld kunnen er ook nog handmatig extra foto’s of video’s worden gemaakt. -
Pagina 16: Tijd, Datum En Wekker Instellingen
8.3 Tijd, datum en wekker instellingen • SYSTEEM TIJD Stel de tijd in • SYSTEEM DATUM Stel de datum in • BELTOON WEKKER Stel het alarm geluid in voor als u het scherm wil gebruiker als een wekker. • WEKKER 1- 4 Stel in wanneer deze wekkers moeten afgaan. -
Pagina 17: Terugkijken Van Beelden
9. Terugkijken van beelden Video’s terugkijken: Kies DVR in het basis menu Er zijn mapjes te zien op datum. Druk op het mapje om te openen en de opnames te zien. Van elk opname is de tijd te zien waarop de opname is gemaakt. Druk op het Play symbool om de video af te spelen Druk op prullenbakje om opnames te selecteren en te wissen Tijdens het bekijken van een opname:... -
Pagina 18: Instellen Eigen Spraak Bericht
10. Instellen eigen spraak bericht In het menu kan worden aangezet, dat iemand die aanbelt, een spraakbericht kan inspreken, wanneer u de oproep niet beantwoord. Het spraakbericht kan maximaal 20 seconden duren voordat de deurbel bedankt voor het inspreken van het spraakbericht. Bij ‘Berichten’... -
Pagina 19: Updaten Van De Firmware
LET OP: Deze update is alleen geschikt voor het scherm van de Doorsafe 7550, dit is de Doorsafe 7595 en is dus niet geschikt voor de Doorsafe 7596 (het 7 inch scherm met ingebouwde internet module) en ook niet voor de 7594 (het 4 inch scherm zonder ingebouwde internet module). -
Pagina 20: Aansluiten Van Een Elektrische Deuropener Aan De Deurbel
12. Aansluiten van een elektrische deuropener aan de deurbel Een elektrische deuropener kan op 2 manieren worden aangesloten: 1. Aan de deurbel (zie a, bij P2). In dit geval moet de deuropener in zijn eigen stroom voorzien. Dit is geschikt voor zowel arbeids- als ruststroom deuropeners. 2. - Pagina 21 Bekijk hier het aansluitschema per type schakeling: Arbeidsstroom Ruststroom...
