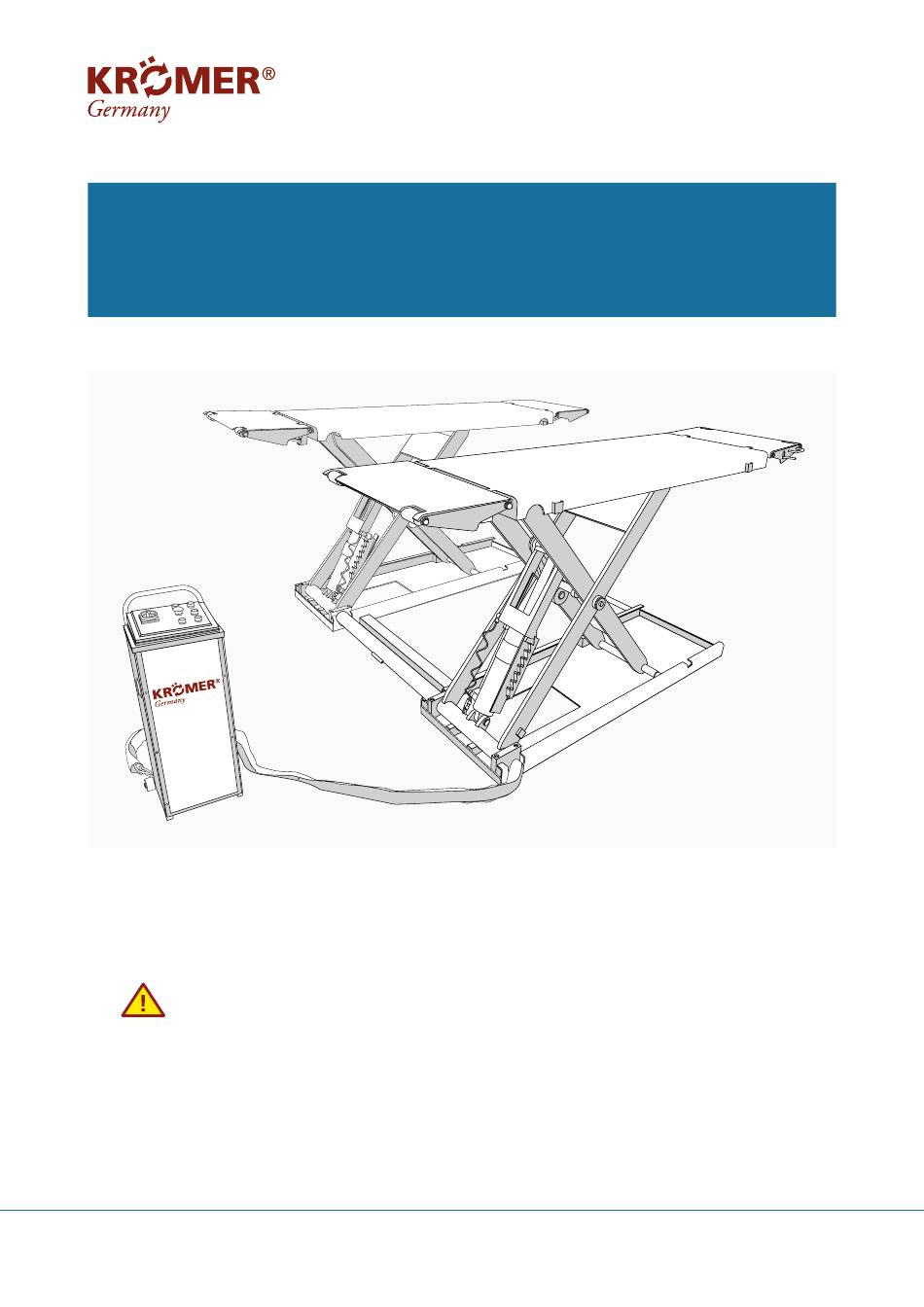

Schaarhefbrug „Amsterdam" X30
Snelle installatie handleiding
Wij verzoeken u de gebruiksaanwijzing en het onderhoud van de schaarhefbruggen zorgvuldig te lezen,
alvorens het systeem in gebruik te nemen. Tegelijkertijd willen wij erop wijzen dat dit specificaties zijn, die niet
wettelijk bindend zijn en door ons te allen tijde zonder voorafgaande kennisgeving kunnen worden gewijzigd.
Lees de veiligheidsinstructies in de hoofdhandleiding grondig door voordat u met de installatie begint.
Status: 12/2021
KHG Krömer's Handelsgesellschaft mbH | Rosa-Luxemburg-Strasse 34 | 03044 Cottbus DE
info@hebebuehnen-kroemer.de | www.hefbruggen-kroemer.nl | +49 (0)355 869 501 87
Advertenties
Samenvatting van Inhoud voor Krömer Amsterdam X30
- Pagina 1 Schaarhefbrug „Amsterdam“ X30 Snelle installatie handleiding Wij verzoeken u de gebruiksaanwijzing en het onderhoud van de schaarhefbruggen zorgvuldig te lezen, alvorens het systeem in gebruik te nemen. Tegelijkertijd willen wij erop wijzen dat dit specificaties zijn, die niet wettelijk bindend zijn en door ons te allen tijde zonder voorafgaande kennisgeving kunnen worden gewijzigd. Lees de veiligheidsinstructies in de hoofdhandleiding grondig door voordat u met de installatie begint.
-
Pagina 2: Overzicht Onderdelen
Item-nr.: Fabrikant: Krömer E AN - Code : 0721762577899 Overzicht onderdelen Voor het bedieningspaneel: a) Handgreep b) Wielen c) Rubberen voetjes Voor het hefbrug: d) Mobiele kit wielen (groot) e) Mobiele kit wielen (klein) f) Persluchtregelaar g) Rubberen blokken h) Dissel/Trekstang i) Koppelstuk j) Oprijplaten k) Steunstang Mobiele kit grijparm l) Voetbescher- mingsstaven m) Grijparm mobiele kit Checklist Hefbrug &... - Pagina 3 Item-nr.: Fabrikant: Krömer EA N - Cod e: 0721762577899 Voetbeschermingsstaven bevestigen De voetbeschermingsstangen (m) worden gewoon in de beugels gehaakt. Maak het bedieningspaneel klaar en vul het met hydraulische olie Plaats eerst de twee wielen (b) van het bedieningspaneel en de handgreep (a) en de rubberen voetjes (c).
- Pagina 4 Item-nr.: Fabrikant: Krömer E AN - Code : 0721762577899 Bevestig persluchtregelaar Maak eerst de rechter glasbak los en vul deze tot tweederde met hydraulische olie (HLP-46). Schroef dan de catridge terug in de persluchtregelaar. Draai de twee bevestigingsschroeven van het bedieningspaneel los en gebruik ze om de persluchtrege- laar aan de buitenkant te bevestigen.
- Pagina 5 Item-nr.: Fabrikant: Krömer EA N - Cod e: 0721762577899 Sluit vervolgens de aan de zijkant uitstekende persluchtkabel aan op de stekkerverbinding van de persluch- treduceeruitgang. Om het bedieningspaneel met hydraulische olie te kunnen vullen en de nodige bedrading te kunnen aansluiten, moet het front worden verwijderd. Vul bedieningspaneel met hydraulische olie Schroef de olietank los en vul de hydraulische olie met behulp van een trechter (niet meegeleverd).
- Pagina 6 Item-nr.: Fabrikant: Krömer E AN - Code : 0721762577899 Hydraulische olie is optioneel verkrijgbaar. Sluit het bedieningspaneel aan op het hefplatform. Na het vullen van het bedieningspaneel wordt het hefbrug aangesloten door de met kabelbinders bevestig- de slangen los te maken van het podium.
- Pagina 7 Item-nr.: Fabrikant: Krömer EA N - Cod e: 0721762577899 Voer de kabels die van de hefbrug komen door het gat in de zijkant van het bedieningspaneel en sluit de hyd- raulische connector aan op het bedieningspaneel zoals afgebeeld. Sluit vervolgens de (resterende) kabels aan op het bedieningspaneel (connector A op A - bovenste eindschake- laar;...
- Pagina 8 Item-nr.: Fabrikant: Krömer E AN - Code : 0721762577899 Na het aansluiten van de kabels kan het front van het bedieningspaneel weer worden aangesloten en kan het bedieningspaneel op een stroombron worden aangesloten. De stekker aansluiten of controleren 400 V 230 V Sluit de CEE-stekker (f) aan volgens het bedieningspaneel en laat deze controleren door een gekwalificeer- de elektricien.
- Pagina 9 Item-nr.: Fabrikant: Krömer EA N - Cod e: 0721762577899 Compressor aansluiten Bovendien moet een compressor worden aangesloten. Sluit daartoe de opgerolde persluchtslang van de persluchtregelaar aan op de compressor. PUSH LOCK kgf/cm² Schakel de compressor in en trek de bovenste schroef van de luchtdrukregelaar omhoog en draai hem linksom los.
- Pagina 10 Item-nr.: Fabrikant: Krömer E AN - Code : 0721762577899 Oprijplaten installeren Zet de hoofdschakelaar aan en beweeg het hefbrug omhoog met de knop omhoog. Plaats de oprijplaten op de platforms, duw de steunbalk erin en zet deze vervolgens vast met een borgring.
- Pagina 11 Item-nr.: Fabrikant: Krömer EA N - Cod e: 0721762577899 Bevestig mobiele kit Laat het podium volledig zakken voordat u de mobiele set gebruikt. Monteer deel 1 van de Mobilkit (k + m). Bevestig de wielen (e) aan de dissel, zet ze vast met borgringen en haak de grijparmen in het platform. Klap de grijparm (m) omlaag om het hefbrug op de wielen te tillen.
- Pagina 12 Item-nr.: Fabrikant: Krömer E AN - Code : 0721762577899 Steek de koppeling in het hefbrug en zet de grijparm vast door de veiligheidspal naar beneden te klappen. Monteer deel 2 van de mobiele kit en haak het in de koppeling.
- Pagina 13 Item-nr.: Fabrikant: Krömer EA N - Cod e: 0721762577899 Klap deel 2 neer en het hefbrug kan door de kamer geschoven worden. Mobiele kit verwijderen Om de mobiele kit te verwijderen, moeten de vorige montagestappen in omgekeerde volgorde worden uitge- voerd.
- Pagina 14 Item-nr.: Fabrikant: Krömer E AN - Code : 0721762577899 Succesvolle installatie Na het verwijderen van de mobiele kit is de Krömer schaarhefbrug klaar voor gebruik. Belangrijke informatie Stand van zaken 5e editie van de gebruiksaanwijzing, 2021 A1-2021 ©KHG mbH Alle rechten voorbehouden. Gehele of gedeeltelijke reproductie van dit document is alleen toegestaan met uitdrukkelijke toestemming van KHG mbh.
