AC-AANSLUITING OP HET ELEKTRICITEITSNET
De vereisten voor de kabelgrootte voor de Hybrid Inverter zijn afhankelijk van het model:
HY 5.0 - minimum 4 mm² - 6 mm²
HY 3.6 - minimum 2.5 mm² - 4 mm²
De aanbevolen maximale kabellengte mag niet langer zijn dan 50 m, omdat de weerstand van de kabel het
uitgangsvermogen van de omvormer verbruikt en de efficiëntie van de omvormer verlaagt..
U moet per omvormer een aparte AC-stroomonderbreker installeren om ervoor te zorgen dat deze voldoende
is beveiligd en onder belasting veilig kan worden losgekoppeld..

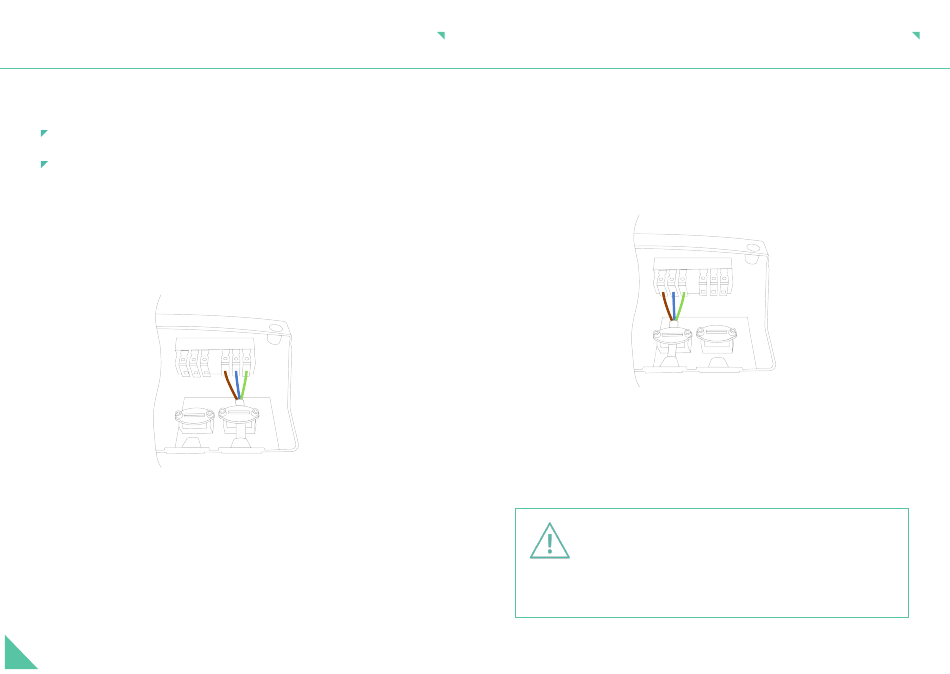

AC-voedingsaansluiting
terminals
Tijdens een stroomstoring kan de Emergency Power Supply (EPS) een maximaal uitgangsvermogen van 3600
W leveren. Deze uitgang dient te worden beschermd met een dubbelpolige aardlekschakelaar van 30 mA en
een vermogen van maximaal 20 A, zo dicht mogelijk bij de omvormer.
Voor aansluiting op de EPS zijn er vier goedgekeurde methoden beschikbaar. Raadpleeg onze de EPS-
aansluitgids in onze Kennisbank voor meer informatie.
Als de back-upterminals worden gebruikt, dienen de volgende maatregelen genomen te worden:
Installeer een aardpen en sluit deze aan op de hoofdaardingsklem, zo dicht mogelijk bij de voedingsbron.
Zorg ervoor dat er voldoende bescherming tegen overbelasting/kortsluiting wordt geïnstalleerd volgens de
bedradingsvoorschriften van de IEE.
Het maximale uitgangsvermogen van de EPS is 3600 W. Als de belasting groter is
dan 3600 W, stopt de omvormer met leveren en treedt er een storing op. De EPS-
uitgang werkt alleen als er voldoende capaciteit beschikbaar is in de batterij(en).
Elke andere netgekoppelde opwekking moet worden gevoed vanaf de netzijde van
de omschakelaar om schade aan de omvormer te voorkomen. Dit resulteert in het
vervallen van de garantie (raadpleeg de volgende diagrammen ter referentie).
AANSLUITING OP DE EPS
Back-up
aansluiting
terminals
