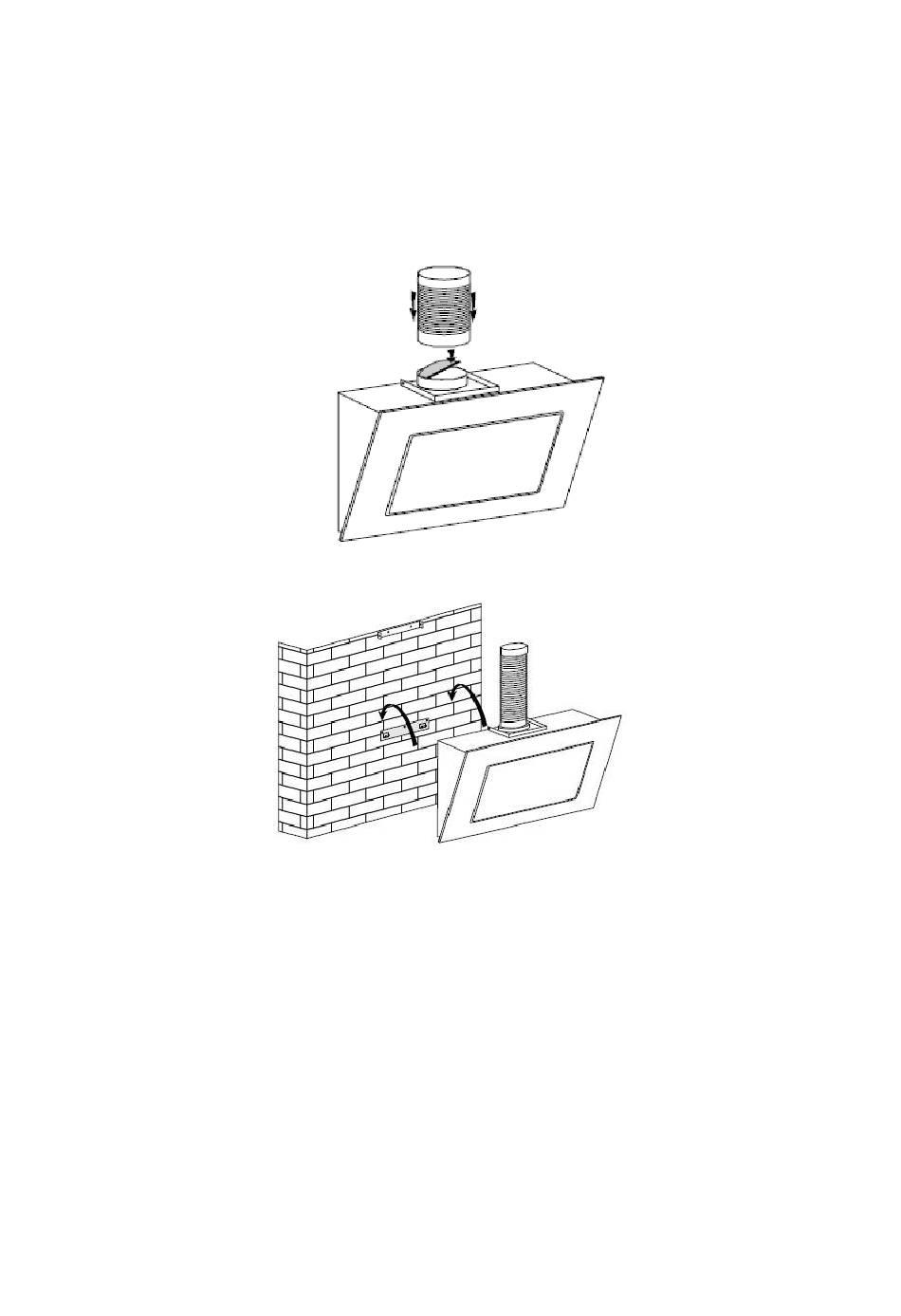

5. Bevestig de twee stukken van het kleppendeksel aan de klep, bevestig de
flexibele afvoerbuis aan de terugslagklep zoals hieronder is aangegeven. De
twee kanten van de flexibele buis zijn verschillend; een kant is voorzien van de
markering"Φ153 mm". Sluit deze zijde aan op de klep zoals de afbeelding
hieronder laat zien.
6. Plaats het binnenste schouwdeel in het buitenste schouwdeel. Trek vervolgens
het binnenste schouwdeel naar boven. Installeer plaatje "I" op de schouw met
twee schroeven (4 mm x 8mm). Zorg ervoor dat plaatje "I" wordt vastgezet op de
hoek vanhet binnenste schouwdeel. Als dit niet gebeurt, kan het binnenste
schouwdeel niet goed worden vastgezet en zal naar beneden glijden. Boor gaten
om plaatje "I" te kunnen bevestigen.
OPMERKING: Denk eraan om de schroef niet al te vast te draaien. Er wordt
aanbevolen om 1 mm ruimte te houden. Hierdoor kan de hoogte later gemakkelijk
worden aangepast.
KFD611-B/KFD911-B
Versi e NL 05/2016
Pagina 7 van 18
