Tastafdekking-module Universeel
5 Informatie voor elektromonteurs
GEVAAR!
Elektrische schok bij het aanraken van onderdelen in de montageomgeving die
onder spanning staan.
Elektrische schokken kunnen dodelijk letsel tot gevolg hebben.
Voordat werkzaamheden aan het apparaat worden uitgevoerd, moet het
stroomloos worden geschakeld en moeten spanningvoerende delen in de om-
geving worden afgedekt!
5.1 Montage en elektrische aansluiting
Apparaat monteren en aansluiten
(3) Draagring
(4) Frames
(5) Tastsensormodule
(6) Bevestigingsschroeven, kunststof
(7) Knopbediening
(8) Aansluitklem voor uitbreidingsmodule (optioneel)
(9) KNX-aansluitklem
(10) Doosschroeven
GEVAAR!
Gevaar door elektrische schokken!
Bij montage met 230 V-stopcontacten onder een gezamenlijke afdekking be-
staat bij storing kans op elektrische schokken!
Gebruik voor het bevestigen aan de draagring uitsluitend de meegeleverde
kunststofschroeven!
o
Draagring (3) op de juiste plaats op een apparaatdoos monteren. Let op markering TOP =
boven. Gebruik uitsluitend de meegeleverde doosschroeven (10).
o
Frame (4) op de draagring steken.
o
Tastsensormodule (5) met KNX-aansluitklem (9) op de KNX aansluiten en op de draagring
steken.
32587403
J:0082587403

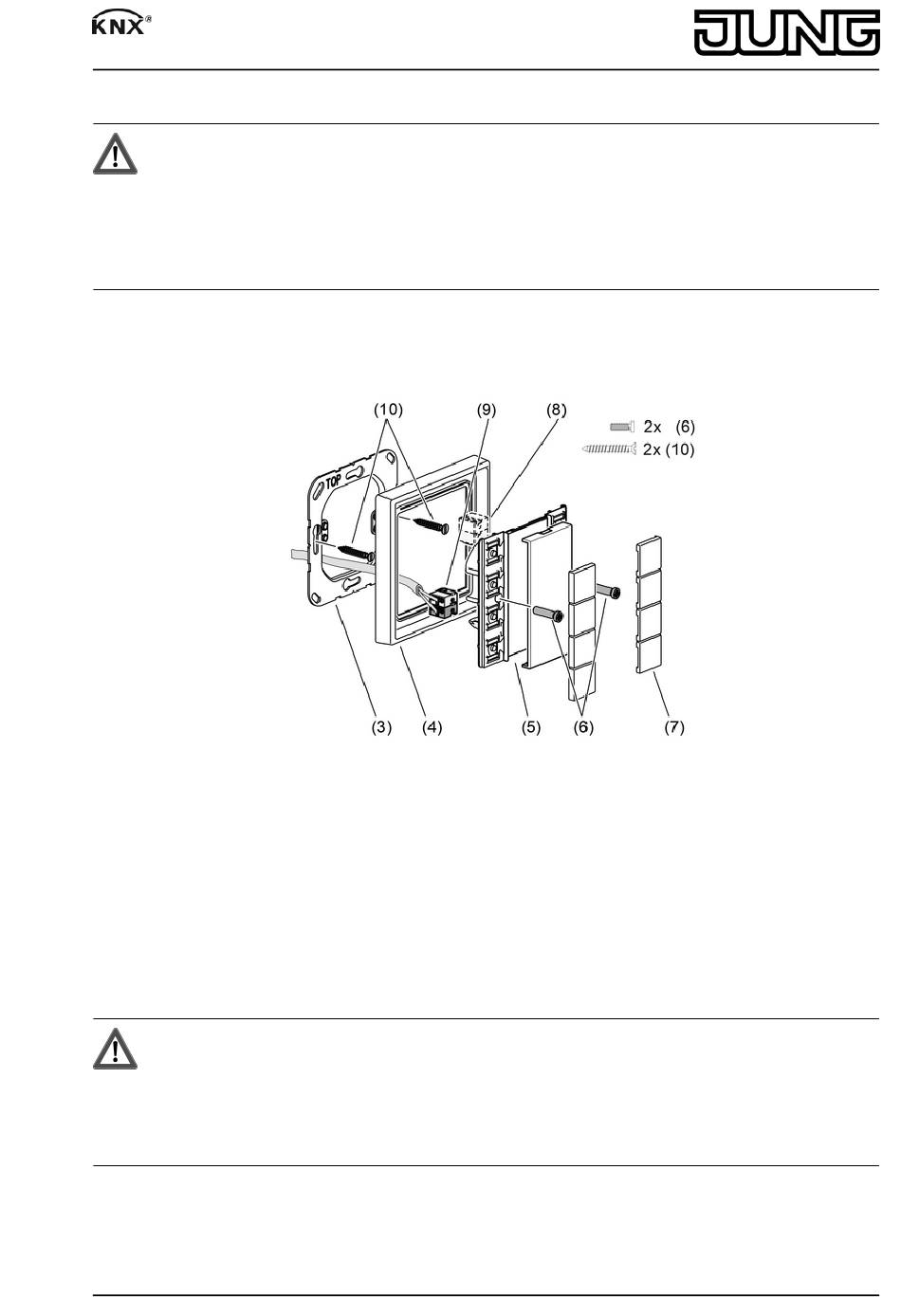

Afbeelding 2: Montage tastsensormodule Universal
3/5
12.04.2013
