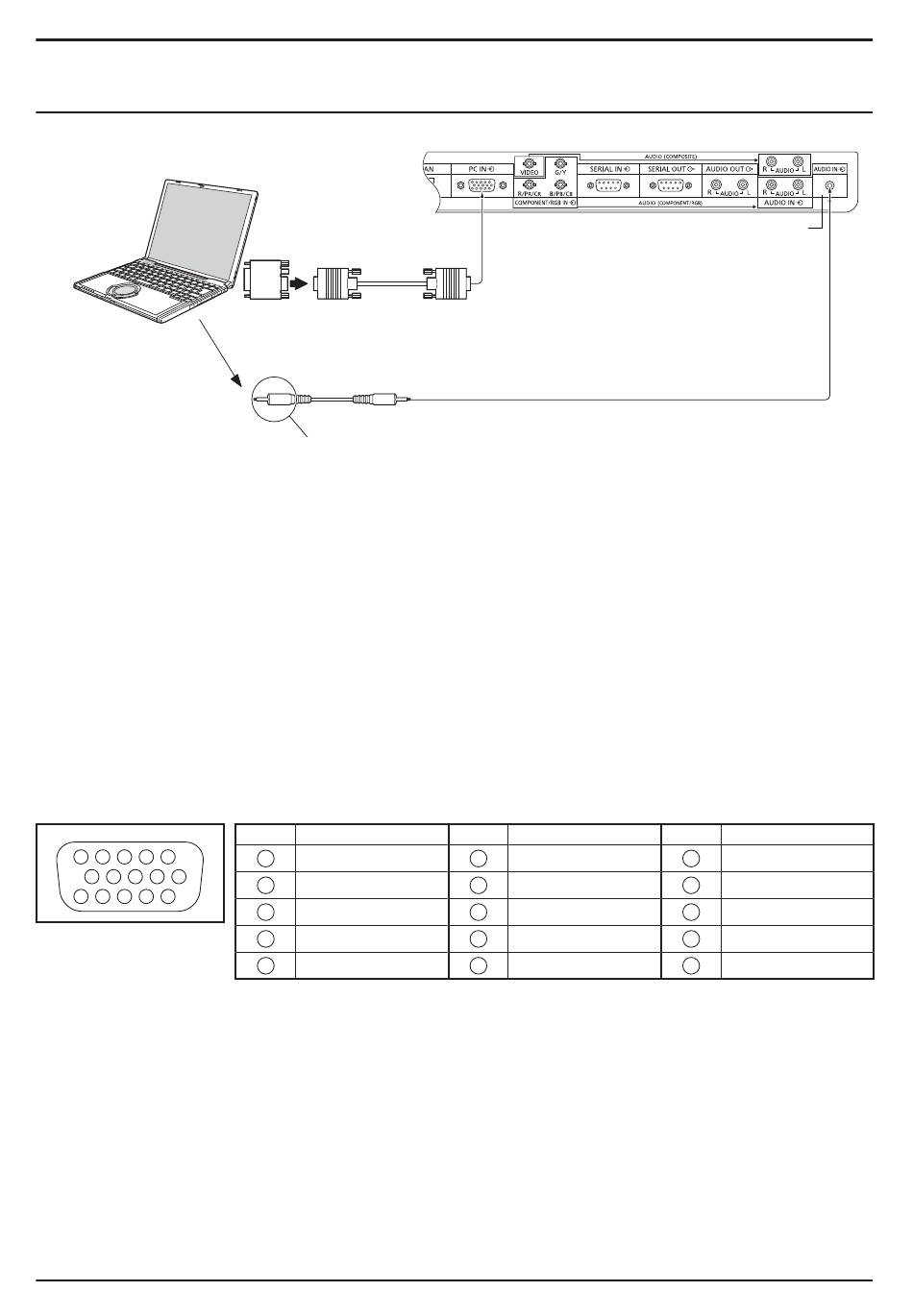

Aansluiten van de PC signaalingangen
COMPUTER
Opmerkingen:
• Computersignalen die aangesloten kunnen worden, zijn die met een horizontale scanfrequentie van 30 tot 110 kHz en een
verticale scanfrequentie van 48 tot 120 Hz. (Signalen met meer dan 1.200 lijnen zullen niet juist worden weergegeven.)
• De displayresolutie is maximaal 1.440 × 1.080 stippen wanneer de aspectmodus ingesteld is op "4:3", en 1.920 ×
1.080 stippen wanneer de aspectmodus ingesteld is op "16:9". Als de displayresolutie deze maxima overschrijdt,
bestaat de kans dat de ¿ jne details niet voldoende duidelijk worden weergegeven.
• De PC signaalingangen zijn DDC2B-compatibel. Als de computer die wordt aangesloten niet DDC2B-compatibel is,
dient u bij het maken van de verbinding de instellingen op de computer te wijzigen.
• Bepaalde PC modellen kunnen niet op het scherm toestel aangesloten worden.
• Voor computers met een DOS/V compatibele mini D-sub 15P ingang is gebruik van een adapter niet nodig.
• De computer die in de afbeelding wordt aangegeven dient uitsluitend als voorbeeld.
• De afgebeelde aanvullende apparatuur en kabels worden niet bij dit apparaat meegeleverd.
• Stel de horizontale en verticale scanfrequenties voor PC signalen niet in op niveaus die hoger of lager zijn dan het
voorgeschreven frequentiebereik.
Signaalnamen voor mini D-sub 15P connector
5
4
3
2
1
10
9
8
7
6
15 14 13 12 11
Pinrangschikking voor
PC signaalingang
Adapter
(indien nodig)
(pennenstekker)
RGB
Mini D-sub 15p
Audio
Stereo ministekker (M3)
Sluit een kabel aan die past
op de audiosignaaluitgang van de computer.
Pin nr.
Signaalnaam
R
1
G
2
B
3
NC (niet aangesloten)
4
5
GND (Massa)
(stekkerbus)
Pin nr.
Signaalnaam
GND (Massa)
6
GND (Massa)
7
GND (Massa)
8
+5 V DC
9
10
GND (Massa)
Aansluitingen
Gedeeld met DVI-D IN.
Pin nr.
Signaalnaam
NC (niet aangesloten)
11
SDA
12
HD/SYNC
13
VD
14
15
SCL
13
