Kantel de warmtepomp tijdens het trans-
port maximaal tot 45°.
▶
Draag het product met de transportriem naar de defini-
tieve opstellingsplaats.
▶
Til het product alleen van achteren en aan de zijde van
de hydraulische aansluitingen op.
▶
Als u het product met een steekwagen transporteert,
beveilig het product dan met een riem.
▶
Bescherm de zijkanten van het product die met de steek-
wagen in aanraking komen om krassen en beschadigin-
gen te vermijden.

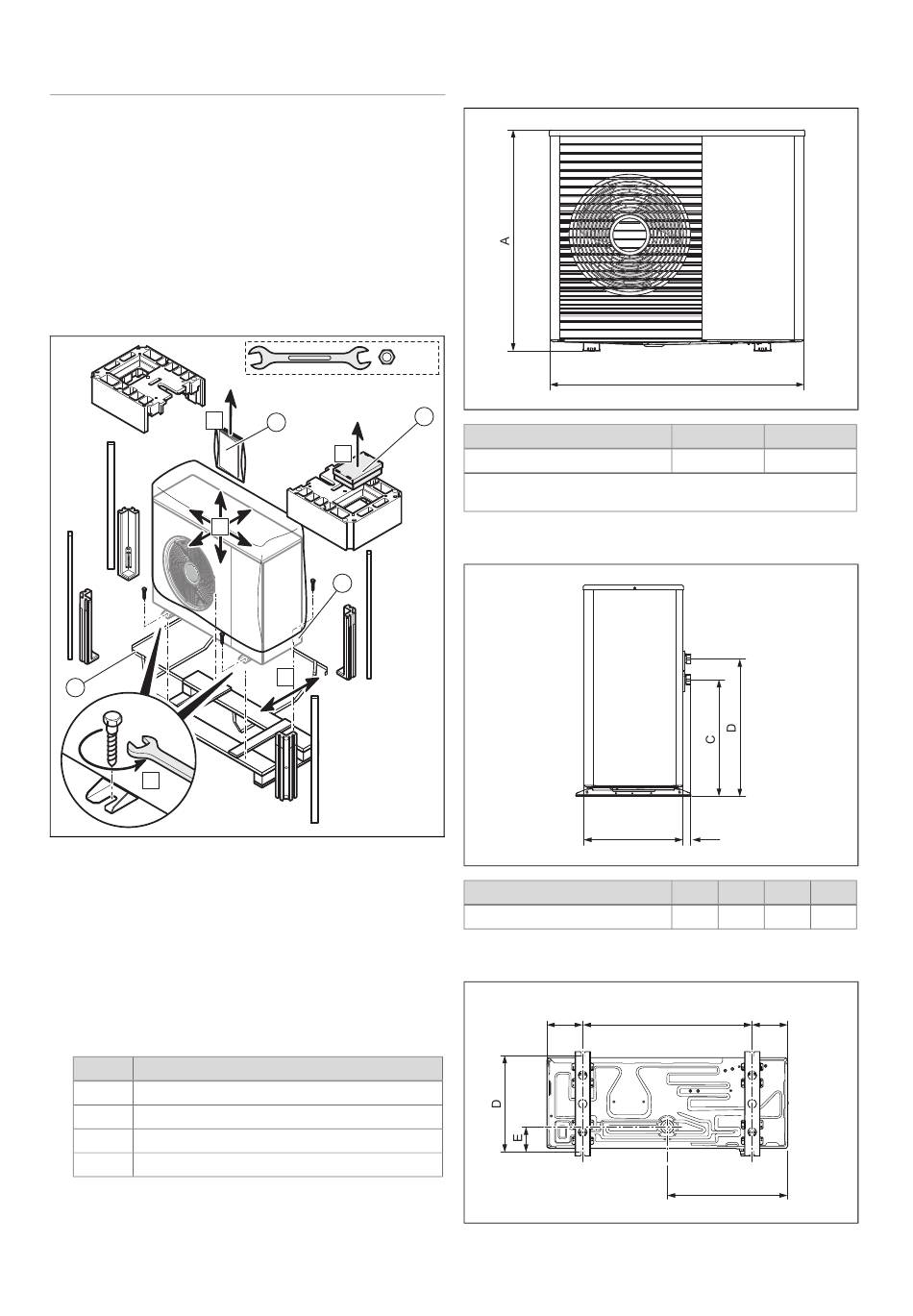

5.1.1.2 Product uitpakken
B
D
4
E
1.
Verwijder het toebehoren (2).
2.
Verwijder de meegeleverde documentatie (1).
3.
Verwijder de transportriem (4).
4.
Verwijder voorzichtig de verpakking en het bescherm-
materiaal zonder het product (3) hierbij te beschadigen.
5.
Verwijder de schroeven van de pallet aan de voor- en
achterkant van het product .
5.1.1.3 Leveringsomvang controleren
▶
Controleer de inhoud van de verpakkingseenheden
Aantal
Omschrijving
1
Condensaatafvoer
1
Zakje met afdichtingen
4
Trillingsdempende voeten
1
Ontluchtingsslang
0020218120_01 Genia Air Installatiehandleiding
13mm
2
1
A
3
C
Montage en installatie 5
5.1.2
Afmetingen
5.1.2.1 Vooraanzicht
Product
Genia Air 5/2
* Door het gebruik van de meegeleverde trillingsdemper ver-
hoogt de afmeting met 45 mm.
5.1.2.2 Zijaanzicht, rechts
A
Product
Genia Air 5/2
5.1.2.3 Onderaanzicht
B
B
A*
B
834
980
B
A
B
C
D
408
32
481
581
A
B
C
9
