4. Open de AC-kabelwartel en haal de kabel door de wartel.
5. Geleid de kabel door de tunnel.
6. Haal de AC-kabel door twee met de omvormer meegeleverde ferrietkralen: één van
48 mm en één van 39 mm.
7. Sluit de AC-kabel aan op de AC-klemmen. Sluit eerst de PE (aardings)draad aan.
8. Draai de schroeven van het klemmenblok aan met een aanhaalmoment van 1.2-1.5
Nm.
9. Controleer of de kabels helemaal in het klemmenblok zitten en dat ze niet
gemakkelijk kunnen worden verwijderd.
10. Draai de AC-kabelwartel aan met een aanhaalmoment van 2,8 - 3,3 Nm.
11. Controleer of er geen onaangesloten draden aan de omvormer zitten. Zorg er ook
voor dat de schroeven van ongebruikte klemmen zijn vastgedraaid.
De strings aansluiten op de omvormer
Sluit de strings aan op de DC-ingangen. Sluit desgewenst extra strings parallel aan
middels een externe verdeelkast of aftakkabels. Dit dient vóór aansluiting op de
omvormer gedaan te worden.
StorEdge 3-fase omvormer installatiehandleiding

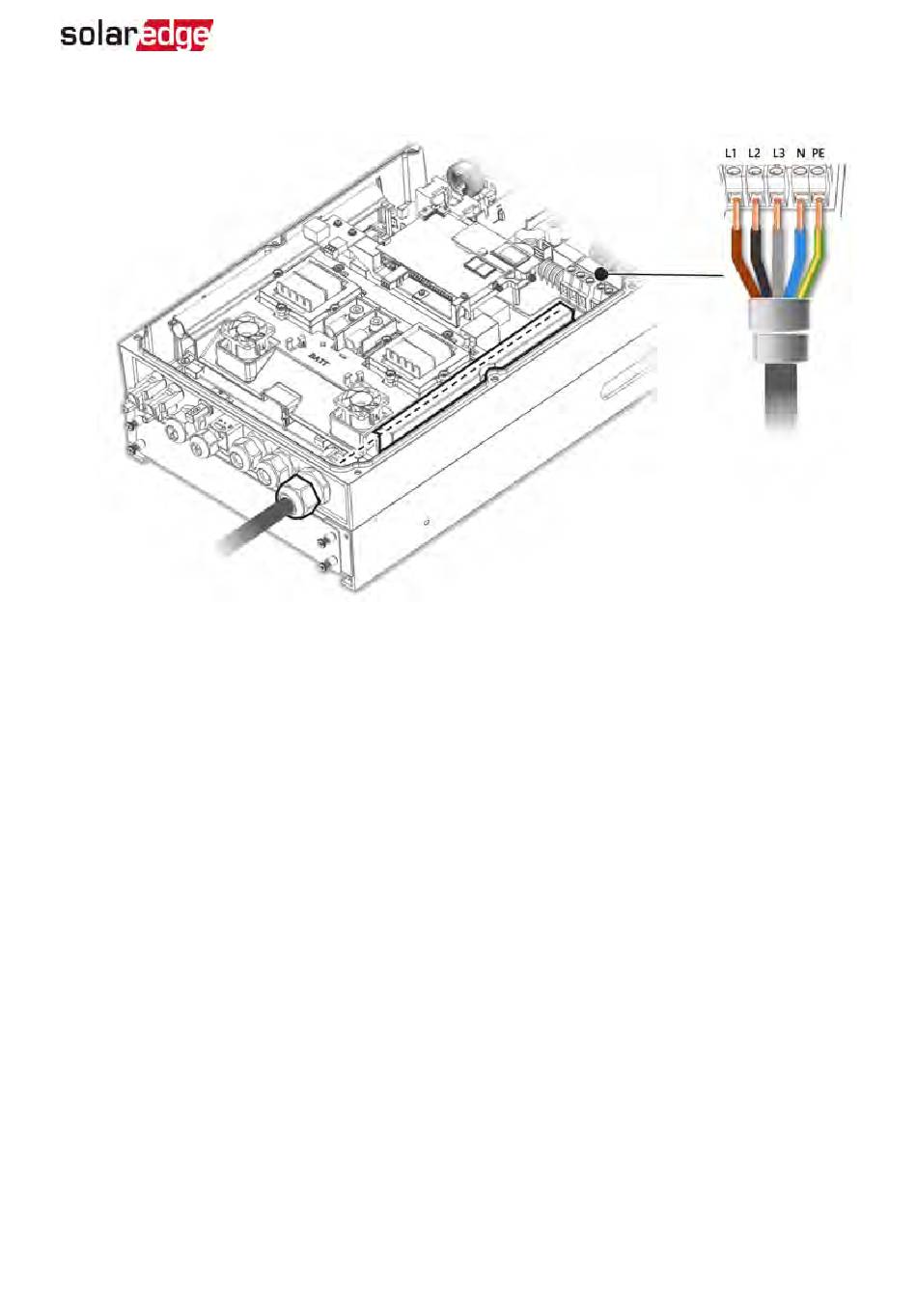

Afbeelding 13: Aansluiting op het AC-net
Hoofdstuk 5: De omvormer aansluiten
33
