PARAGRAAF 5
|
ONDERHOUD
VERVANGING/REPARATIE VAN DE
ONTKOPPELINGSMODULE
WAARSCHUWING
Om persoonlijk letsel te voorkomen, moet u altijd het stroomsnoer loskoppelen voordat
u afstellingen, demontage/montage, probleemoplossing of reiniging uitvoert.
Schakel altijd de stroom uit en verwijder het gereedschap van de aandrijflijn alvorens
u onderhoudswerkzaamheden uitvoert.
Alle elektrische reparatiewerkzaamheden moeten worden uitgevoerd door een
gekwalificeerd elektricien of een erkende dienstverlener.

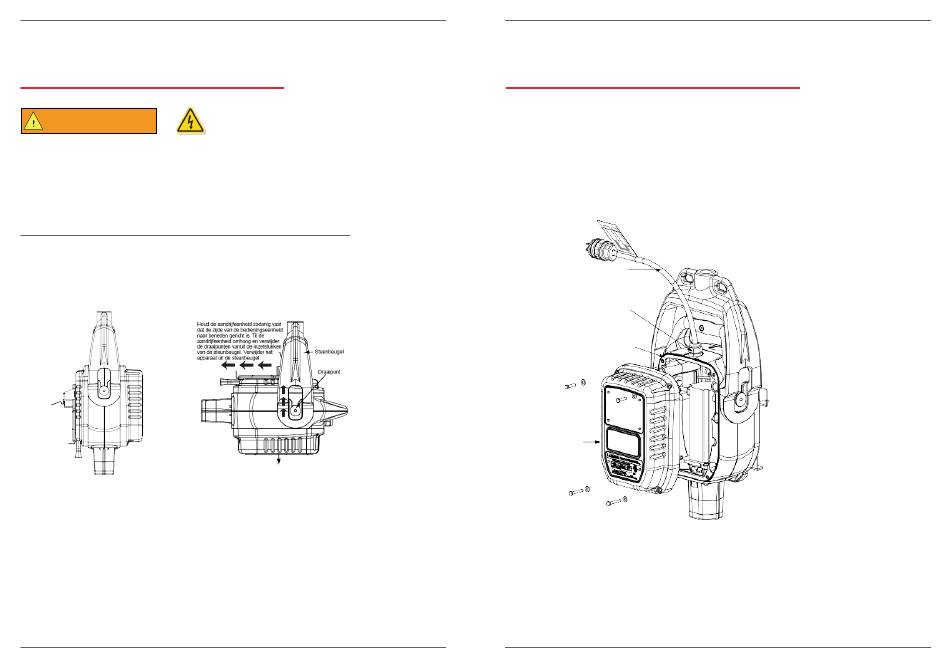

1. Trek de voedingskabel los en verwijder de motormodule (#1) vanuit de steunbeugel
(#2) door hem te draaien en op te tillen zoals afgebeeld.
52
GEBRUIKSAANWIJZING EN ONDERDELENLIJST VOOR DE WHIZARD QUANTUM
BETTCHER INDUSTRIES, INC.
Bedieningseenheid
gericht naar de vloer
-AANDRIJVING
|
HANDLEIDINGNR. 119834
®
BETTCHER INDUSTRIES, INC.
VERVANGING/REPARATIE VAN DE
ONTKOPPELINGSMODULE (VERVOLG)
2. Verwijder de 4 schroeven (#1) en ringen (#2) van de achterkap (#3).
3. Draai de trekontlastingsmoer van de voedingskabel (#16) los.
4. Voer de voedingskabel (#10) door de trekontlasting van de voedingskabel (#16) terwijl
u de achterkap (#3) opent.
5. Ontkoppel de draadklemmen van de schakelaar binnen de motorbehuizing (#5).
Voedingskabel
Trekontlastingsmoer
voor de voedingskabel
Motorbehuizing
Achterkap
HANDLEIDINGNR. 119384
|
GEBRUIKSAANWIJZING EN ONDERDELENLIJST VOOR DE WHIZARD QUANTUM
PARAGRAAF 5
|
ONDERHOUD
-AANDRIJVING
53
®
