Installatie in het uiteinde van een kanaal voorzien van ventiel/rooster
Legenda (Fig. 12 tot en met Fig. 15)
1
Brandklep PKI-C
2
Aangesloten metalen kanaalsysteem
3
Plaster/mortel/beton
4
Flexibele kanaalkoppeling TVK-PKIC-DN/kunststof afzuigventiel (bijvoorbeeld BALANCE-E)
BELANGRIJK: Zorg ervoor dat het ventiel na plaatsing niet uitsteekt in het klepbladgebied van de PKI-C brandklep.
EI60S/EI90S/EI120S - Plafond

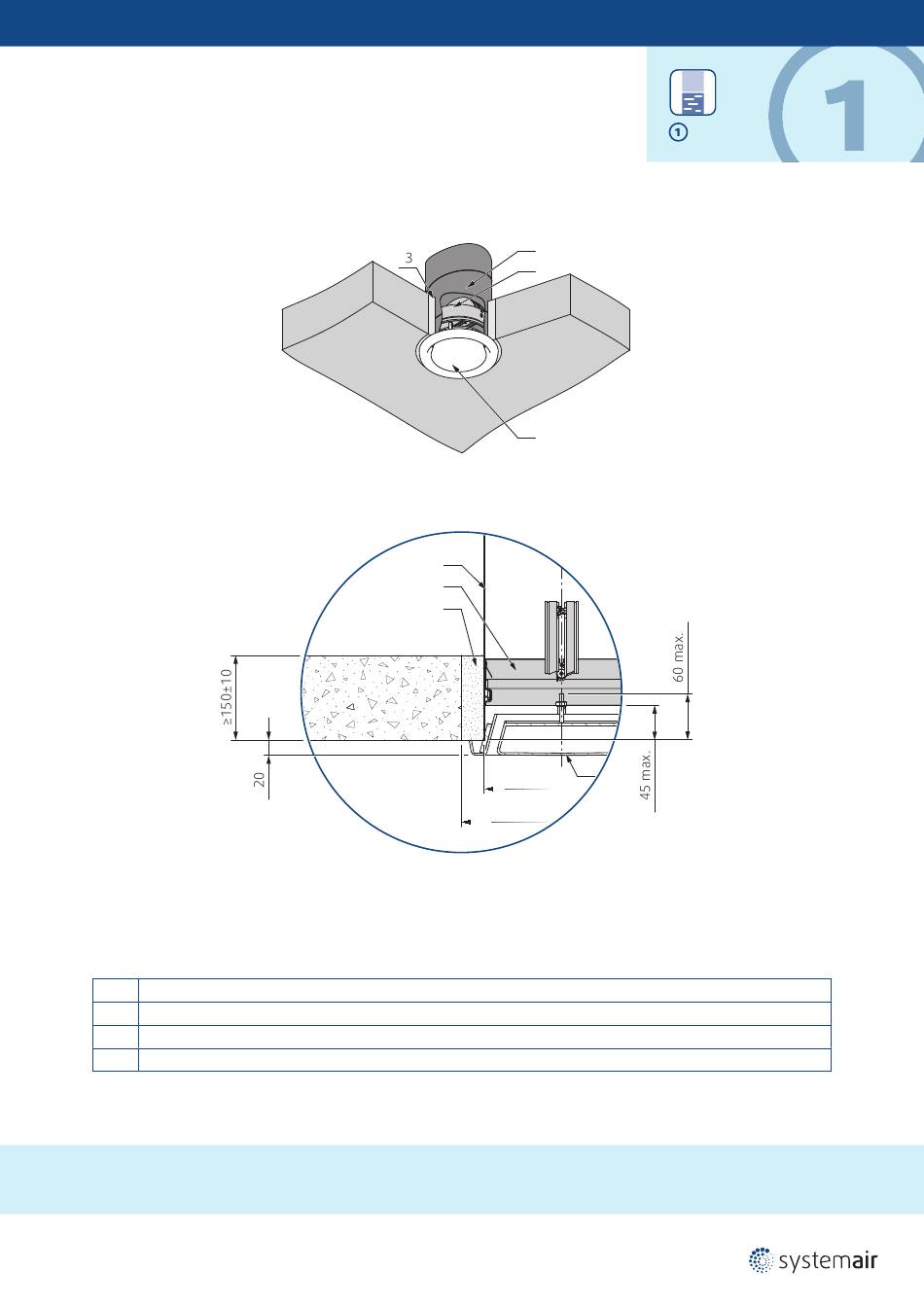

Fig. 14: Natte montage van PKI-C in plafond
2
1
3
Fig. 15: Dwarsprofiel bij natte montage in plafond
201904 | Gebruikershandleiding PKI-C | 17/32
2
1
4
4
DN
DN + 60
Nat
