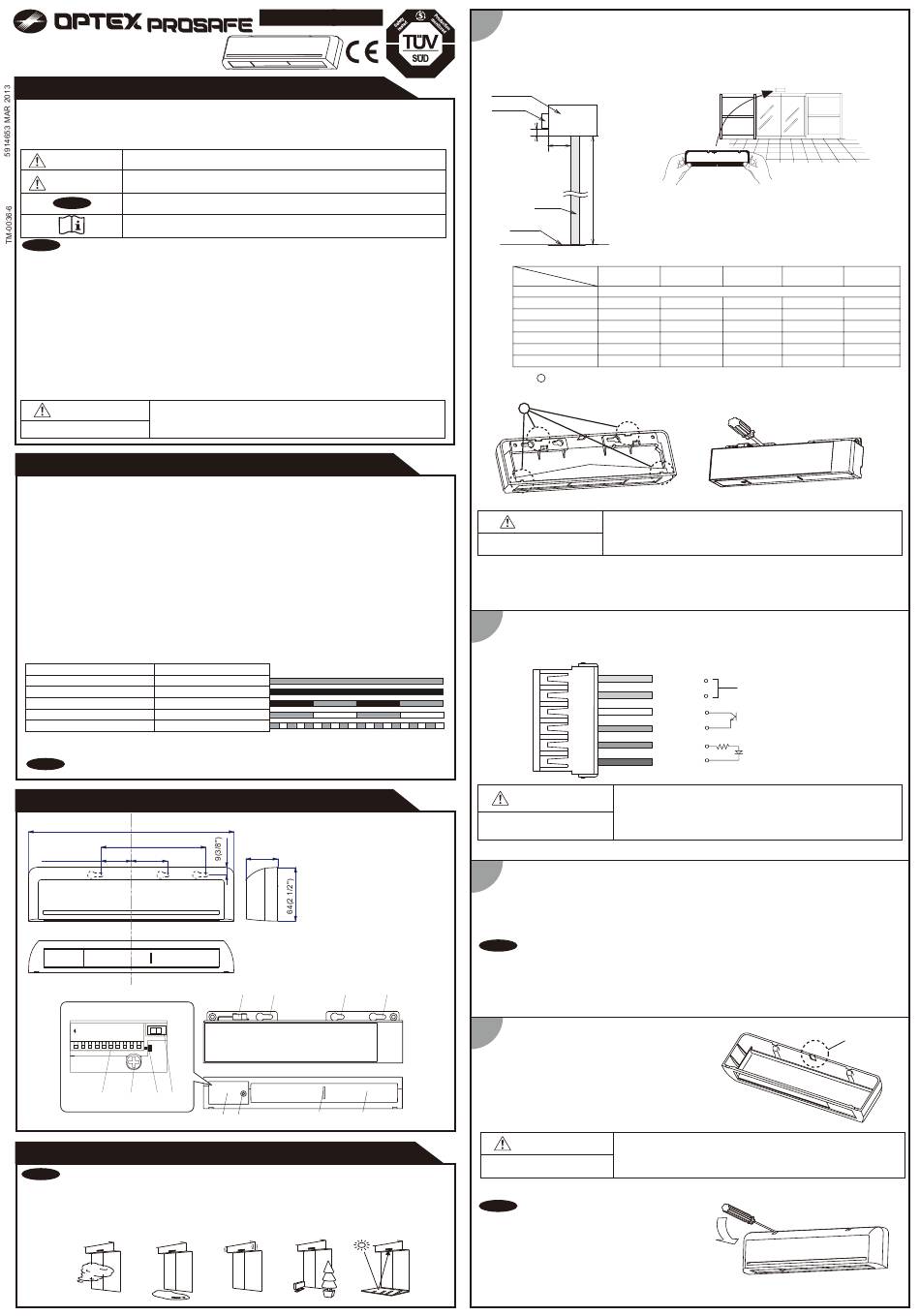

OA-PRESENCE T
MEDEDELING VAN DE FABRIKANT
Lees deze installatiehandleiding voor gebruik zorgvuldig door zodat een juiste werking van de sensor wordt verkregen.
Als u de installatiehandleiding niet leest, kan de sensor verkeerd gebruikt worden wat kan resulteren in ernstig of fataal
letsel. De betekenis van de gebruikte symbolen wordt hieronder beschreven. Lees eerst dit zorgvuldig en daarna de rest
van de installatiehandleiding.
Het negeren van deze informatie kan resulteren in een verkeerde werking met ernstig of
WAARSCHUWING
fataal letsel tot gevolg.
Het negeren van deze informatie kan resulteren in een verkeerde werking met letsel of
VOORZICHTIG
materiële schade tot gevolg.
OPMERKING
Besteed bijzondere aandacht aan de informatie die hier wordt gegeven.
Raadpleeg de installatiehandleiding indien dit symbool op het product staat afgebeeld.
OPMERKING
1.Deze sensor is een contactloze schakelaar bedoeld voor montage op de afdekkap of de muur van een
automatische deur. Gebruik de sensor niet voor andere doeleinden. De sensor mag niet voor industriële deuren of
luiken worden gebruikt, want een juiste werking en de vereiste veiligheid kunnen in dat geval niet worden
gegarandeerd.
2.Let er bij het instellen van het detectiegebied op dat er geen personen in de buurt van de installatieplaats zijn.
3.Controleer de aansluitingen voordat u de stroom inschakelt om beschadiging of een foutieve werking te
voorkomen van de apparatuur die op deze sensor is aangesloten.
4.Gebruik deze sensor alleen op de wijze beschreven in de installatiehandleiding.
5.Monteer deze sensor overeenkomstig de geldende wetgeving en voorschriften in het land waarin de sensor wordt
geïnstalleerd.
6.Voordat u de werkplek verlaat, moet u controleren of de sensor juist werkt en dient u de eigenaar/conciërge van
het gebouw uitleg te geven over de werking van de deur en de sensor.
7.De sensorinstellingen mogen alleen door een installateur of servicemonteur worden veranderd die van de
werkwijze op de hoogte is. Wanneer de instellingen worden veranderd, moeten de nieuwe instellingen en de
datum waarop de instellingen zijn gemaakt in het logboek van de deur worden geschreven.
WAARSCHUWING
Probeer de sensor niet te wassen, te demonteren, om te bouwen of zelf te
repareren, want dit kan resulteren in een elektrische schok of defect van de
Gevaar voor elektrische schok.
sensor.
SPECIFICATIES
Model
: OA-PRESENCE T
Kleur van de behuizing
: Zwart/zilver
Montagehoogte
: 2 tot 3 meter (6'7" tot 9'10") hoog
Detectiegebied
: Zie INSTELLINGEN
Detectiemethode
: Actieve infraroodweerkaatsing
Dieptehoekinstelling
: -5 tot 5°
Aansluitspanning (*)
: 12 tot 24 V AC (±10%)
12 tot 30 V DC (±10%)
Opgenomen vermogen
: < 2W (< 3VA bij AC)
LED-indicatie
: Zie hieronder grafiek
Veiligheid/Testuitgang
: Opto-stekker (NPN)
Voltage / 5 tot 50 V DC
Stroomsterkte / 100 mA max.
Donkerstroom / 600na max.
(weerstandsbelasting)
LED-indicatie
Status
LED indicate kleur
Standby
Detectie
Rood & Groen knipperen
Verkeerde instelling van de dipswitches
Signaalverzadiging
Langzaam groen knipperen
Sensor mislukking
Snel groen knipperen
*Bij gebruik van deze sensor moet de sensor worden aangesloten op een deursysteem dat een SELV-circuit
heeft.
Wijzigingen in technische gegevens op grond van verbeteringen voorbehouden, zonder voorafgaande
OPMERKING
kennisgeving.
BUITENAFMETINGEN EN BENAMING VAN DE ONDERDELEN
245(9 5/8")
125(4 15/16")
36(1 7/16")
43(1 11/16")
Wanneer het dekseltje open is.
ON
1
2
3
4
5
6
7
8
9
10
(7)
(8)
(9) (10)
INSTALLATIE
De volgende plaatsen zijn niet geschikt voor de installatie van de sensor.
OPMERKING
-Plaatsen met rook of uitlaatgassen rondom de deur.
-Plaatsen met natte vloeren.
-Op een trillende afdekkap of ander montageoppervlak.
.
-Plaatsen met bewegende voorwerpen of een verwarming in het detectiegebied.
-Plaatsen met een sterk reflecterende vloer of sterk reflecterende voorwerpen rondom de deur.
NEDERLANDS
Vertaling
Testingang
: Opto-stekker
Voltage / 5 tot 30 V DC
Stroomverbruik / 6 mA max.(30 V DC)
: <70dBA
Geluidsniveau
: Ca. 0,5 sec.
Uitgangsvertraging
Reactietijd
: <0,3 sec.
Bedrijfstemperatuur
:
-20 tot +55°C
: <80%
Bedrijfsvochtigheid
Beschermingsniveau
: IP54
Categorie
:
2 (EN ISO13849-1 : 2008)
Prestatie niveau
:
d (EN ISO13849-1 : 2008)
Gewicht
: 260 gram
Accessoires
: 1 installatiehandleiding
2 montageschroeven
1 montagesjabloon
1 kabel, 3 meter (9'10")
(6 × 0,14mm² AWG26 /
Overstroom beveiliging met minder dan 2 A.)
Groen
Rood
(1) Connector
38(1 1/2")
(2) Montagegaten
(3) Dekseltje
(4) Schroef van dekseltje
(5) LED-indicatie
(6) Detectievenster
(7) Dipswitches
(8) Dieptehoek-instelschroef
(9) Dieptehoek-indicator
(10) Functietoets
[mm(inch)]
(1)
(2)
(2)
(6)
(5)
(3) (4)
1
1. Bevestig het montagesjabloon op de gewenste montageplaats.
(Als het detectieveld dicht bij de deur wordt ge?nstalleerd, monteer de sensor dan zoals omschreven in het
schema hieronder.)
2. Boor twee montagegaten van ø3,4 mm (ø1/8").
3. Boor een gat van ø8 mm (ø5/16") om de kabel door de afdekkap te halen.
4. Verwijder het montagesjabloon.
Afdekkap
Sensor
Y
X
Deur
Vloer
Maximale montageafstand (Y)
X
0
50 (1 15/16")
100 (3 15/16")
150 (5 7/8")
200 (7 7/8")
250 (9 13/16")
300 (11 13/16")
5. Haak A los om het deksel van de behuizing te verwijderen zoals hieronder is aangegeven.
6. Bevestig de sensor met twee montageschroeven op het montageoppervlak.
A
VOORZICHTIG
Gevaar op foutieve detectie.
2
Verbind de kabel met de deuraandrijving zoals hieronder is aangegeven.
Naar de connector van
de sensor
WAARSCHUWING
Gevaar voor elektrische schok.
3
1. Sluit de connector van de sensor aan.
2. Open het dekseltje.
3. Schakel de stroomvoorziening van de sensor in. Stel het detectiegebied en de dipswitches in. (Zie
INSTELLINGEN)
4. Sluit het dekseltje.
Zorg dat de kabel juist op de deuraandrijving is aangesloten voordat u de stroom inschakelt.
OPMERKING
Om de aanwezigheidsdetectie te activeren, mag u gedurende 10 seconden na het inschakelen van de
stroom het detectiegebied niet betreden.
Raak de dipswitches niet aan voordat u de stroom inschakelt, anders kan er een fout optreden.
Raadpleeg INSTELLINGEN 3 Dipswitch-instellingen wanneer u de instellingen van de dipswitches
verandert.
(2)
4
Breng het deksel van de behuizing aan.
Als de bedrading bereikbaar moet zijn, verwijdert
u het lipje.
WAARSCHUWING
Gevaar voor elektrische schok.
Om het deksel van de behuizing te verwijderen
OPMERKING
wanneer de sensor op de afdekkap is gemonteerd,
steekt u een schroevendraaier in de twee
inkepingen in het bovenste gedeelte van de sensor.
MOUNTING TEMPLATE
H
H: Hoogte vanaf de vloer tot de onderkant van de afdekkap
Y: Afstand tussen de onderkant van de afdekkap en de sensor
X: Afstand tussen de deur en het montageoppervlak
(De bevestigingshoogte is "H + Y")
H
2.000 (6' 6")
2.200 (7' 2")
2.500 (8' 2")
Geen limiet
45 (1 3/4")
50 (1 15/16")
55 (2 3/16")
35 (1 3/8")
40 (1 9/16")
45 (1 3/4")
25 (1")
30 (1 3/16")
35 (1 3/8")
15 (9/16")
20 (13/16")
25 (1")
-
15 (9/16")
20 (13/16")
-
-
-
Zorg dat u het montagesjabloon bevestigt zoals in de bovenstaande tabel is
aangegeven, anders kan er een gevaarlijke situatie ontstaan omdat er geen
detectie plaatsvindt in het gebied rondom de drempel. Monteer de sensor zo laag
mogelijk op de afdekkap.
Aansluitspanning
1. Rood
2. Groen
3. Blauw
Veiligheid/Testuitgang
4. Wit
5. Bruin
Testingang
6. Oranje
Controleer of de stroom is uitgeschakeld voordat u met de werkzaamheden
begint.
Wanneer u de kabel door het gat steekt, moet u erop letten dat u de
afscherming niet beschadigt, want anders bestaat er kans op een elektrische
schok of een defect van de sensor.
Gebruik de sensor niet zonder het deksel.
Monteer de sensor binnenshuis of gebruik de regenkap (los verkrijgbaar)
wanneer u het lipje verwijdert, anders bestaat er kans op een elektrische
schok of kan de sensor defect raken.
[mm (feet,inch)]
2.930 (9' 9")
3.000 (9'10")
70 (2 3/4")
0
55 (2 3/16")
0
40 (1 9/16")
0
35 (1 3/8")
0
25 (1")
0
15 (9/16")
0
12 tot 24 V AC ±10%
12 tot 30 V DC ±10%
Opto-stekker (NPN)
Voltage: 5 tot 50 V DC
Opto-stekker
Voltage: 5 tot 30 V DC
Lipje
