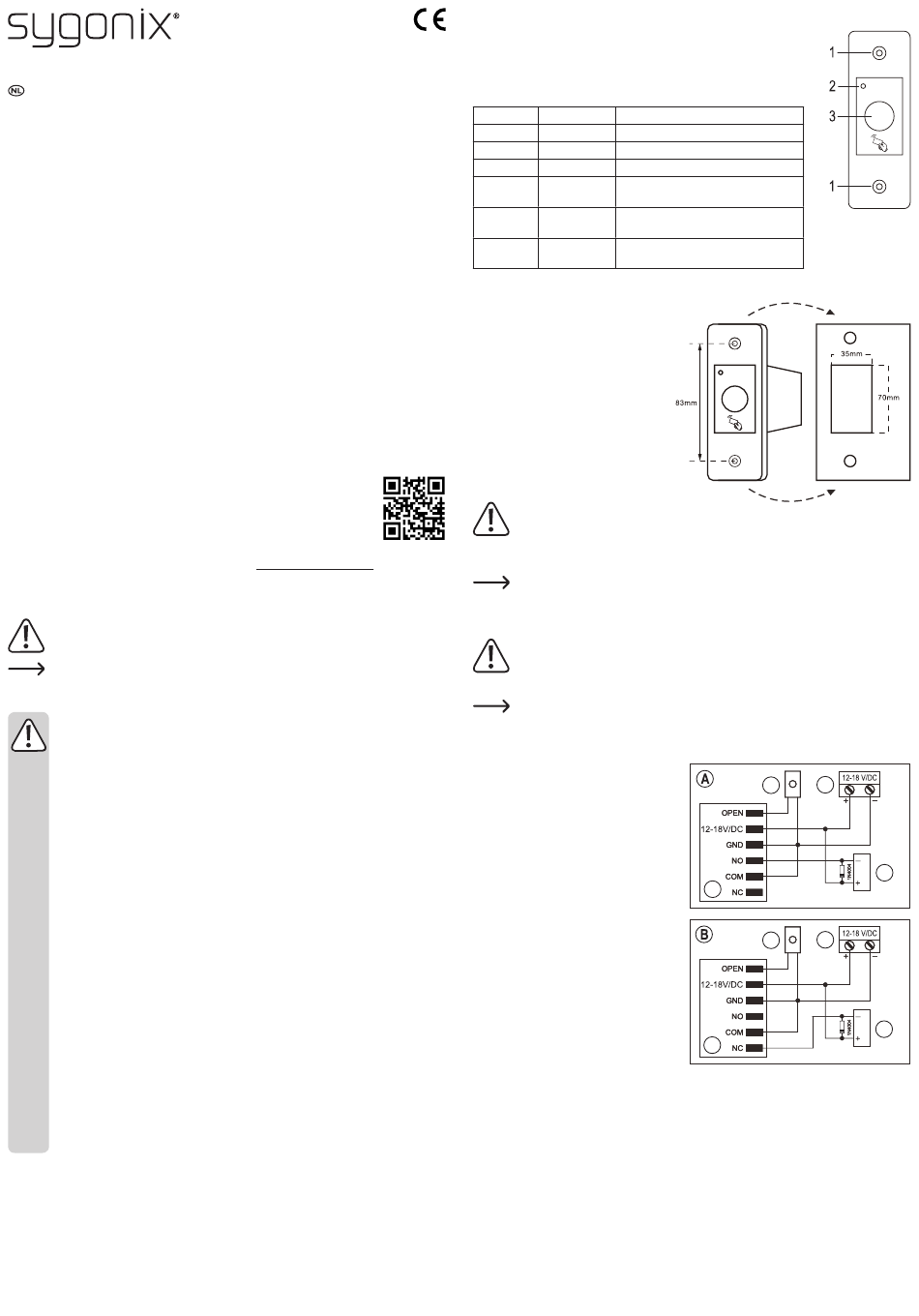

Gebruiksaanwijzing
RFID-/vingerafdruk-toegangssysteem
Bestelnr. 2380476
Gebruik volgens de voorschriften
Het product wordt hoofdzakelijk gebruikt voor detoegangsbeveiliging van deuren (bijv. van een kantoor)
of het activeren/deactiveren van een alarminstallatie. Bediening is mogelijk via geschikte transponders of
vingerafdrukken.
Als u een ingelezen gebruikerstransponder voor het leesvlak houdt of de sensor met een opgeslagen vinger
aanraakt, dan wordt een spanningsvrij relaisschakelcontact geactiveerd (voor de contactbelastbaarheid,
zie hoofdstuk "Technische gegevens"). Hierover kan bijvoorbeeld een deuropener of een alarminstallatie
worden aangestuurd.
Het product is ontworpen voor wandmontage en kan zowel binnen als buiten (IP66) worden gebruikt.
In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan.
Als het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het
product beschadigd raken. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als
gevolg bijvoorbeeld kortsluiting, brand, elektrische schok etc. Lees de gebruiksaanwijzing zorgvuldig door en
bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.
Het product voldoet aan de nationale en Europese eisen. Alle vermelde bedrijfs- en productnamen zijn
handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.
Leveringsomvang
• RFID-/vingerafdrukkenmodule
• Montagemateriaal (2x speciale schroeven met bijpassende L-sleutel, 4x stickers voor schroefkoppen,
montageframe met 4x schroeven en 4x pluggen)
• Mastertransponder
• Diode 1N4004 (voor relaisschakelcontact)
• Gebruiksaanwijzing
Actuele gebruiksaanwijzingen
Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afge-
beelde QR-code. Volg de instructies op de website.
Verklaring van de symbolen
Het symbool met een uitroepteken in een driehoek duidt op belangrijke aanwijzingen in deze
gebruiksaanwijzing die beslist opgevolgd moeten worden.
U ziet het pijl-symbool waar bijzondere tips en aanwijzingen over de bediening worden gegeven.
Veiligheidsinstructies
Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies.
Als u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze
gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor het
daardoor ontstane persoonlijke letsel of schade aan voorwerpen. Bovendien vervalt in
dergelijke gevallen de aansprakelijkheid/garantie.
• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Bescherm het product tegen extreme temperaturen, sterke trillingen, brandbare gassen, dam-
pen en oplosmiddelen.
• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte
kunnen het product beschadigen. Stel het product niet bloot aan welke mechanische belasting
dan ook.
• Het monteren en aansluiten is alleen in spanningsvrije toestand toegestaan.
• Overschrijd nooit de in hoofdrstuk "technische gegevens" aangegeven contactbelasting van
het spanningsvrije wisselcontact. Schakel bijvoorbeeld nooit de netspanning in, want dan ont-
staat levensgevaar door een elektrische schok!
• Neem ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in acht die op
het product zijn aangesloten (zoals deuropener, alarminstallatie etc.).
• Als het product niet langer veilig kan worden gebruikt, stel het dan buiten bedrijf en zorg
ervoor dat niemand het per ongeluk kan gebruiken. Als het product zichtbare schade vertoont,
niet meer volgens de voorschriften functioneert, over een langere periode onder ongunstige
omgevingsomstandigheden werd opgeslagen of werd blootgesteld aan aanzienlijke transport-
belastingen, dan is een veilige werking niet meer gegarandeerd.
• Neem in industriële omgevingen de Arbo-voorschriften met betrekking tot het voorkomen van
ongevallen in acht.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk
speelgoed zijn!
• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een specialist of in een
erkend servicecentrum.
• Indien u onzeker bent over het juiste gebruik of als u vragen mocht hebben, die niet worden
beantwoord door deze gebruiksaanwijzing, kunt u contact met ons of een vakman opnemen.
Aansluitingen en bedieningselementen
1
Opening voor wandmontage
2
LED
3
RFID-/vingerafdrukkensensor met LED-ring
Aansluitkabel:
Kleur
Opdruk
Functie
Rood
12 - 18 V/DC
Bedrijfsspanning 12 - 18 V/DC
Zwart
GND
GND/massa
Geel
OPEN
Deuropener knop
Groen
NC
NC-contact (onderbrekercontact) van het
relais
Bruin
COM
COM-contact (middelste contact) van het
relais
Wit
NO
NO-contact (normaal open contact) van
het relais
Montage en aansluiting
Monteer de montageplaat met de daaraan be-
vestigde module aan de wand (zie afbeelding
rechts), met daarvoor geschikte schroeven en
eventueel pluggen, afhankelijk van de toe-
stand van de wand (bijv. metselwerk).
Afhankelijk van de ondergrond en de inbouw-
positie kan het meegeleverde inbouwframe
vooraf worden gemonteerd, waarna het toe-
gangssysteem daarin dan kan worden vastge-
schroefd. Gebruik ook hier daarvoor geschikte
schroeven en zonodig pluggen, afhankelijk
van de ondergrond.
Boor een gat voor de aansluitkabel alvorens
te bevestigen.
Let er tijdens het boren en het
vastschroeven op dat er geen ka-
bels of leidingen worden bescha-
digd.
Bedraad de kabels volgens de volgende aansluitvoorbeelden.
Let op geschikte isolatie (bijv. krimpkous).
Een beveiligingsdiode is meegeleverd voor het aansluiten van een deuropener. Deze beschermt de elek-
tronica tegen beschadiging door spanningspieken. Let op de juiste polariteit, zie de volgende aansluitvoor-
beelden (de ring op de beschermingsdiode moet bij het aansluiten in de richting van de pulspool/+ wijzen).
Opgelet!
De netspanning mag nooit over het spanningsvrije wisselcontact worden geschakeld! Er bestaat
levensgevaar door een elektrische schok! Neem de toegestane contactbelasting in acht; zie
hoofdstuk "Technische gegevens".
Gebruik geschikte kabels in verschillende kleuren. Schrijf de kleurentoewijzing op; bewaar deze
informatie samen met deze gebruiksaanwijzing. Let bij het aansluiten van de kabels op de juiste
polariteit (plus/+ en min/-).
Aansluiting op de conventionele spanning/voeding:
Als er een conventionele netstroomadapter moet
worden gebruikt, neem dan het hiernaast afgebeel-
de aansluitschema in acht.
A) "Fail-Secure"-deuropener: Hierdoor wordt de
vergrendeling alleen ontgrendeld als de bedrijfs-
spanning wordt gebruikt (gebruikelijk ontwerp voor
huisdeuren).
B) "Fail-Safe" deuropener: deze geeft de vergrende-
ling alleen vrij als er geen spanning op staat (weinig
voorkomend ontwerp, bijvoorbeeld gebruikt voor
vluchtwegdeuren, omdat de deur dan bij stroomuit-
val kan worden geopend).
1
Toegangssysteem
2
Deuropener knop
3
Netvoedingadapter
4
"Fail-Secure"-deuropener
5
"Fail-Safe"-deuropener
De bijgeleverde diode moet met de juiste polariteit
in de buurt van de deuropener worden aangesloten
om het toegangssysteem tegen spanningspieken te
beschermen.
Aansluiting op alarminstallatie
Volg de gebruiksaanwijzing van het alarmsysteem dat u gebruikt. Het relais in het toegangssysteem schakelt
wanneer een geldige transponder wordt herkend of wanneer u de sensor met een opgeslagen vinger aan-
raakt. Een alarmsysteem kan dus in- of uitgeschakeld worden.
3
2
4
1
2
3
5
1
