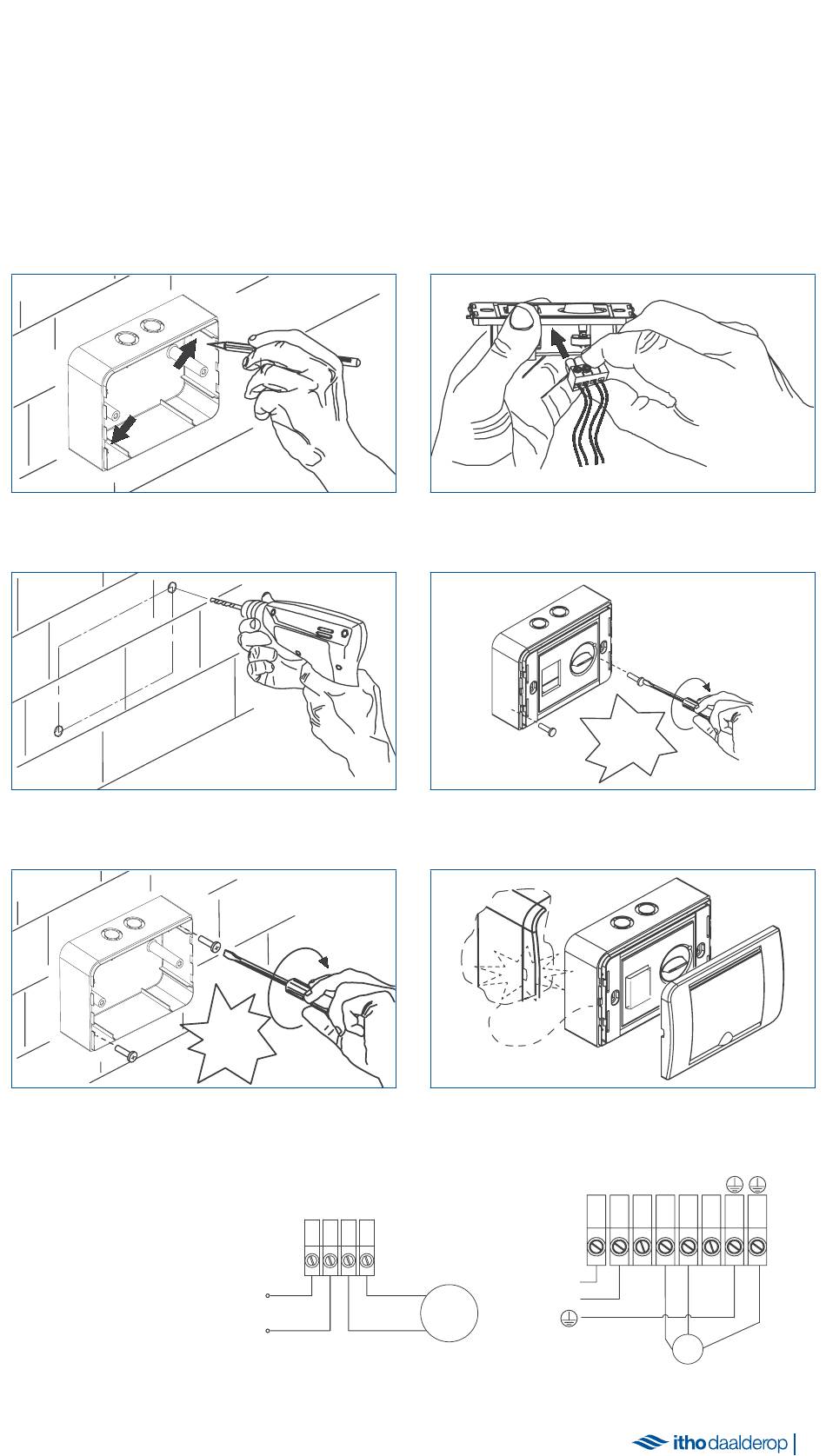

3. Montage
De toerenregelaar kan naar keuze gemonteerd worden
met een opbouw- of inbouwbehuizing. Hieronder treft u
de montage aan met een opbouwbehuizing. De montage
voor een inbouwbehuizing is nagenoeg identiek.
1. Bepaal de plaats op de muur en
markeer de boorgaten.
2. Boor de gaten voor het bevestigen
van de opbouwbehuizing.
3. Bevestig de behuizing aan de
muur met twee schroeven.
4. Monteer de
bedrading op het
aansluitblokje
volgens de hier-
naast geplaatste
schema's.
www.ithodaalderop.nl
2 x Ø 6 mm
x2
L N 3 4
L
N
Type R10
5. Bevestig het aansluitblokje op de daar-
voor bestemde aansluitklemmen.
6. Plaats de regelaar in de behuizing
schroef deze vast.
7. Monteer het voorfrontje.
N
L
M
x2
N L 5 6 4
N
L
M
Type R20
7
