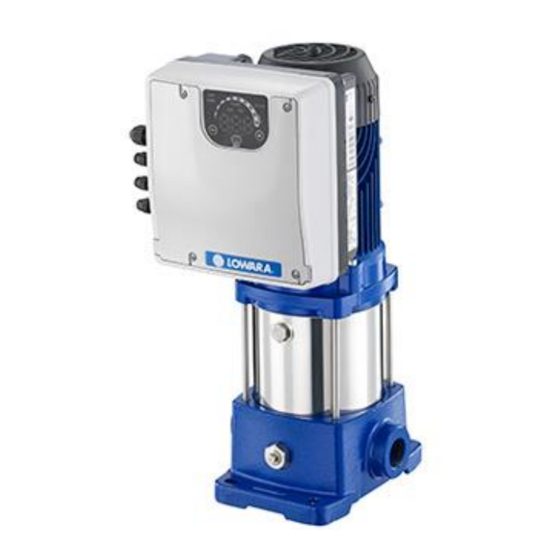

Verkorte handleiding Lowara Smart pompregeling
Dit is een verkorte handleiding, met specifiek door Van der Ende Groep aangegeven adviezen, bestemd voor
het inregelen van een Lowara Smart opgebouwde pompinstallatie. Voor de uitgebreide programmeer
parameters en de benodigde aansluitingen, zie de bijgeleverde fabriekshandleiding (hoofdstuk 6).
Een bijzonderheid van de Lowara Smart regelaar, ook welke 1-fase 230 Volt wordt aangesloten, dat deze werkt
met een pomp/motor combinatie waarvan de IE4 elektromotor 3-fase is welke tot 60 Hz kan draaien en het
pompdeel dus ook tot 60 Hz (3600 RPM) wordt toegepast.
Aansluitingen:
Bij levering zijn standaard de vrijgave en laagwater contacten doorverbonden.
Het vrijgave contact kan, indien gewenst, via tijdklok of andere circuits lopen. Deze dienen aangesloten te
worden op de volgende contacten (zie onderstaande afbeelding, blauw kader):
-
1-fase doorverbinding tussen klemmen 11 en 12
-
3-fase doorverbinding tussen klemmen 13 en 14
Voor het laagwater contact adviseren wij om b.v. een laagwatervlotter, AE thermostaat en/of voordruk
beveiliging toe te passen. Hiervoor dient de bestaande doorverbinding te worden verwijderd. De klemmen
waarop de beveiliging(en) aangesloten kan worden verschilt in de 1-fase versie en 3-fase versie van elkaar
(zie onderstaande afbeelding, rood kader):
-
1-fase doorverbinding tussen klemmen 13 en 14
-
3-fase doorverbinding tussen klemmen 11 en 12
De hiervoor toe te passen kabel dient een diameter te hebben van min. 0,75mm
1-fase
IBAN NL71 RABO 0340341610 · KvK Den Haag 27230471 · Btw-nummer NL8000.78.378.B01 · info@vanderendegroep.nl · www.vanderendegroep.nl
Pagina 1 van 4
Van der Ende Groep B.V. · Aartsdijkweg 23, 2676 LE, Maasdijk · Telefoon 0174 515050
2
2
en max. 1,5mm
.
3-fase
