Inbedrijfstelling
Onderstel
Hier gelijk met het
uiteinde van de
duwboom
Schijf
Ø 17
Platkopschroef
M10x40
Pagina 20 van 35
Zwenk de duwboom in de werkpositie.
Schuif de kern van de duwboom in de buis van de
duwboom en zorg dat de boorgaten boven elkaar liggen.
Fixeer het eerste uiteinde van de duwboom volgens
afbeelding 4. Draai de schroefverbinding nog niet stevig
vast.
Herhaal de procedure aan de andere kant.
Draai de schroefverbindingen van de duwboom stevig
vast.
Borgmoer M10
Schijf
Ø 10,5
Kern van

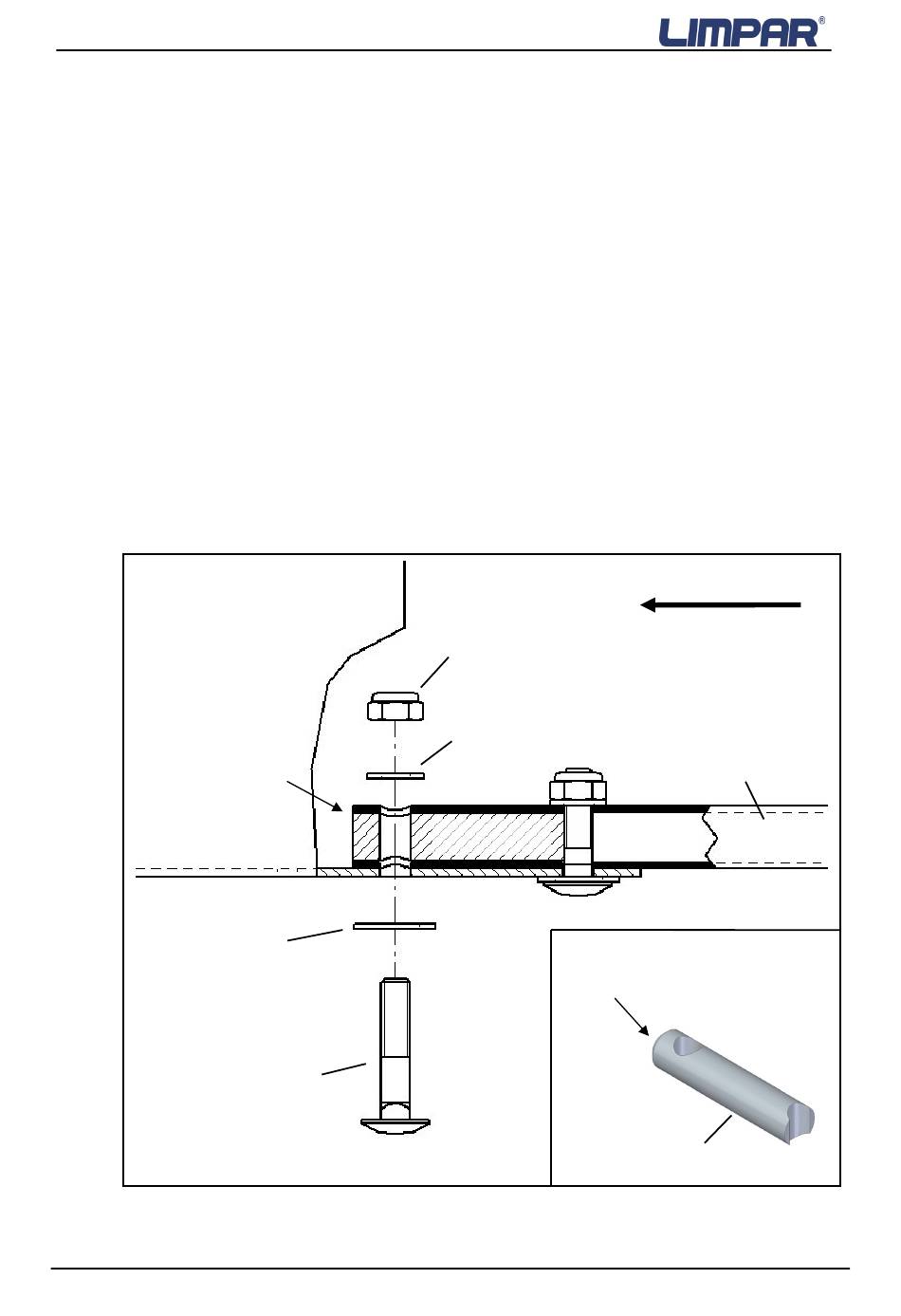

Afbeelding 4: Doorsnede van de schroefverbinding
01.07.2019
Rijrichting
Duwboom
Hier gelijk met het uiteinde
van de duwboom
Kern van de duwboom
Limpar WKB 400
