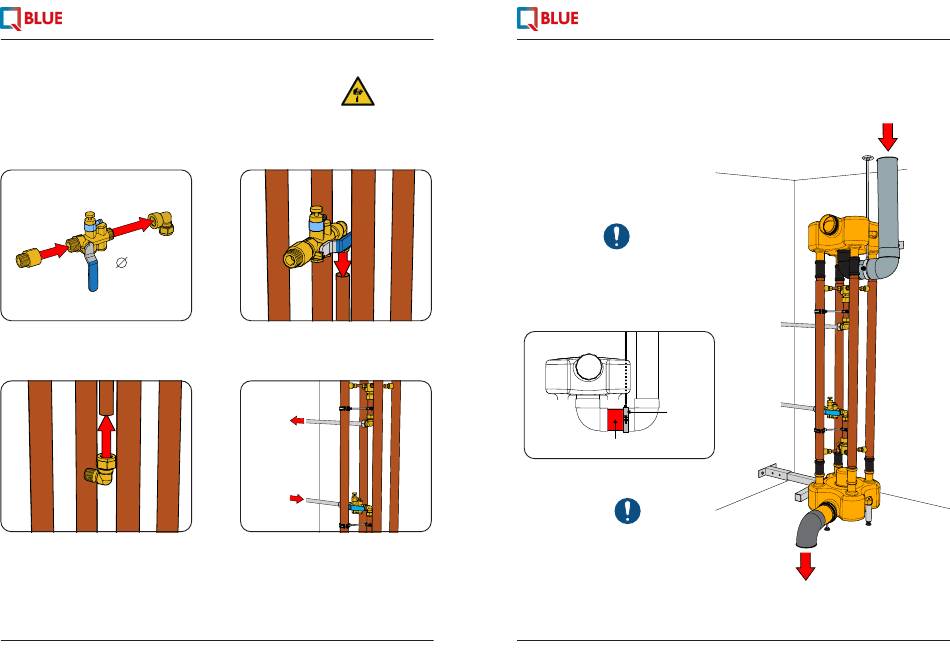

Stap 12
Plaats op de aansluitzijde van de aanvoer sanitair water een
afsluiter met controleerbare terugslagklep (EA beveiliging*).
35 mm
A. Monteer de knelkoppeling*
op de terugslagklep*
C. Monteer een knelkoppeling* op de
aansluiting voorverwarmd sanitair water
*Niet meegeleverd!
20
De aansluitingen hebben
scherpe randen!
Afvalwater douches
B. Monteer de terugslagklep op de aansluiting
voor aanvoer sanitair water
Warmteapparaat
Koudwateraanvoer
Verbind de Multi II met de koudwateraanvoer
en een verwarmingsapparaat
Showersave
Multi II Installatiehandleiding 2021 v1.0
®
Afvoer riool
Stap 13
Sluit de Multi II aan op de afvoer van de
douches en de riolering.
De aansluiting op de inschuifmof van de instroom
afvalwater moet spanningsloos gemonteerd
worden. Het tussenstuk moet zo kort mogelijk en
ondersteun deze met een ophangbeugel!
Ophangbeugel
Tussenstuk PVC buis
Let op! Er mag niets aan de Multi II zelf
gehangen of gemonteerd worden. Afvalwaterleiding
en sanitairwaterleiding moeten spanningloos aan de
Multi II gemonteerd worden!
21
Afvalwater douches
Afvoer riool
Showersave
Multi II Installatiehandleiding 2021 v1.0
®
