ALGEMEEN
DIAGNOSES

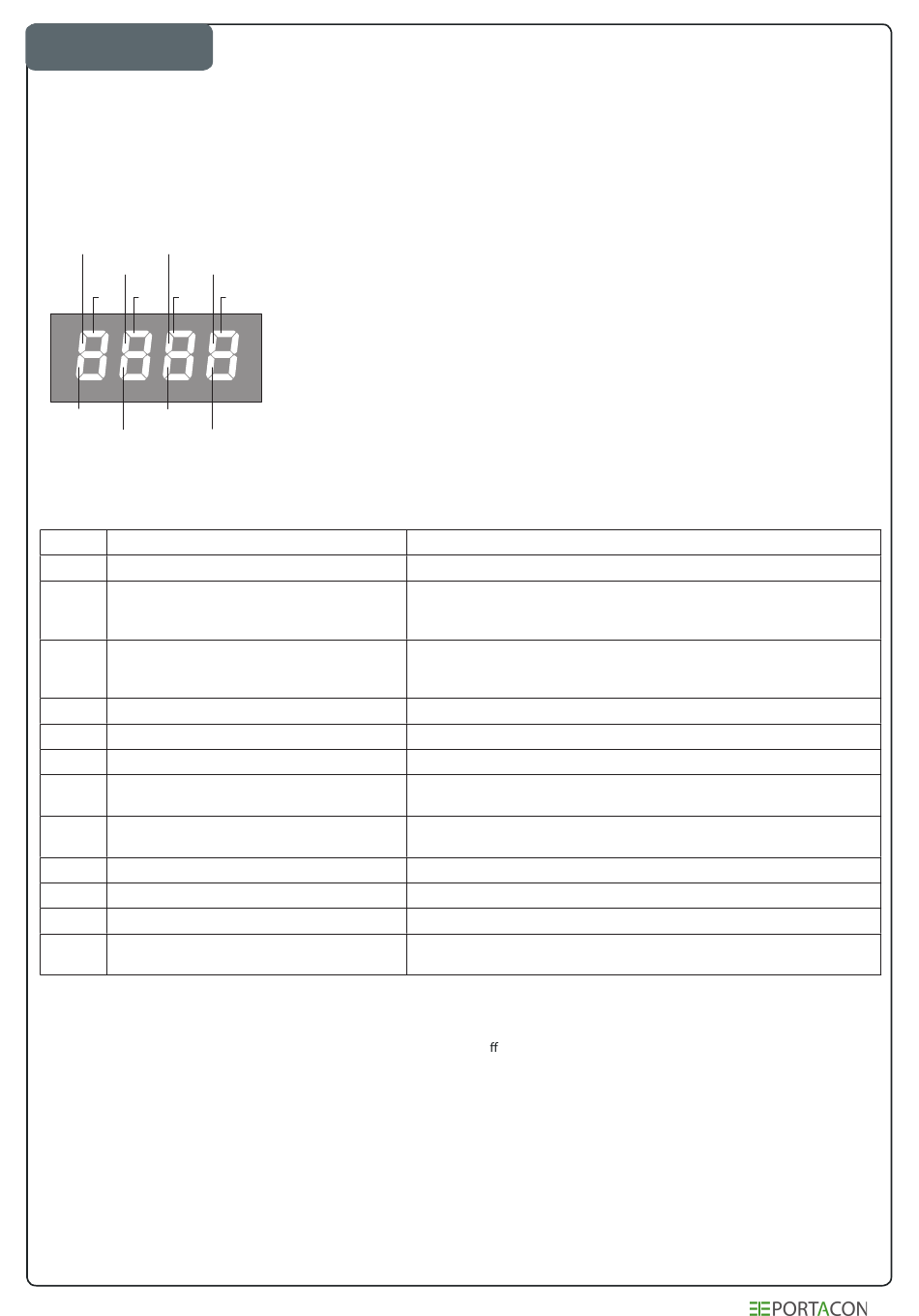

Een segment van het display is gekoppeld aan iedere ingang.
In het geval van fouten schakelt deze volgens het volgende schema.
NC ingangen worden weergegeven door de verticale segmenten.
NO ingangen worden weergegeven door de horizontale segmenten.
De motorsturing ziet het bericht AMP1 of AMP2 in het geval van tussenkomst van de anti-crash functie.
SWO1
SWO2
SWC1
SWC2
P.P.
PED
OPEN
PHOT
STOP
PHOT-C
DAS
FOUTMELDINGEN
Sommige berichten die worden weergegeven op het display worden hieronder weergegeven:
Amp1
Obstakelfout motor 1 / anti-crash
Amp2
Obstakelfout motor 2 / anti-crash
ENC1
Fout, Encoder 1 / detectie obstakel
ENC2
Fout, Encoder 2 / detectie obstakel
Err1
Motor 1 circuitcontrole fout
Err2
Motor 2 circuitcontrole fout
Err3
Fout in het stroomcircuit
Err4
PHOTA fotocelcontrole fout
Err5
PHOTC fotocelcontrole fout
Err6
Fout veiligheidslijst (tijdens autoset)
Err7
Fout actieve stop (tijdens autoset)
Err8
Fout actieve ingang (tijdens autoset)
thrm
Thermische motorbescherming
AFVALVERWIJDERING
Als het product moet worden gedemonteerd, moet het worden afgevoerd volgens de geldende voorschriften met betrekking tot het
scheiden van afval en het hergebruik van componenten (metalen, kunsto en, bekabeling, enz.)
Het is raadzaam om hiervoor uw leverancier of een gespecialiseerd bedrijf te raadplegen.
CLOSE
Check de aanwezigheid van obstakels bij de vleugel met motor 1
Check de aanwezigheid van obstakels bij de vleugel met motor 12
Check de verbinding van de Encoder van motor 1 naar de motorsturing, dat
er geen obstakels aanwezig zijn in het bereik van de poortvleugel en dat
de Encoder goed werkt.
Check de verbinding van de Encoder van motor 2 naar de motorsturing, dat
er geen obstakels aanwezig zijn in het bereik van de poortvleugel en dat
de Encoder goed werkt.
Controleer de aansluitingen van motor 1
Controleer de aansluitingen van motor 2
Vraag technische ondersteuning en vervang eventueel de motorsturing.
Controleer de verbindingen, PHOT A fotocel uitlijning of aanwezigheid van
obstakels.
Controleer de verbindingen, PHOT C fotocel uitlijning of aanwezigheid van
obstakels.
In de autoset fase is de veiligheidslijst geactiveerd.
In de autoset fase is de STOP ingang geactiveerd.
In de autoset fase is een PP/Open/Close ingang geactiveerd.
Wacht tot de motor is afgekoeld, als er geen reset volgt kan vervangen van
de motor noodzakelijk zijn.
13
