Unisenza - Schakelblok
Installatie - en gebruikershandleiding

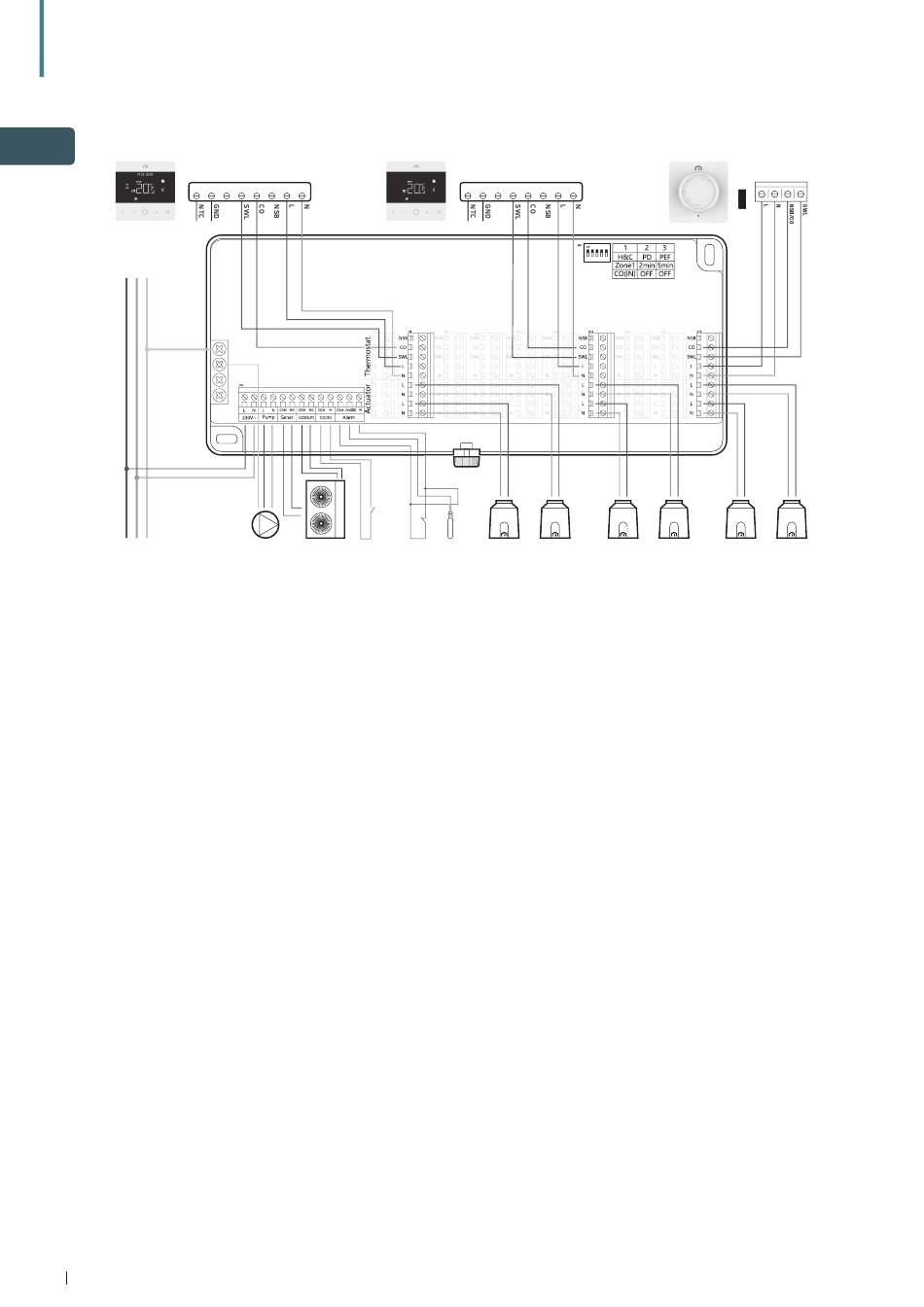

8.2.7 Schema 7: Verwarming en koeling met omschakeling via thermostaten of schakelblok
NL
230 V
L N PE
Een Digital WiFi, een Digital en een Basic thermostaat zijn aangesloten op het schakelblok.
Het systeem werkt in verwarming en koeling. U hoeft dus enkel de aansluitingen L, N, CO en SWL van elke thermostaat te
verbinden met de bijbehorende aansluitingen van het schakelblok. Zet de jumper (P5) van de Basic thermostaat in de stand
AAN en DIP-switch 1 van het schakelblok in de stand UIT.
Zo worden, wanneer een thermostaat of het schakelblok (via CO(IN)-ingang) omschakelt van verwarmen naar koelen, alle
andere thermostaten en het schakelblok in koelmodus gezet.
Het hele systeem kan enkel terug worden omgeschakeld van koeling naar verwarming via het apparaat (thermostaat of
schakelblok) dat het systeem initieel in koeling heeft gezet.
Sluit de dauwpuntsensor aan op de alarmingang van het schakelblok.
22
Digital WiFi
1
2
3
4
5
6
7
8
Digital
1
2
3
4
5
6
H&C
ST*
DS
10
7
8
1 2 3 4 5
Basic
P5
CO
(ON)
