TM1010
4.1 Identificatie van onderdelen van het testapparaat
De nummering hieronder verwijst naar figuur. 7
1. Roterende schakelaar (van linksonder naar
rechtsboven)
a. Spanning, frequentie en faserotatie
b. Isolatieweerstand @ 1000V
c. Isolatieweerstand @ 500V
d. Isolatieweerstand @ 250V
e. Continuïteit @ 200mA
f. Uit
g. Hoge stroom Ze/Zs en PSC/PFC
h. Non-trip Zs en PFC
i. Automatische ALS-sequentie
j. ALS-triptijd @ ½ IΔN
k. ALS-triptijd @ IΔN
l. ALS-triptijd @ 5IΔN
m. ALS-uitschakeltijd (stijgingstest)
2. Lcd-display
3. Functietoetsen F1, F2, F3 en F4
4. TEST-toets
5. Meetbus (ROOD)
6. Meetbus (GROEN)
7. Meetbus (ZWART)
Opmerking:
de functie die wordt uitgevoerd door de toetsen
F1 - F4 hangt af van de positie van de draaischakelaar.
Voor elke positie van de draaischakelaar geeft de
linkerkant van het LCD-display de functie van de
bovenstaande toets aan.
Gebruikershandleiding

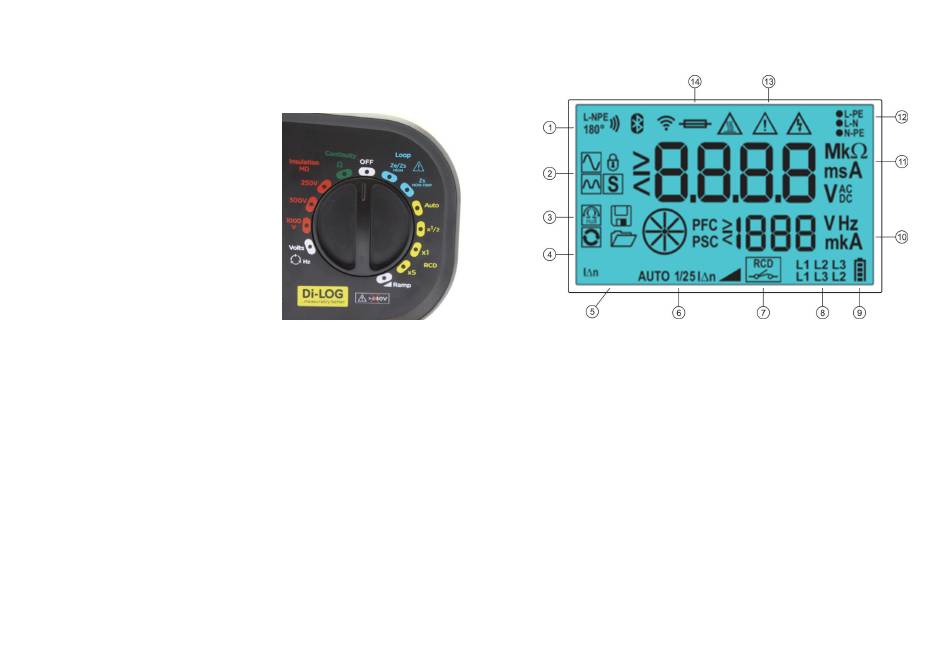

Figuur 8 Functieschakelaar
-13-
TM1010
4.2 LCD Display
Figuur 9
1. Pictogrammen voor functietoets F1. Deze pictogrammen worden
gebruikt om de beschikbare opties voor de geselecteerde test
weer te geven. Door herhaaldelijk op functietoets F1 te drukken,
bladert u door de beschikbare opties.
2. Pictogrammen voor functietoets F2. Deze pictogrammen worden
gebruikt om de beschikbare opties voor de geselecteerde test
weer te geven. Door herhaaldelijk op functietoets F2 te drukken,
bladert u door de beschikbare opties.
3. Pictogrammen voor functietoets F3. Deze pictogrammen worden
gebruikt om de beschikbare opties voor de geselecteerde test
weer te geven. Door herhaaldelijk op functietoets F3 te drukken,
bladert u door de beschikbare opties.
Gebruikershandleiding
-14-
