Montage-, gebruiks- en onderhouds-
handleiding blueMatic EAV
voor gebruik van blueMatic EAV (resp. BM), vleugeldeel 3,5 m kabel + stekker voor
2)
motorkast
voor gebruik van blueMatic EAV met vingerscanner ekey home integra, vleugeldeel
3)
3 m kabel + achtpolige stekker voor stuureenheid ekey home integra
1
voor gebruik van blueMatic EAV met vingerscanner IDENCOM BioKey INSIDE, vleu-
4)
geldeel 3,5 m Kabel + 5-polige stekker te verbinden met Y-Kabel INSIDE EAV 0,5 m
afdekplaat vor vleugel, vlakke stolp 16 mm, ronde hoeken R8, lengte 126 mm, ge-
5)
2
schikt voor kunststof (evt. hout)
afdekplaat voor vleugel, vlakke stolp 20 mm, ronde hoeken R8, lengte 130 mm,
6)
geschikt voor kunststof (evt. hout)
afdekplaat voor vleugel, vlakke stolp 24 mm, rechte hoeken, lengte 134 mm, geschi-
7)
3
kt voor ALU (evt. kunststof)
afdekplaat voor kozijn, vlakke stolp 24 mm, gebogen, rechte hoeken, lengte 350
8)
mm, geschikt voor ALU (met beslaggroef 24 mm), bijv. voor heroal D92 UD
4
AANWIJZING!
geen gebruik van een Winkhaus Kabelverbinding, moeten de STV-connector kabels
5
worden gebruikt voor de motor 6 m (252 288 1).
6
6
7
8
AANWIJZING!
Geschikt voor extra verbruikers (bv. vingerscanner), echter prestatievereisten (zie
volgende aanwijzing) controleren.
AANWIJZING!
Bij gebruik van externe voedingseenheden, volgende punten naleven:
•
uitsluitend voor blueMatic EAV vergrendeling
-
12 V DC (gelijkstroom), gestabiliseerd, min. 1,5 A
•
wanneer blueMatic EAV + toegangscontrole (bv. vingerscanner) worden gebruikt,
dan het vermogen verhogen conform de capaciteit van de extra componenten
(1,5 A + stroom van extra componenten)
Aug. Winkhaus GmbH & Co. KG · Berkeser Str. 6 · D-98617 Meiningen
Technische wijzigingen voorbehouden
Bij niet te scheiden Kabelverbinding (bv. STV-KÜ M1188) of bij

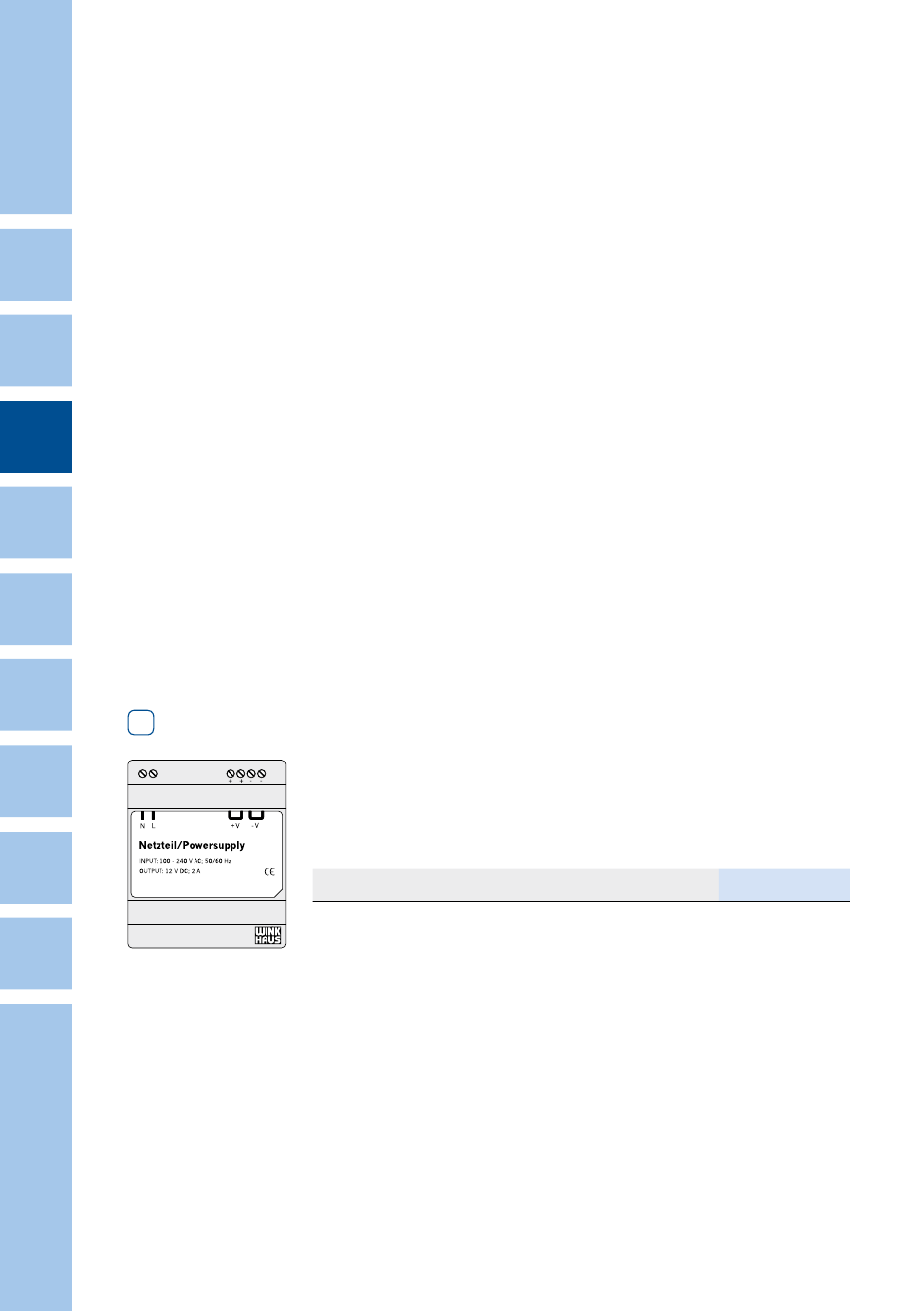

Voedingseenheid
Voedingseenheid voor stroomtoevoer naar blueMatic EAV met
100 - 240 V, 50/60 Hz, 12 V DC, 2 A, voor montage op elektri-
sche rails
STV-VOEDINGSEENHEID 12 V DC/2 A
Het beheer van een tweede EAV-vergrendeling is niet mogelijk.
22
Print-no. 494 061 5
10/2015
246 977 7
www.winkhaus.de
