Samenvatting van Inhoud voor VIGAS 16

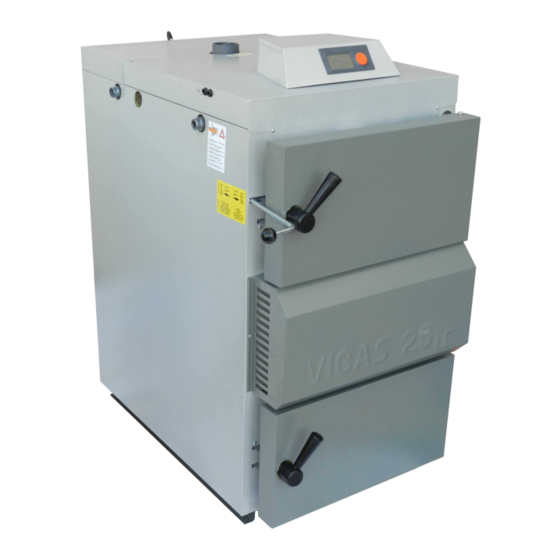

- Pagina 1 Houtvergasser VIGAS Houtvergassers HANDLEIDING VOOR INSTALLATIE, MONTAGE, ONDERHOUD EN GEBRUIK Garantie Certificaat VIGAS en VIGAS Lambda Control met AK 4000 control THERMOTRADE Innovative heating technology...
-
Pagina 2: Inhoudsopgave
Fabrieks verklaring........................1. Technische omschrijving....................2. Technische data......................... 3. Omschrijving AK 4000 control.................... 4. VIGAS ketel - werking......................5. VIGAS ketel - werking met afzuigventilator................ 6. VIGAS – werking met lambda regeling.............. Lambda Control VIGAS ketel - werking met lambda regeling en afzuigventilator...... -
Pagina 3: Gelijkvormigheids Verklaring
Alle mogelijke maatregelen zijn getroffen om de wettelijke voorschriften na te komen. De geldighed van deze verklaring vervalt wanneeer er door onbevoegde wijzigingen worden aangebracht zonder toestemming van VIMAR. Product: Thermische ketel VIGAS a VIGAS met AK4000 control Lambda Control Type:... -
Pagina 4: Technische Omschrijving
Thermotrade 1. TECHNISCHE OMSCHRIJVING VIGAS thermische ketels zijn ontworpen voor het verbruik van droog hout materiaal, van zaagsel tot hout blokken in verhouding tot de grootte van de vulruimte, met een maximum diameter van 20 cm. Zaagsel, houtsnippers, splinters en snoeihout moet altijd verbrand worden samen met houtblokken. De houtvergasser VIGAS 29 UD is ontworpen om bruinkool te verbranden. -
Pagina 5: Technische Data
Houtvergasser VIGAS 2. TECHNISCHE DATA THERMISCHE KETELS VIGAS UD 29 Nominaal vermogen Ketel klasse volgens EN 303-5:2012 Max. Werk druk Brandstof Hout, max. vochtigheid 20% van de brand waarde min. 15 MJ/kg Bruinkool Vermogen 12 - 18 5 – 31... -
Pagina 6: Afmetingen En Positie Ter Beveiliging Van Brandbare Materialen
Inlaat koelspiraal ¾“ Opening voor dompelhuls Opening voor uitlaat koelpiraal ¾“ Aanvoer cv Retour cv Vul en aftapkraan 2.2 KETEL DOORSNEDE Doorsnede VIGAS 16 Doorsnede VIGAS 25 Doorsnede VIGAS 40 Pic. 3 Doorsnede VIGAS 100 Doorsnede VIGAS 60,80 Doorsnede VIGAS 29 UD KEY: 11. -
Pagina 7: Beschrijving Van De Ak4000 Regelaar
Volg de gebruiksaanwijzing 3.2 AANSLUITING OP HET ELEKTRICITEITSNET De AK 4000 regelaar is een geintegreed deel van de VIGAS ketels. De regelaar is verbonden wanneer de stekker in het stopcontact wordt gestoken (220/230V.) Het basis scherm verschijnt op het display. (afb.4). Servo-klep van de VIGAS... -
Pagina 8: Symbolics
Parameter verhogen of verlagen ▲ or 6. Ketel status weergave 3. Weergave rookgasventilator, lambda sensor, Batterij weergave (2 stuks type AA) voor de rookgasgas sensor sluiting vand e servo klep (enkel VIGAS Lambda 4. Weergave nominaal vermogen bij uitschakelen Control van de ketel. -
Pagina 9: Vigas Ketel
Wanneer de ketel op een buffervat is aangesloten zal de regelaar de ketel uitschkelen als de brandstof is opgebrand. De watertemperatuur in de ketel heeft geen invloed op het uitschakelen van de ketel. 4.1 VIGAS KETEL CONTROLE 4.1.1 Ketel activering In het display verschijnt „OFF“ wanneer de ketel is uitgeschakelt. Om de ketel te starten druk op de middelste knop „ENTER“. -
Pagina 10: Uitschakelen Van De Ketel (Automatisch)
De afzuigventilator zorgt voor een snellere afvoer van de rookgassen waardoor deze niet door de vuldeur kunnen ontsnappen. Ook helpt de afzuigventilator om de ketel sneller aan te steken. 5.1 VIGAS KETEL CONTROLE 5.1.1 Ketel activering In het display verschijnt „OFF“ wanneer de ketel is uitgeschakelt. Om de ketel te starten druk op de middelste knop „ENTER“. -
Pagina 11: Ketel In Werking
Houtvergasser VIGAS 5.1.3 Ketel in werking – vergassings fase Tijdens de bedrijfs fase, zolang de rookgastemperatuur end) +20 °C is, werkt de pomp pulserend. Als het pompsymbool knippert is de pomp in werking. De ketel reageert op de kamerthermostaat. Als de kamerthemostaat uitschakelt neemt het ketelvermogen sterk af. -
Pagina 12: Vigas Ketel - Werking
Houtvergasser Vigas Thermotrade 6.1 VIGAS KETEL WERKING Lambda Control 6.1.1 Ketel inschakelen Als de ketel is uitgeschakeld wordt „OFF“ weergegeven op het display, Om de ketel te starten druk op de „ENTER“ toets in het midden. 6.1.2 Ketel ingeschakeld – opwarm fase De servo-klep verplaats zich naar de open positie (servo 100%) wanneer de „ENTER“... -
Pagina 13: Lambda Control
De servo klep sluit volledig ( servo 0%). Primaire en secundaire lucht worden afgesloten. λ 7. VIGAS KETEL MET ROOKGASVENTILATOR Lambda Control De VIGAS ketel werkt in functie van de hoeveelheid zuurstof in de rookgassen gemeten door de Lambda Control lambda sensor en bedient een klep die de primaire en secundaire lucht regelt. -
Pagina 14: Bijvullen Of Uitschakelen (Handmatig)
Houtvergasser Vigas Thermotrade 7.1.3 Ketel in werking – vergassingsfase Tijdens de bedrijfs fase, zolang de rookgastemperatuur end) +20 °C is, werkt de pomp pulserend. Als het pompsymbool knippert is de pomp in werking. De ketel reageert op de kamerthermostaat. Als de kamerthemostaat uitschakelt neemt het ketelvermogen sterk af. -
Pagina 15: Instellen Parameters
Houtvergasser VIGAS 9. INSTELLEN PARAMETERS: Door 2 seconden op „ENTER“ te drukken kunnen op elk moment de parameters worden ingesteld.Druk op de ▲ knop om naar het volgende scherm te gaan. De instellingen zijn afhankelijk van het ketel type 2 sec. -
Pagina 16: Display Contrast
Houtvergasser Vigas Thermotrade 9.7 DISPLAY CONTRAST ∗ ∗ ∗ ∗ Kies het display contrast tussen 18 and 34. 9.8 SCROL MENU Door „yes“ te kiezen worden op het display (afb.7) alle actuele ketel waardes tegelijk weergegeven. Bijv.:Ventilatorsnelheid,keteltemperatuur, Roll rookgastemperatuur, enz. Door „no“ te kiezen is het grafische schema zichtbaar en zijn de waardes een voor een te bekijken met ▲... -
Pagina 17: Service Instellingen Pin 0000 Beveiligd
13.1 SERVICE INSTELLINGEN OPGELET ! De AK4000 regelaar wordt op alle Vigas ketels gebruikt. Het is belangrijk dat het weergegeven symbool overeenkomt met de ketel. Wanneer de ketel uit is „OFF“ verschijnt in het display de ketel afbeelding met hierin het vermogen. -
Pagina 18: Rookgas Sensor
Houtvergasser Vigas Thermotrade 13.1.3 Rookgas sensor Wanneer de rookgas sensor defect is kan deze worden uitgeschakeld. De ketel werkt dan verder zonder de rookgas sensor totdat deze is vervangen. De rookgas sensor wordt niet gebruikt wanneer deze is ge deactiveerd. Kies symbool: yes = ketel met rookgas sensor, no = ketel zonder rookgas sensor. -
Pagina 19: Gebruiksaanwijzing
Houtvergasser VIGAS 14. GEBRUIKSAANWIJZING 14.1 Voor bedrijf: Lees de gebruiksaanwijzing van de ketel en de AK4000 regeling volledig door. Controlleer de waterdruk in het systeem (max. 3 bar). Sluit alle elektrische verbindingen aan ( zoals: pomp, afzuigventilator, kamerthermostaat ) Controlleer of de stenen goed in de ketel zijn geplaatst (afb.3) Controlleer of de metalen afdek panelen goed op hun plaats zitten. -
Pagina 20: Ketel Onderhoud & Reiniging
Houtvergasser Vigas Thermotrade Hout karakteristieken tabel Rendement Rendement gewicht [kg/m Hout [MJ/kg] [MJ/kg] Hardheid * 25% vochtigheid 20% humidity 25% humidity Droogtijdscurve gekloofd hout Populier 12,9 12,3 Spar 15,9 14,0 15,3 13,1 Spar Wilg 16,9 12,8 Pijnboom 18,4 13,6 16,7... -
Pagina 21: Ketel Onderhoud En Reparaties
15.2 ROOKGASKLEP DICHTING Contolleer of de klep goed sluit tijdens het reinigen van de warmtewisselaar (afb.3/24) , De klep moet vrij kunnen bewegen.(afb.3/16).Als de klep slecht sluit kan de ketel geen druk opbouwen en niet vergassen. 15.3 BRANDERVENTIEL Het branderventiel is gemaakt van vuurvast beton en ment de gassen met secundaire lucht zodat de vergassingsvlam optimaal brandt. -
Pagina 22: Lambda Sensor En Rookgas Sensor
Lambda Control toevoer automatisch. Hierdoor is de verbranding optimaal bij elke hootsoort. Bij VIGAS ketels zonder lambda regeling kan het mengsel van primaire en secundaire lucht worden geregeld met de schroeven „1“. De optimale instelling van de secundare lucht schroeven „1“ is 2,5 draai open. -
Pagina 23: Thermisch Veiligheidsventiel
Zijdelingse primaire Stap 6: Het is mogelijk om de vertikalen kanalen te demonteren maar enkel lucht kanalen wanneer absoluut noodzakelijk. Bij de ketels VIGAS 16, VIGAS 25 Stap 6./b en VIGAS 40 ook de zijdelingse primaire lucht kanalen (stap 6/a, stap 6/b). -
Pagina 24: Rookgas Ventilator
„3“ moet teen de ketel worden gemonteerd en aangesloten op de regelaar. De rookgasventilatoris leverbaar in twee diameters. V25 (fabrieks nr. 0507) – voor de VIGAS 16,18DP, 25 V80 (fabrieks nr. 0508) – voor VIGAS 40, 60, 80, 100. Ketel type... -
Pagina 25: Problemen, Oorzaken En Oplossingen
Te weinig schoorsteentrek. De rookgasdiameter moet geopend komt er rook binnen in de stook droter zijn dan de rookgasuitlaat van de ketel. Een ruimte. rookgasventilator is aanbevolen. hoofdstuk.16.2. Barsten in de vuurbaste beton bekleding Dit is geen defect. Ventilator start enkel wanneer deze eerst met Condensator is defect. - Pagina 26 Houtvergasser Vigas Thermotrade Waarschuwings melding Oorzaak / oplossing T max Display geeft T max weer wanneer de ketel temperatuur ingestelde temperatuur meer 8°C overschreid. Fout melding Fout indentificatie (MENU 4) Oorzaak/ oplossing STB Error Ketel is oververhit – wanneer de ketel is afgekoeld, reset de STB zekering.
- Pagina 27 Houtvergasser VIGAS Ketel temperatuur error Ketel sensor is los Maak de sensor los – AK4000D T1 KTY controlleer de sensor Beschadigde sensor –vervang de sensor Rode LED licht op Ketel sensor kortsluiting Beschadigde sensor –vervang AK4000D T1 KTY de sensor Kortsluiting in de bedrading van de ketel sensor –...
-
Pagina 28: Installatie Instructies
Houtvergasser Vigas Thermotrade 19. INSTALLATIE INSTRUCTIES Aanbevolen basis schema’s met de AK4000 regelaar Basis Schema 4 Basis Schema 1 Basis schema 1 Basis schema 2 De AK 4000 ketel regelaar bestuurt gelijktijdig de ketel pomp en de circulatiepomp en laat de kamerthermostaat de drukventilator en de rookgasventilator in het geval van te weinig schoorsteentrek regelen. -
Pagina 29: Vigas Elektrische Aansluitingsvoorschriften
718/2002 Coll en bijlage. Voorschriften volgens SN 73 0823:1983/z1 betreffende brandbare bouwmaterialen moeten worden nageleefd. 19.2 VIGAS ELEKTRISCHE AANSLUITINGSVOORSCHRIFTEN De gebruiker moet de volgende regels naleven: Wanneer de ketel in werking is mogen de volgende handelingen niet worden uitgevoerd: •... -
Pagina 30: Electrisch Schema
Electric schema Description Code AK 4000D Display 4001 AK 4000S printplaat 4002 AK 4000SL Lambda print 4003 0514 Druk ventilator 0516 Condensator 0515 STB zekering 3029 Thermometer type KTY 3026 Gas sensor 3027 type PT 1000 Servo Belimo 3008 Lambda sensor 3009 Voeding RS 25 - 12 4004... -
Pagina 31: Certificate Of Quality And Completion
1+A2:2000, STN EN 50081-1:1995, STN EN 50082-1:2002, STN EN 61000-3-3:2000, STN EN 61000-3- 2:2000+A1+A2:2001. Production inspection day Stamp and signature of manufacturer Aankoop datum Bestel datum Stamp and signature of seller VIGAS commission certificate Produkt VIGAS Serie nummer Aankoop datum Bestel datum Handtekening van de verkoper... - Pagina 32 Houtvergasser Vigas Thermotrade Instructie en garantie instructies: Indien de levering niet complete is moet dit direct na levering gemeld worden aan de verkoper. Transportschade moet direct na levering gemeld worden. Zichtbaar beschadigde ketels moeten niet in ontvangst worden genomen maar geweigerd worden aan de transporteur.
- Pagina 33 Houtvergasser VIGAS Elektrisch aansluit rapport (pomp, rookgasventilator, kamerthemostaat, expander, enz.) Datum Toestel Naam van de Certifikaat nr. Handtekening monteur monteur Garantie en reparatie garantie certifikaat Datum Reparatie nummer Naam van de Certifikaat nr. Handtekening monteur monteur Notities...
-
Pagina 34: Houtvergasser Vigas
Houtvergasser Vigas Thermotrade Serie nummer Houtvergasser VIGAS Fabrikant: VIMAR Vigaš Pavel M. Čulena 25 974 11 Banská Bystrica SLOVAKIA tel.: 00421 48 4187 022 www.vigas.eu, vimar@vimar.sk DISTRIBUTEUR BENELUX: THERMOTRADE Innovative heating technology WWW.THERMOTRADE.BE Technische wijzigingen onder voorbehoud VIMAR 2013 ver.1 Afbeeldingen zijn ter verduidelijking en kunnen afwijken van de werkelijkheid.
