04
KICKSPACE
®
500, 600 & 800
5.0 Voorbereiding
(vervolg...)
l Het vloeroppervlak onder de keukenkast dient schoon en
waterpas te zijn.
l Plaatsing op de vloer - De KICKSPACE
®
wordt direct op de
vloer geplaatst, het toestel is aan de onderzijde voorzien van
vier rubberen voetjes.
l Bevestiging in de plint -
®
• Als alternatief kan de KICKSPACE
in de plint worden
bevestigd.
• Een geschikte ondersteuning dient stevig op de vloer
te worden bevestigd.
• De bovenzijde van de ondersteuning dient op gelijk
niveau te liggen met de onderzijde van de opening
in de plint.
l Bepaal de plaats van de KICKSPACE
®
en zaag de plint uit
volgens de afmetingen van figuur 1a (plaatsing op de vloer) of
figuur 1b (bevestiging in de plint).
A
B

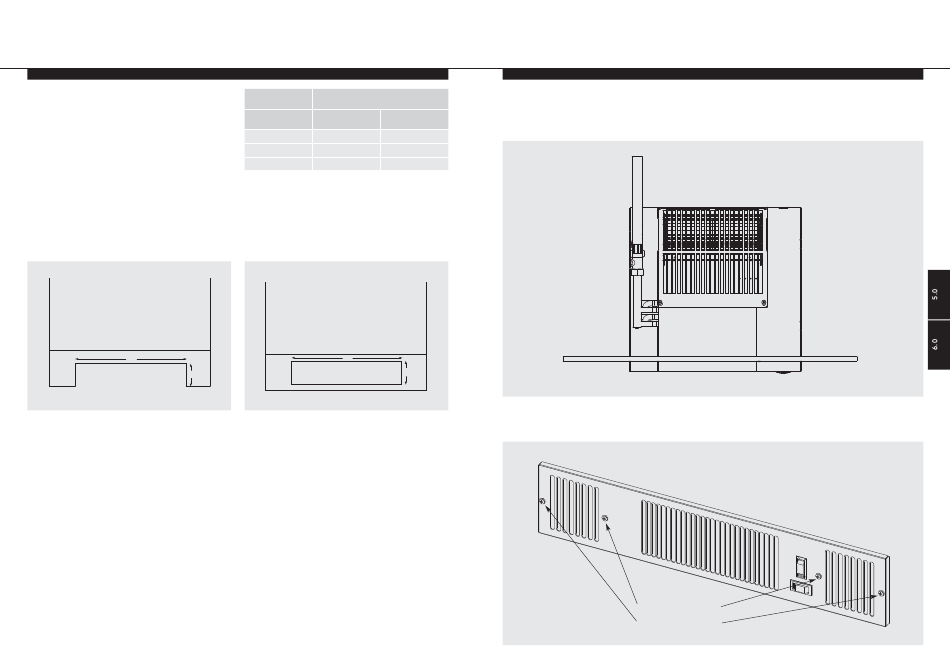

Fig. 1a Plintopening - plaatsing op de vloer
Afmetingen (mm)
Model
A
B
500
466
93
600
520
93
800
573
93
A = Breedte van opening
B = Hoogte van opening
Opmerking: toestelafmetingen zijn weergegeven in hoofdstuk 9
Technische Gegegevens.
A
B
Fig. 1b Plintopening - bevestiging in de plint
®
6.0 Plaatsing Van De KICKSPACE
l Plaats de KICKSPACE
®
onder de keukenkast op de gewenste
locatie, met de voorzijde iets achter de plintlijn.
l Controleer of de flexibele slangen niet zijn geknikt en of het
aansluitsnoer geen hete oppervlakten raakt (zie fig 2).
8mm projectie
Fig. 2
l Breng de grille in lijn met de KICKSPACE
®
en bevestig deze
met de twee meegeleverde schroeven (gebruik de korte
schroeven). (Zie fig 3).
Bevestigingsschroeven (kort)
Bevestigingsschroeven (lang)
Fig. 3
KICKSPACE
®
500, 600 & 800
l Plaats de plint en schuif de KICKSPACE
®
naar voren, zodanig dat deze 8 mm buiten de plint steekt.
Bovenaanzicht
l Bevestig het toestel met grille aan de plint met de twee
meegeleverde schroeven (gebruik de lange
(Zie fig 3).
Vooraanzicht
05
door de opening
schroeven).
