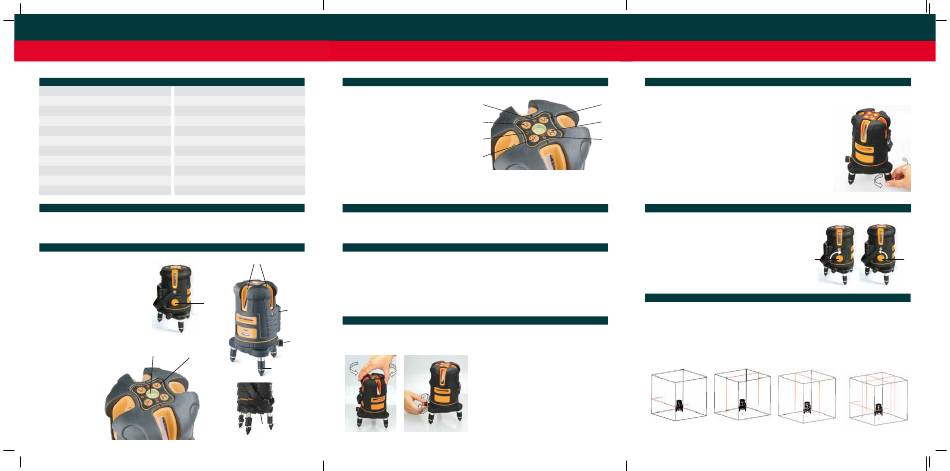

TECHNISCHE GEGEVENS
Zelfnivelleerbereik
±2°
Nauwkeurigheid
± 2 mm / 10 m
Werkbereik zonder ontvanger
30 m*
Werkbereik met ontvanger
ø 80 m
Gebruiksduur met Li-lon accu
15 uur **
Stof-, waterbescherming
IP 65
Zichtbare laserdiodes
9 x 635 nm
Laserklasse
2
Temperatuurbereik
-10°C - +45°C
* Afhankelijk van lichtintensiteit
** Afhankelijk van het aantal ingeschakelde laserdiodes
SET BESTAANDE UIT
Lijnlaser FL66 X-treme SP, vloerstatief, adapter voor statief aansluiting, magnetische richtmerk, rode
laserbril, Li-Ion accu, acculader, houder voor alkaline batterijen, kunststof koffer en gebruikshandleiding.
BEDIENINGSELEMENTEN
1. Doosniveau
2. Toetsenbord
3. Aan / uit draaiknop nivelleerfunctie
4. Laservensters
5. 360° cirkel fijn-afstelknoppen
6. Batterij-, accuhouder
7. 5/8" schroefdraadpunt voor statief
3
8. Afstelbaar vloerstatief
1
2
TOETSENBORD
1. Controle LED aan/uit instrument,
knippert bij lage accuspanning
2. Bediening van de verticale laserlijnen (V1)
3. Bediening van de verticale laserlijnen (V2)
4. Bediening van de horizontale laserlijnen (H)
5. Controle LED manueel functie
6. Aan/uit toets
manueel functie en ontvanger functie
7. Controle LED ontvanger functie
ACCU EN LADER
Het instrument wordt standaard geleverd met een Li-Ion accu met acculader en een houder voor
alkaline batterijen van het type AA.
LI - LON ACCU
De meegeleverde oplaadbare accu dient vóór ingebruikname eerst te worden opgeladen. Sluit de accu-
4
lader aan op de aansluiting op het instrument. Permanent rood licht op de lader geeft aan dat de accu
wordt geladen. Permanent groen licht op de lader geeft aan dat de accu opgeladen is. De werktijd met
een opgeladen accu is ca. 14 uur. Dit is sterk afhankelijk van het aantal ingeschakelde laserdiodes. De
accu kan buiten het instrument geladen worden. Het instrument kan ook gebruikt worden met gewone
AA-alkaline batterijen. Schroef eerst de Li-Ion accu uit het toestel. Plaats de houder met alkaline batte-
rijen in het instrument en schroef deze vast. Let bij plaatsing op de polariteit.
6
BEDIENINGSPANEEL:
ROTERENDE CIRKEL EN FIJNAFSTELLING
FL 66Xtreme SP is uitgerust met een 360° draaibare laserkop. De laser kan worden gedraaid met de
hand of door zorgvuldig gebruik van de fijnafstelknoppen (5.).
5
8
7
OPSTELLEN
Plaats de laser:
1
3
1. Op een statief met 5/8" aansluiting.
Gebruik hierbij de meegeleverde adapter voor statief aansluiting.
2
4
2. Op het vloerstatief. (zit geïntegreerd in de laser)
Stel het instrument zo recht mogelijk op met behulp van
7
5
het ingebouwde doosniveau, zodat het automatische systeem
kan functioneren binnen het zelfnivelleerbereik.
6
INSCHAKELEN
Schakel het instrument, na opstellen in, door de draaiknop (3)
aan de zijkant van de laser om te draaien.
Als het instrument is ingeschakeld gaat de controle LED (1)
bovenop de laser branden.
Bij een akoestisch en optisch (knipperende lijnen) signaal
moet het instrument beter opgesteld met behulp van het
doosniveau bovenop de laser.
SELECTIE VAN LASERLIJNEN:
Na het inschakelen van het instrument kunnen de laserlijnen verder geselecteerd worden d.m.v. onder-
staande knoppen;
• Horizontale lijn: Knop H, nr. 4
• Verticale lijnen: Knop V1 en V2, nr. 2 en 3
De instelmogelijkheden voor zowel de horizontale als verticale lijnen zijn;
• Horizontale lijn: aan of uit
• Verticale lijnen: 2 of 4 lijnen ingeschakeld
3
H
V1
V2
3
H
V1
V2
