KNX
Touch-/Glas-sensor 2-voudig / 3-voudig met kamerthermostaat
5.1 Touch-sensor met kamerthermostaat

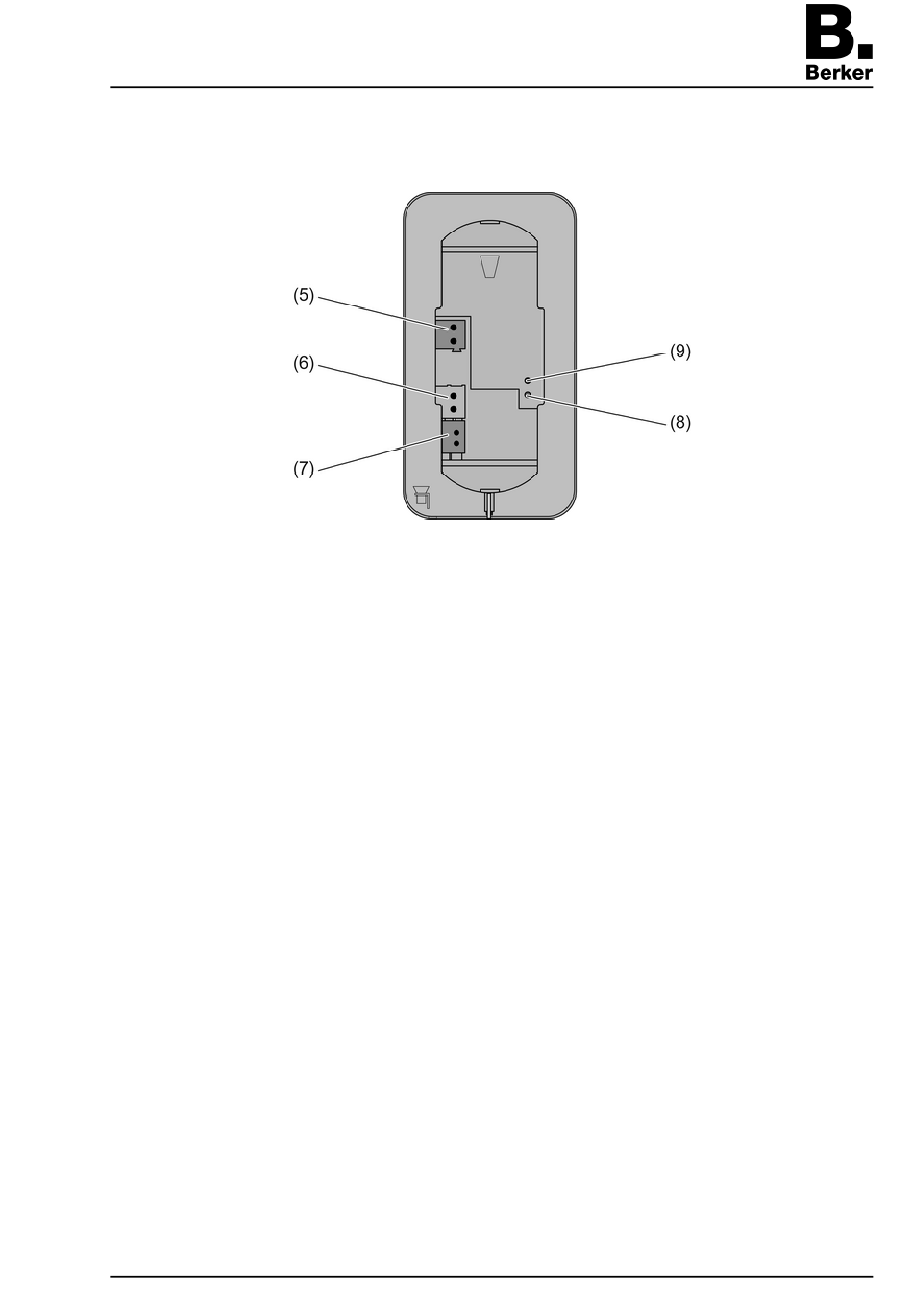

Touch-sensor monteren en aansluiten
(5) Aansluiting voedingsspanning
(6) Aansluiting vloertemperatuur-/afstandssensor (toebehoren)
(7) Aansluiting KNX
(8) Programmeer-LED
(9) Programmertoets
Het apparaat wordt gemonteerd, door het frame vast in de inbouwdoos of op de wand te
schroeven. Een extra demontagebeveiliging wordt uitgevoerd, door het apparaat met een borg-
schroef onder op het montageframe te borgen.
2-voudige inbouwdoos gebruiken. Montage op 1-voudige inbouwdoos of opbouwdoos is niet
mogelijk.
Op de inbouwplaats zijn busspanning en aanvullende voedingsspanning beschikbaar.
i Voor de aanvullende voedingsspanning kan het geel-witte aderpaar van de KNX-buskabel
worden gebruikt.
o
Montageframe (10) uitrichten en op de inbouwdoos of de wand schroeven (afbeelding 11).
Let op de markering TOP = BOVEN. Meegeleverde schroevenset gebruiken.
o
Voedingsspanning op klem (5) aansluiten.
o
KNX busspanning op klem (7) aansluiten.
o
Optie: externe temperatuursensor op klem (6) aansluiten.
i Programmeertoets en -LED zijn alleen vanaf de achterzijde van het apparaat toegankelijk.
Wanneer mogelijk het fysieke adres vóór de uiteindelijke montage in het apparaat laden
(zie hoofdstuk 5.3. Inbedrijfname).
o
Apparaat op de montageframe plaatsen tot deze borgt.
o
Borgschroef (11) onder op de montageframe aantrekken. Kruiskopschroevendraaier pozi-
drive, grootte 0 gebruiken.
32586901
97-09635-000
Afbeelding 10
Seite 8/13
13.09.2013
