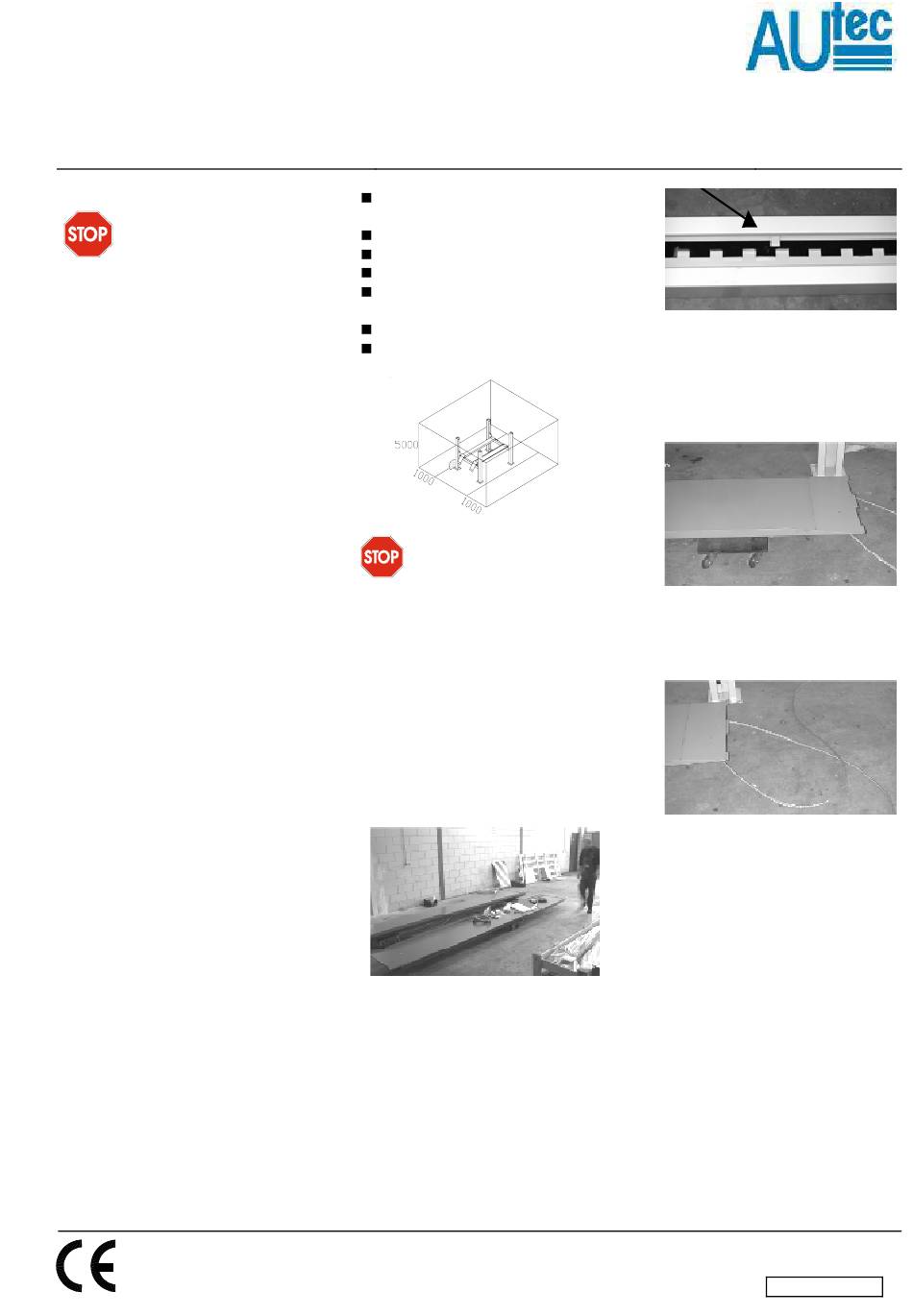

INSTALLATIE-HANDLEIDING
4-koloms
5. INSTALLATIE
Installatie mag alleen worden
uitgevoerd door daartoe bevoegde
personen.
NALOPEN
KONTROLE
ALVORENS TE INSTALLEREN.
De hefbrug moet worden geïnstalleerd
in een gesloten ruimte waar weersom-
standigheden geen invloed hebben. De
plaats van installatie moet voldoende
afstand hebben van was- en verfopslag-
plaatsen en van ruimten waar explosie
gevaar is.
VERLICHTING
Alle delen van de hefbrug moeten gelijk
en voldoende verlicht zijn
VLOER
De hefbrug moet worden geïnstalleerd
op een horizontale, voldoende sterke
vloer, met een minimale dikte van 150
mm. Gemaakt van gewapend beton met
een sterkte van ≥30N/mm
2.
ELEKTRISCH AANSLUITPUNT
De klant moet er voor zorgdragen dat er
zich op de installatieplaats van de motor
een aansluitpunt bevindt dat aan de
gestelde wettelijke eisen. Indien deze
niet aanwezig is zal de betrokken
monteur een noodkabel aanleggen. De
brug zal getest worden waarna de
noodkabel weer weggenomen zal
worden. De klant zal dan voor de
aansluiting van de hefbrug een erkend
installateur moeten inschakelen.
Controleer eerst de volgende punten
voordat
op
het
elektrische
aangesloten wordt:
INSTALLATIE
MATEN
DIE
BELANG ZIJN
De brug moet geïnstalleerd worden met
inachtneming van de maten t.o.v.
andere objecten (Fig. 4) en met
inachtneming van de regelgeving zoals
in de wet van het land waar de hefbrug
wordt geïnstalleerd is vastgelegd.
Let in het bijzonder op:
Industrieterrein IJsselveld, Vlasakker 11, 3417 XT MONTFOORT, The Netherlands
AL3044
AL4044
AL4044/VS
AL4044/VANS
AL5044
AL5044/T
minimale hoogte van plafond op de
installatie plaats 5000 mm
minimale afstand tot muren 1 m
minimale werkruimte 500 mm
ruimte voor bediening
ruimte voor onderhoud, toegang en
vluchtroutes
PUNTEN
positie t.o.v machines
in de nabijheid van stroomaansluit-
punt voor probleemloze aansluiting
Tijdens de installatie mogen er
geen onbevoegde personen in de
veiligheidszone
aanwezig zijn.
Verwijder de verpakking van de
•
rijplaten.
Leg de rijbanen op dolly's en rijd ze
•
globaal op de installatieplaats. De
rijbaan met de bekabeling / hydrauliek
onder de rijplaat moet aan de kant
van de bedieningskolom komen
(fig.5).
net
Open de verpakking van de kolommen
en
leg
VAN
installatieplaats.
vergrendelingsstrips in de kolommen.
Let op: dat deze strip achter de strip(1)
in het midden van de kolom doorloopt
(Fig.6).
Autec Automotive Equipment
Tel:+31 348 477000 Fax:+31 348 475104 E-mail: info@autec.nl
Fig.4
rond
de
brug
Fig.5
de
kolommen
op
de
Monteer
de
UITGAVE 22-7-2008
Leg de dwarstraverses op dolly's. Let
op: dat de dwarstraverse met de
verdeeldoos aan de kant van de
bedieningskolom komt te zitten (Fig.7).
Haal de staalkabel onder de rijplaat
vandaan (Fig.8).
Voer
de
kabels
aan
bedieningskant door de dwarstraverse.
De kabel in de 2
groef vanaf onder
de
gezien moet door het korte gedeelte
van de dwarstraverse gevoerd worden.
De kabel in de 3
groef vanaf onder
de
gezien moet door het lange gedeelte
van de dwarstraverse gevoerd worden
(Fig.9).
Gebruik
hiervoor
bijgeleverde touw.
nl/TD-AL4044-03
Fig.6
Fig.7
Fig.8
de
niet
het
