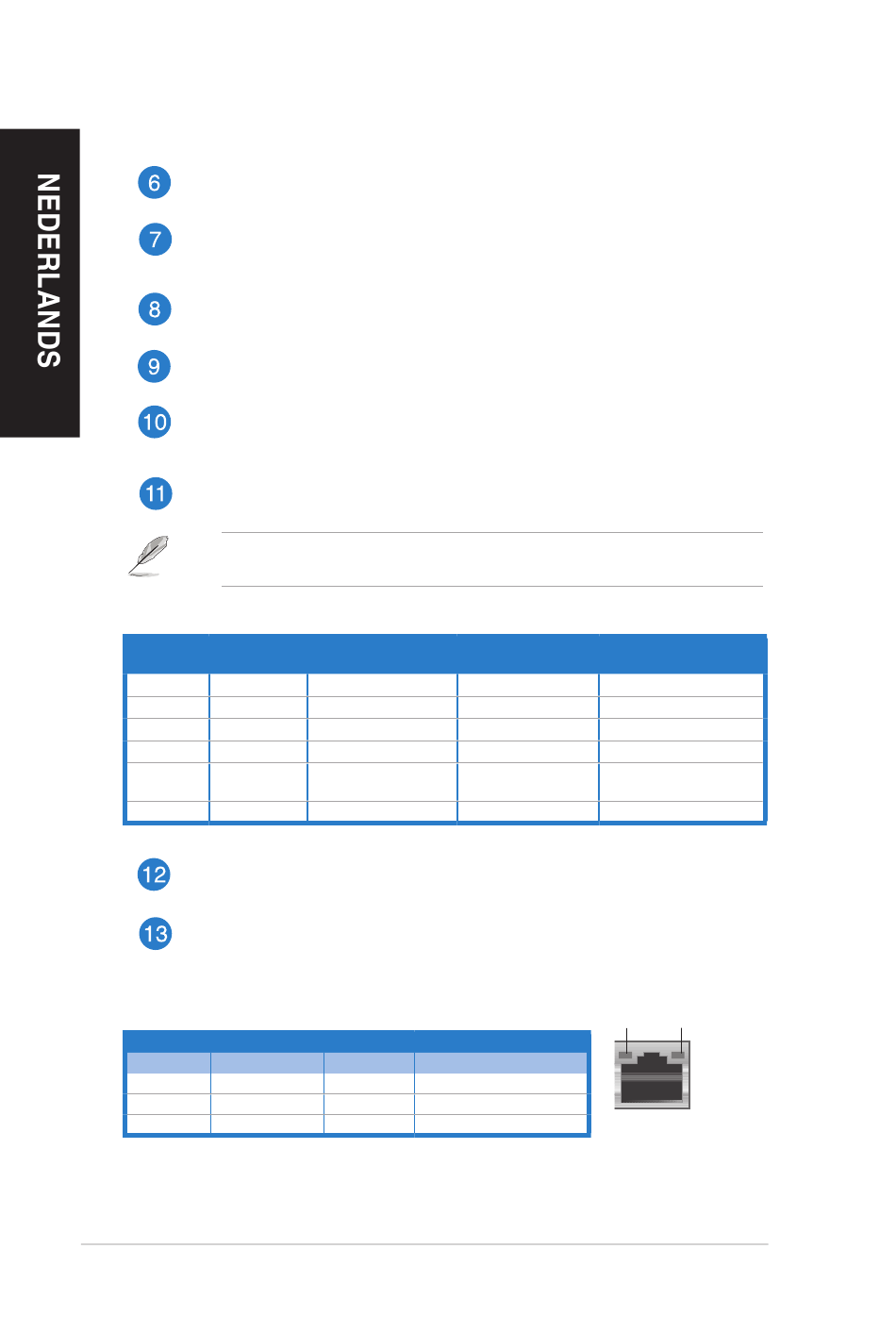

Poort luidspreker zijkant Uit (grijs). Deze poort wordt in een audio-configuratie
van 7.1-kanalen met de luidsprekers aan de zijkant verbonden.
Poort achterste luidspreker Uit (zwart). Deze poort wordt in een audio-
configuratie van 4.1-, 5.1- en 7.1-kanalen met de luidsprekers aan de achterkant
verbonden.
Poort Centrum/Subwoofer (oranje). Deze poort wordt met de centrum/
subwoofer-luidsprekers verbonden.
Microfoonpoort (rose). Op deze poort kan een microfoon worden aangesloten.
Poort lijn Uit (limoen). Op deze poort kan een koptelefoon of luidspreker worden
aangesloten. Bij een configuratie van 4.1-, 5.1- of 7.1-kanalen wordt de functie
van de poort Voorste luidspreker Uit.
Poort lijn In (lichtblauw). Deze poort wordt met een cassette-, cd-, dvd-speler of
andere audiobronnen verbonden.
Raadpleeg de tabel voor audioconfiguratie voor de functies van de audiopoorten in een
configuratie van 2.1-, 4.1-, 5.1- of 7.1-kanalen.
Audio 2.1, 4.1, 5.1, of 7.1-kanalenconfiguratie
Koptelefoon
Poort
2.1-kanalen
Lichtblauw
Lijn In
Limoen
Lijn Uit
Rose
Mic In
Oranje
Zwart
Grijs
Beugel sleufuitbreiding. Verwijder de beugel voor sleufuitbreiding als u een
uitbreidingskaart installeert.
LAN (RJ-45)-poort. Deze poort maakt het mogelijk om via een netwerk-hub een
Gigabit-verbinding naar een Local Area Network (LAN) te maken.
LED-indicaties LAN-poort
Activiteiten-/koppelings-LED
Status
Beschrijving
UIT
Geen koppeling
ORANJE
Gekoppeld
KNIPPEREN
Gegevensactiviteit
14
4.1-kanalen
Lijn In
Voorste luidspreker Uit
Mic In
–
–
–
Achterste luidspreker Uit
–
–
Snelheids-LED
Status
Beschrijving
UIT
10 Mbps-verbinding
ORANJE
100 Mbps-verbinding
GROEN
1 Gbps-verbinding
5.1-kanalen
Lijn In
Voorste luidspreker Uit
Voorste luidspreker Uit
Mic In
Centrum/subwoofer
Centrum/subwoofer
Achterste luidspreker
Achterste luidspreker Uit
Uit
–
Luidspreker zijkant Uit
ACT/
KOPPELINGS-LED
LAN-poort
Hoofdstuk 1: Aan de slag
7.1-kanalen
Lijn In
Mic In
SNELHEIDS-LED
