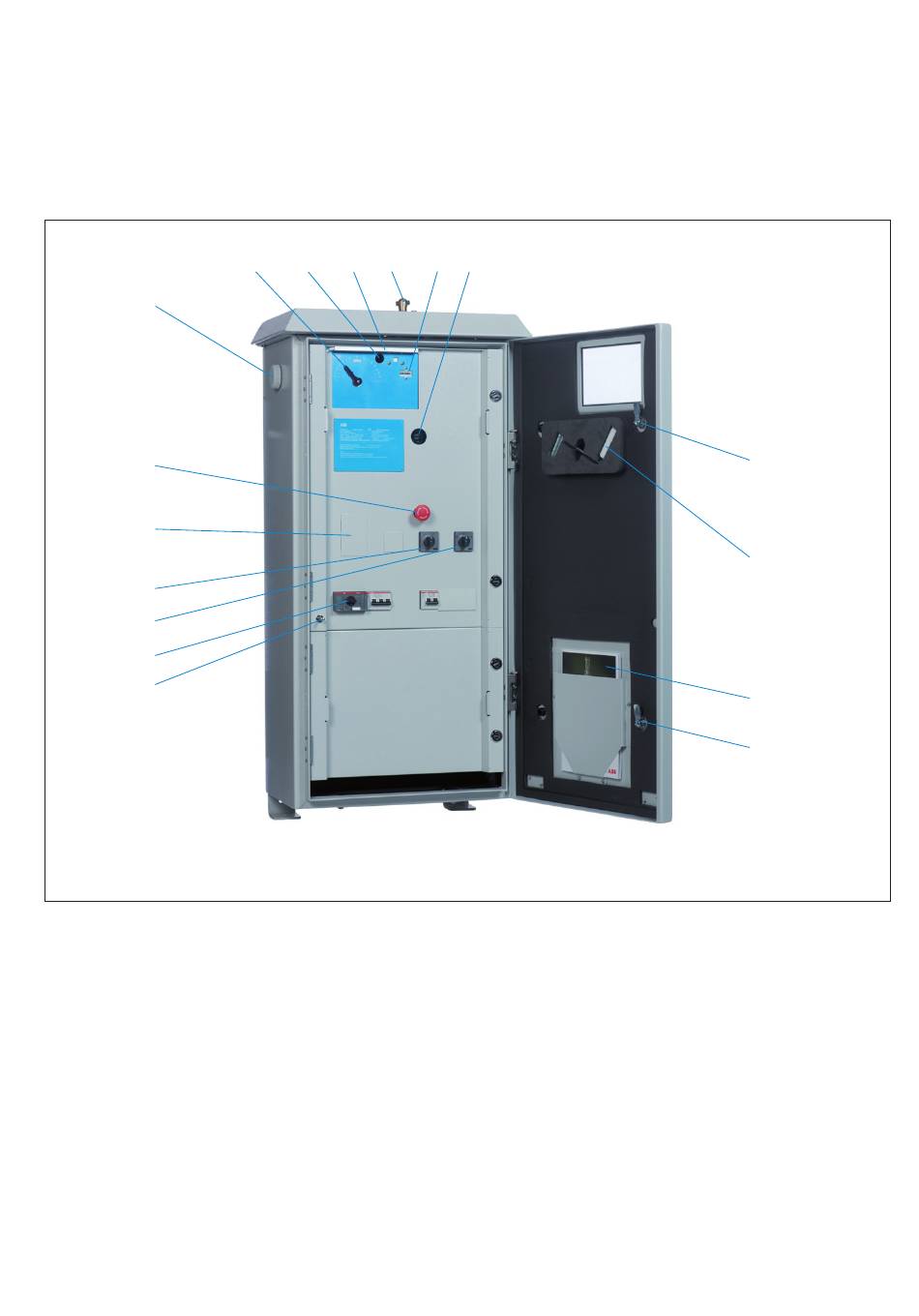

Overzicht van het motorbedieningsmechanisme, type BUL2.
1.
Positie-indicator met sleepwijzers voor max.
en min. positie
2.
Indicator wikkelingkoppelaar in werking
(Rood: in werking, Wit: in positie)
3.
Teller
4.
Uitgaande as met koppelingsdeel met meerdere gaten
5.
As voor slinger
6.
Vergrendeling geschikt voor hangslot
7.
(Optie) Uitgang
1
2
14
4
3
5
8.
Noodstop
9.
Schakelaar TOENEMEN/AFNEMEN
10. Schakelaar LOKAAL/AFSTAND
11. Motorbeveiligingsschakelaar
12. Luchtuitlaat
13. Deurbediende schakelaar voor lamp
14. Lamp
15. Beschrijvingen en circuitschema
16. Slinger
1ZSE 5492-156 nl, Rev. 4 | Gebruikers'handleiding UBB 11
