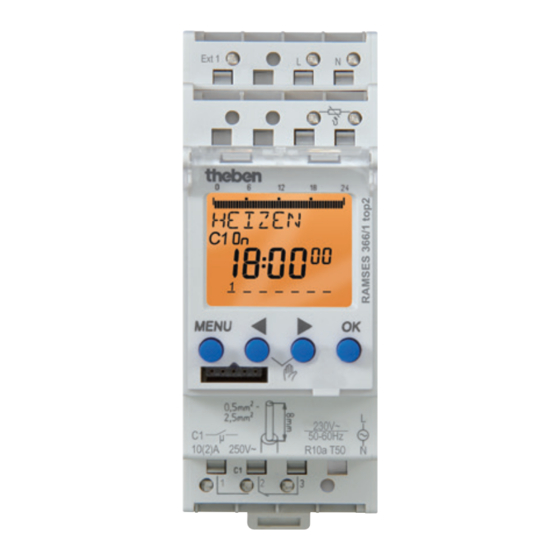

Digitale klokthermostaat
NL
RAMSES 366/1 top2
3660100
1. Fundamentele veiligheidsinstructies
WAARSCHUWING
Levensgevaar door elektrische schokken of brand!
Montage uitsluitend door een elektromonteur
¾
¾
laten uitvoeren!
•
Het apparaat is bestemd voor de montage op DIN-
hoedrails (volgens EN 60715)
•
Komt overeen met type 1 B
•
Als de geheugenkaart is aangebracht, wordt de gangre-
serve (10 jaar) verlaagd (bij batterijvoeding)
!
Geheugenkaart OBELISK top2: vermijd mechanische
belasting of vervuiling tijdens opslag/transport
2. Bedoeld gebruik
•
De digitale klokthermostaat dient voor tijdafhankelijke
bewaking en regeling van de omgevingstemperatuur
•
Gebruik alleen in gesloten, droge ruimtes van hallen,
industriegebouwen
•
2 verschillende temperatuursensoren kunnen worden
gebruikt: een niet regelbare sensor (9070191) en een
regelbare sensor (9070192), waarmee de gewenste
temperatuur indien nodig tijdelijk individueel kan worden
aangepast
Afvoer
Voer het apparaat op milieuvriendelijke wijze af
†
¾

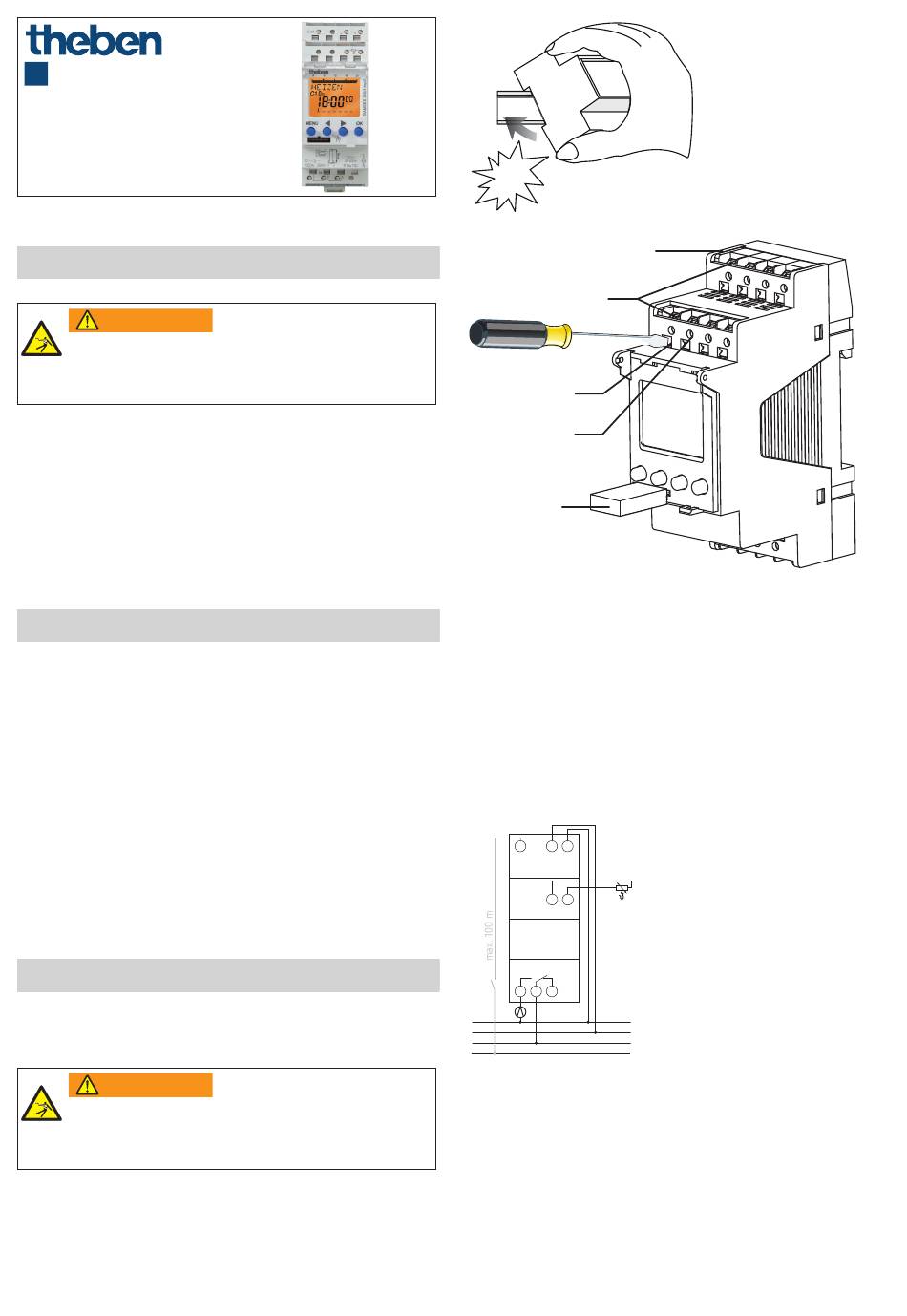

3. Montage en aansluiting
Digitale klokthermostaat monteren
WAARSCHUWING
Levensgevaar door elektrische schokken of brand!
Montage uitsluitend door een elektromonteur
¾
¾
laten uitvoeren!
307185
click
Verende stekkerklem
Opener van
verende stek-
kerklem
Testfunctie
Geheugenkaart
OBELISK top2
(9070404)
Op DIN-hoedrail monteren (volgens EN 60715)
†
¾
Spanning vrijschakelen
†
¾
Tegen opnieuw inschakelen beveiligen
†
¾
Controleren of het apparaat spanningsloos is
†
¾
Aarden en kortsluiten
†
¾
Nabijgelegen, onder spanning staande delen afdekken of
†
¾
afschermen
Kabel aansluiten
Aansluitschema
L N
Ext1
C1
1 2 3
Kabel op 8 mm (max. 9 mm) afstrippen
†
¾
Kabel onder een hoek van 45° in de geopende DuoFix®-
†
¾
stekkerklem steken
L 2 kabels per klempositie mogelijk
Om de DuoFix® stekkerklem te openen, moet u de
†
¾
schroevendraaier omlaag drukken
Kabel losmaken
Opener van de verende stekkerklem met de schroeven-
†
¾
draaier omlaag drukken
Kabel 45°
max. 50 m
N
L
L
L
1
