Gebruikershandleiding Javo Unimax XXL
Versie 28700018

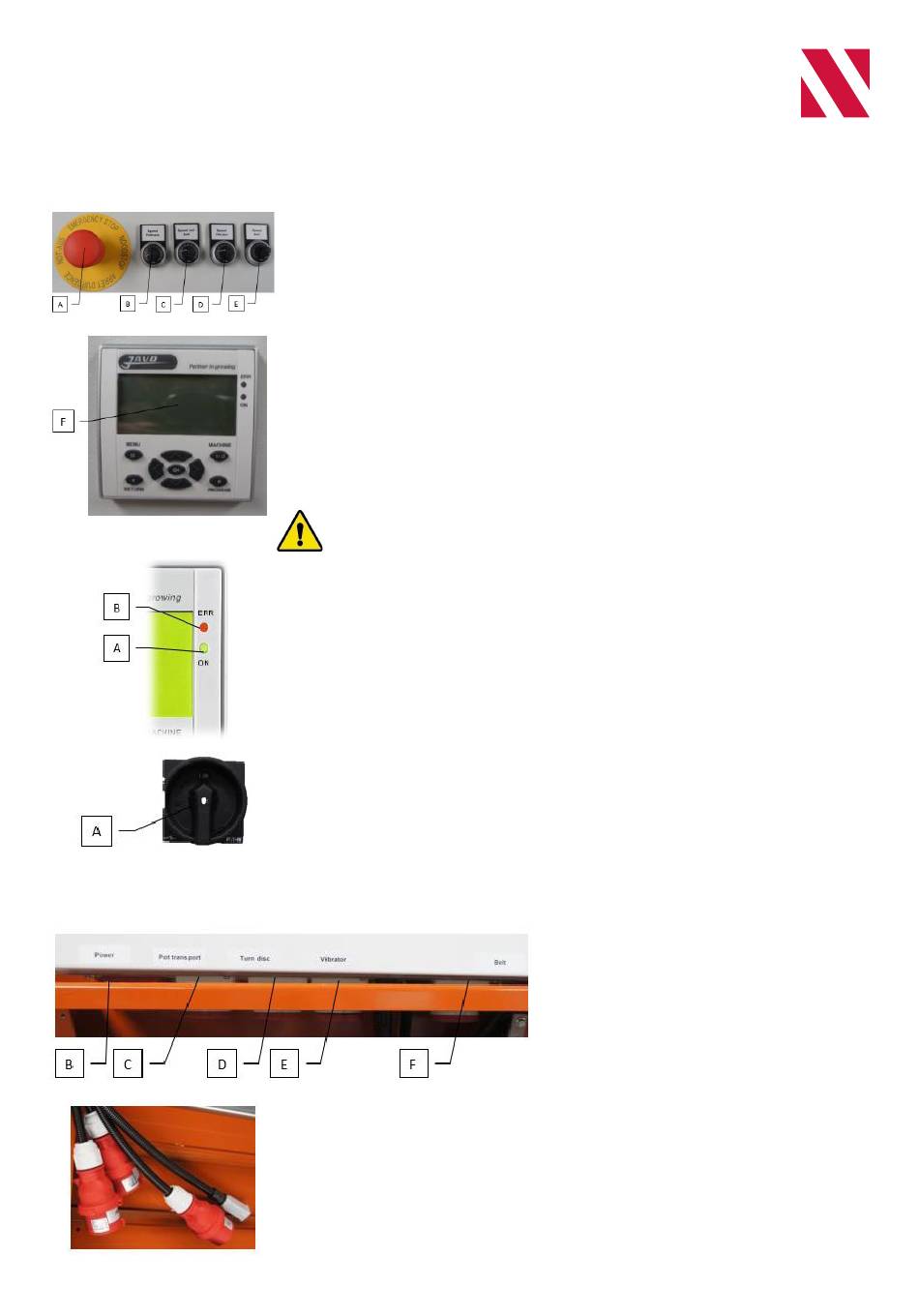

3.6. Bedieningsorganen
De machine wordt ingesteld door middel van het bedieningspaneel. Het bedieningspaneel bestaat uit de
volgende knoppen:
A.
Noodstop knop
B.
Potentiometer snelheid pottentransportband
a. Deze draaiknop regelt de snelheid waarmee de pot naar de vulpositie
wordt getransporteerd.
C.
Potentiometer snelheid grondband
D.
Potentiometer snelheid vibrator
a. Deze draaiknop regelt de snelheid van het trillen van de draaischijf, het
trillen van de schijf zorgt ervoor dat de grond compacter wordt.
E.
Potentiometer snelheid vulband
F.
Bedieningspaneel voor programmeren van instellingen
Met het bedieningspaneel kunt u de parameters van de machine instellen. Het
bedieningspaneel gebruikt u voor instellingen die betrekking hebben op de
werking van de machine. Per potmaat kunt u een programma maken met daarin
de instellingen die voor die potmaat het beste zijn.
Druk niet te hard op de toetsen. Zo kunt u het scherm beschadigen, waardoor
het niet meer goed functioneert. Sla ook niet met voorwerpen op het scherm
en gebruik geen scherpe voorwerpen om toetsen in te drukken.
Weergave status van de machine:
A.
De "ON" lamp op het bedieningspaneel geeft aan dat de machine is gestart.
B.
De "ERR" lamp op het bedieningspaneel geeft aan dat de machine is
gestopt. Indien deze knippert is er een storing actief, de storing die actief
is zal op het display van het bedieningspaneel worden weergegeven. Voor
uitleg van de betreffende storingen zie sectie "Storingen".
Op de elektrokast van de machine bevinden zich de hoofdschakelaar en de
volgende aansluitingen:
A.
Hoofdschakelaar
B.
Hoofdstroom IN
C.
Power connectie pot transport
D.
Power connectie draaischijfmotor
E.
Power connectie vibrator
F.
Power connectie transportband
De vullijn is voorzien van stekkers voor aansluiting van motoren op de Unimax
XXL in verband met demonteren van de pottenbaan voor het eenvoudiger maken
van transport:
pag. 9 / 29
