Samenvatting van Inhoud voor Pego ECP200 EXPERT
- Pagina 1 ECP200 EXPERT Bedieningsvoorschrift LEZEN EN HOU REV. 01-08 ELECTRICAL BOARDS FOR REFRIGERATING INSTALLATIONS...
- Pagina 2 ECP200 EXPERT...
-
Pagina 3: Installatie
TeleWIN- TeleNET monitoring / supervisie systeem Blz. 54 ALARM RELAIS / TeleWIN- TeleNET schakeling Storingzoeken Hfst. 7 Blz. 55 Storingzoeken Appendix Blz. 56 EC conformiteitverklaring Blz. 57 ECP200 EXPERT elektrisch schema Blz. 58 TeleWIN – TeleNET netwerk bedradingschema Blz. 59 Onderdelenlijst EDIENINGSVOORSCHRIFT Rev. 01-08... -
Pagina 4: Introductie

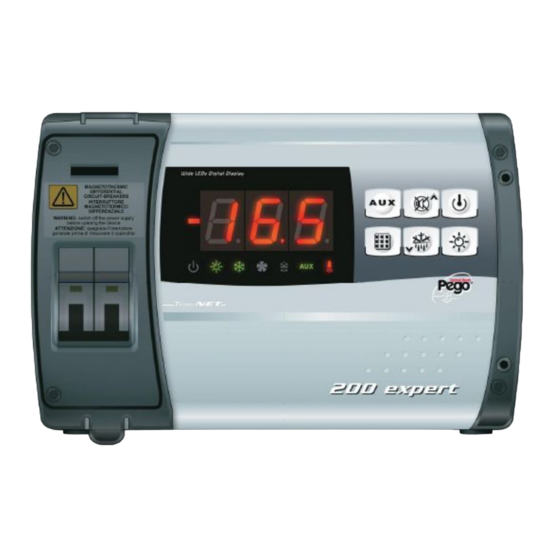

OOFDSTUK LGEMEEN MSCHRIJVING De ECP200 EXPERT is een nieuw regelpaneel voor koel- en vriesruimten met een enkelfase compressor tot 2 PK, speciaal ontworpen om de gebruiker, veiligheid, beveiliging, regeling en eenvoudige installatie te kunnen aanbieden. Het is voor de gebruiker mogelijk om alle componenten in een koelsysteem te regelen: compressor, verdamper ventilatoren, ontdooi-elementen, ruimteverlichting en alarmering. -
Pagina 5: Datagegevens
Hfst. 1 - Introductie ECP200 EXPERT OOFDAFMETINGEN Afmetingen (mm.) DATAGEGEVENS De unit beschreven in deze handleiding heeft een Typeplaat op de zijkant die alle relevante gegevens weergeeft: • Naam van de fabrikant • Code en model van elektrische printplaat • Serienummer •... -
Pagina 6: Hoofdstuk 2: Installatie
1 mm STANDAARD MONTAGE KIT Voor de montage en het gebruik van, wordt de elektronische ECP200 EXPERT regelkast geleverd met: • N° 3 afdichtingen, voor montage tussen de bevestigingsschroeven en de achterzijde van de kast. -
Pagina 7: Installatie Van De Unit
Hfst. 2 - Installatie ECP200 EXPERT INSTALLATIE van de UNIT Fig. 1: Til het transparante deksel die de motorbeveiliging cq. Aan/uit schakelaar afdekt op en verwijder de schroefafdekking rechts Fig. 2: Verwijder de 4 bevestigingsschroeven op het front Fig. 3: ·Sluit het transparante deksel voor de aan/ uit schakelaar. - Pagina 8 Installeer kortsluitoverbelasting beveiligingen in alle voedingskabels die aangesloten zijn met de ECP200 EXPERT. Werkzaamheden en/of onderhoud aan de regelkast mag alleen uitgevoerd worden als de voedingsspanning en eventuele inductieve voedingsbelastingen van de unit is afgesloten. Alleen zo kunnen werkzaamheden veilig uitgevoerd worden.
-
Pagina 9: Hoofdstuk 3: Functies
Hfst. 3 - Functiies ECP200 EXPERT HOOFDSTUK 3: FUNCTIES ECP200 EXPERT PANEEL FUNCTIIES Weergave en instelling van de ruimtetemperatuur nauwkeurig tot 0.1 °C. Weergave van verdamper temperatuur vanuit parameter Systeem regeling activering/reactivering Systeem waarschuwingen (voeler/sensor fouten, minimum en maximum temperatuur... -
Pagina 10: Technische Kenmerken Characteristics
Type sensoren die kunnen worden aangesloten NTC 10K 1% Resolutie 0,1 °C. Sensor uitleesnauwkeurigheid ± 0,5 °C Uitleesbereik -45…+45 °C ECP200 EXPERT – Uitgang kenmerken - max. toegestane belasting (230 V AC) Compressor 1500W (AC3) Ontdooielementen 3000W (AC1) Ventilatoren 500W (AC3) - Pagina 11 ECP200 EXPERT Garantie De elektronische regelaars in de ECP200 EXPERT hebben een garantieperiode van 24- maanden m.b.t. alle productie en materiaalfouten. Als het systeem niet goed werkt of defect gaat ten gevolge van ondeugdelijk gebruik vervalt uiteraard de garantie. Het is sterk aan te bevelen om alle instructies/ informatie betreffende de technische details goed door te lezen.
- Pagina 12 Hfst. 5 – Parameter programmering ECP200 EXPERT 5: PARAM. PROGRAMMERING OOFDSTUK REGEL PANEEL FRONT TOETSENBORD Toets: Extra RELAIS Regeling (bij de versie met alarm relais regelt het relais handmatig als parameter AU=1) Toets: Omhoog / Geluid uit van zoemer Toets: STAND BY (als het systeem uitschakelt knippert de LED)
-
Pagina 13: Led Weergave
CHAP. 5 – Param. programmering ECP200 EXPERT LED WEERGAVE 1. Ruimtetemperatuur / parameters 2. Stand-by (knippert stand-by. Uitgangen zijn niet bekrachtigd) 3. Ruimteverlichting (knippert als deurschakelaar geactiveerd is) 4. Koeling (geeft inbedrijf compressor aan) 5. Ventilatoren 6. Ontdooiing 7. Auxiliary 8. -
Pagina 14: Instellen En Weergave Set Points
Hfst. 5 – Parameter programmering ECP200 EXPERT ALGEMEEN Om de veiligheid te vergroten en om de bediening te vereenvoudigen, heeft de ECP200 EXPERT twee programma niveaus; het eerste niveau (Level 1) wordt gebruikt om de frequent te modificeren SETPOINT parameters te configureren. Het tweede programma niveau (Level 2) is voor algemene parameter programmering van de verschillende regel instellingen. - Pagina 15 Hfst. 5 – Parameter programmering ECP200 EXPERT NIVEAU 1 PROGRAMMIERNG (Gebruikers niveau) Ga als volgt te werk om toegang te krijgen tot het niveau 1 instellingen menu. 1. Druk de (t) en (u) toets tegelijk in en houdt deze een aantal seconden vast tot dat de eerste programma waarde in het display verschijnt.
-
Pagina 16: Lijst Met Niveau 1 Variabelen (Gebruikers Niveaul)
Hfst. 5 – Parameter programmering ECP200 EXPERT LIJST MET NIVEAU 1 VARIABELEN (Gebruikers niveaul) FABR. VARIABELEN VERKLARING WAARDE INST. Temperatuur differentie vergeleken met het SETPOINT 0.2 - 10 °C 2°C Ontdooi interval (Uur) 0 - 24 uur 4 uur Ontdooibeïndigings-setpoint. - Pagina 17 Hfst. 5 – Parameter programmering ECP200 EXPERT NIVEAU 2 PROGRAMMERING (Installateur niveau) Om toegang te krijgen tot het tweede programmering niveau drukt u de omhoog (t) en omlaag (u) toets en de verlichting toets gelijktijdig in gedurende enkele seconden. Als de eerste programma variabele verschijnt, zal het systeem automatisch in stand-by gaan.
- Pagina 18 Hfst. 5 – Parameter programmering ECP200 EXPERT Minimum tijd tussen uit en inschakelen van 0…15 min 0 min de compressor. Ruimtesensor waarde correctie -10…+10 0 = NO Compressor beveiliging contact status 0 = NO 1 = NC Compressor veiligheidstijd voor...
-
Pagina 19: Inschakelen Van De Ecp200 Expert
LED's zullen voor een paar seconden gelijktijdig branden. COMPRESSOR AAN / UIT CONDITIES 5.12 De ECP200 EXPERT regelaar activeert de compressor als de ruimtetemperatuur de instelling + differentie (r0) overschrijdt; hij schakelt de compressor uit als de ruimtetemperatuur lager is dan de instelling. 5.13... -
Pagina 20: Heetgas Ontdooiing
Hfst. 5 – Parameter programmering ECP200 EXPERT HEETGAS ONTDOOIING 5.14 Stel parameter d1 =1 om te ontdooien in omkeercyclus mode. Het compressor relais en ontdooirelais zijn geactiveerd tijdens de ontdooifase. Om een deugdelijke regeling van het systeem te verzekeren moet de installateur de ontdooiuitgang gebruiken: dit moet openen van het cyclus omkeer magneetventiel toestaan en het sluiten van het vloeistof magneetventiel. -
Pagina 21: Hoofdstuk 6: Opties
ECP200 EXPERT HOOFDSTUK 6: OPTIES TeleWIN / TeleNET MONITORING/SUPERVISIE SYSTEEM Voor aansluitingen betreffende het TeleWIN-TeleNET / monitoring/supervision systeem zie APPENDIX A.3 a blz. 58 van deze handleiding en, voor de ECP200 EXPERT jumper JP2 zoals beschreven in 6.2. TeleWIN/ TeleNET SYSTEEM EDIENINGSVOORSCHRIFT Rev. -
Pagina 22: Alarm Relais / Telewin-Telenet Schakeling
Hfst. 6 - Opties ECP200 EXPERT ALARM RELAIS / TeleWIN-TeleNET SCHAKELING Fig. 1: Open het front van de kast zoals beschreven in hoofdstuk. 2.3 (blz. 7): draai deze 180° naar beneden om toegang te krijgen tot de elektronische print. Fig.2: ·Verwijder... -
Pagina 23: Hfst. 7: Oplossen Van Storingen
HFST. 7: OPLOSSEN VAN STORINGEN OPLOSSEN VAN STORINGEN Bij storingen waarschuwt de ECP200 EXPERT de gebruiker door een alarmcode weer te geven en de interne zoemer te activeren Als een alarm is aangesproken zal het display een van de volgende berichten weergeven. - Pagina 24 Appendix ECP200 EXPERT APPENDIX EC conformiteitverklaring COSTRUTTORE / MANUFACTURER PEGO S.r.l. Via Piacentina, 6/b 45030 Occhiobello (RO) – Italy – Tel. (+39) 0425 762906 Fax. (+39) 0425 762905 DENOMINAZIONE DEL PRODOTTO / NAME OF THE PRODUCT MOD.: ECP200 EXPERT IL PRODOTTO E’ CONFORME ALLE SEGUENTI DIRETTIVE CE/HET PRODUCT IS...
- Pagina 25 Appendix ECP200 EXPERT ECP200 EXPERT Bedradingsschema EDIENINGSVOORSCHRIFT Rev. 01-08 . 25...
-
Pagina 26: Telewin / Telenet Netwerk Aansluit Diagram
Appendix ECP200 EXPERT TeleWIN / TeleNET NETWERK AANSLUIT DIAGRAM VOOR BEDRADINg STEL DE ALARM RELAIS / TELEWIN SCHAKEL- FUNCTIE IN VIA DIP-SWITCH ZOALS BESCHREVEN IN Hfst. 6.2 Morsettiera di collegamento TeleWIN-TeleNET Aansluitklemmen TeleWIN-TeleNET connectie EDIENINGSVOORSCHRIFT . 26 Rev. 01-08... - Pagina 27 Appendix ECP200 EXPERT Onderdelenlijst REF. Omschrijving KAST ACHTERZIJDE IN ABS KAST FRONT IN ABS FRONT DEKSEL IN TRANSPARANT POLYCARBONATE KAST FRONT OPENING SCHARNIER KAST SLUITSCHROEVEN PRINT BEVESTIGINGSSCHROEVEN MOTOR BEVEILIGINGSSCHAKELAAR CPU PRINT POLYCARBONATE SCHROEVENDEKSEL AARKLEM BEVESTIGING EDIENINGSVOORSCHRIFT Rev. 01-08 . 27...
- Pagina 28 ECP200 EXPERT NOTITIES EDIENINGSVOORSCHRIFT . 28 Rev. 01-08...
- Pagina 29 ECP200 EXPERT NOTITIES EDIENINGSVOORSCHRIFT Rev. 01-08 . 29...
- Pagina 30 ECP200 EXPERT NOTITIES EDIENINGSVOORSCHRIFT . 30 Rev. 01-08...
- Pagina 31 ECP200 EXPERT NOTES EDIENINGSVOORSCHRIFT Rev. 01-08 . 31...
- Pagina 32 ECP200 EXPERT PEGO S.r.l. Distributore: Via Piacentina, 6/b 45030 OCCHIOBELLO –ROVIGO- Tel : 0425 762906 Fax: 0425 762905 www.pego.it EDIENINGSVOORSCHRIFT . 32 Rev. 01-08 e-mail: info@pego.it...
