Blad- en afvalzuiger
Originele gebruiksaanwijzing
3. Schroef de console op de zijplaten vast.
4. Om het transporteren te vereenvoudigen
zijn de stangen voor de hoogteverstelling in
twee delen meegeleverd. De voor het
monteren benodigde bouten zitten in de
gaten in de stangen.
5. Maak
6. Houd de uiteinden van de stangen met de
gaten tegenover elkaar. Leg een ring onder
elk van de bouten en moeren en draai deze
vast.
7. De luchtgeleider naar de uitblaasopening
moet tussen de rotor en de console
gemonteerd worden.
8. Neem de borgmoeren en ringen van de flens
op de console los.
9. Neem vervolgens de bevestigingsmaterialen
(bouten, ringen en moeren) van de flens van
de luchtgeleider los.
10. Houd de luchtgeleider tegen de console en
bevestig ze met ringen en borgmoeren aan
elkaar.

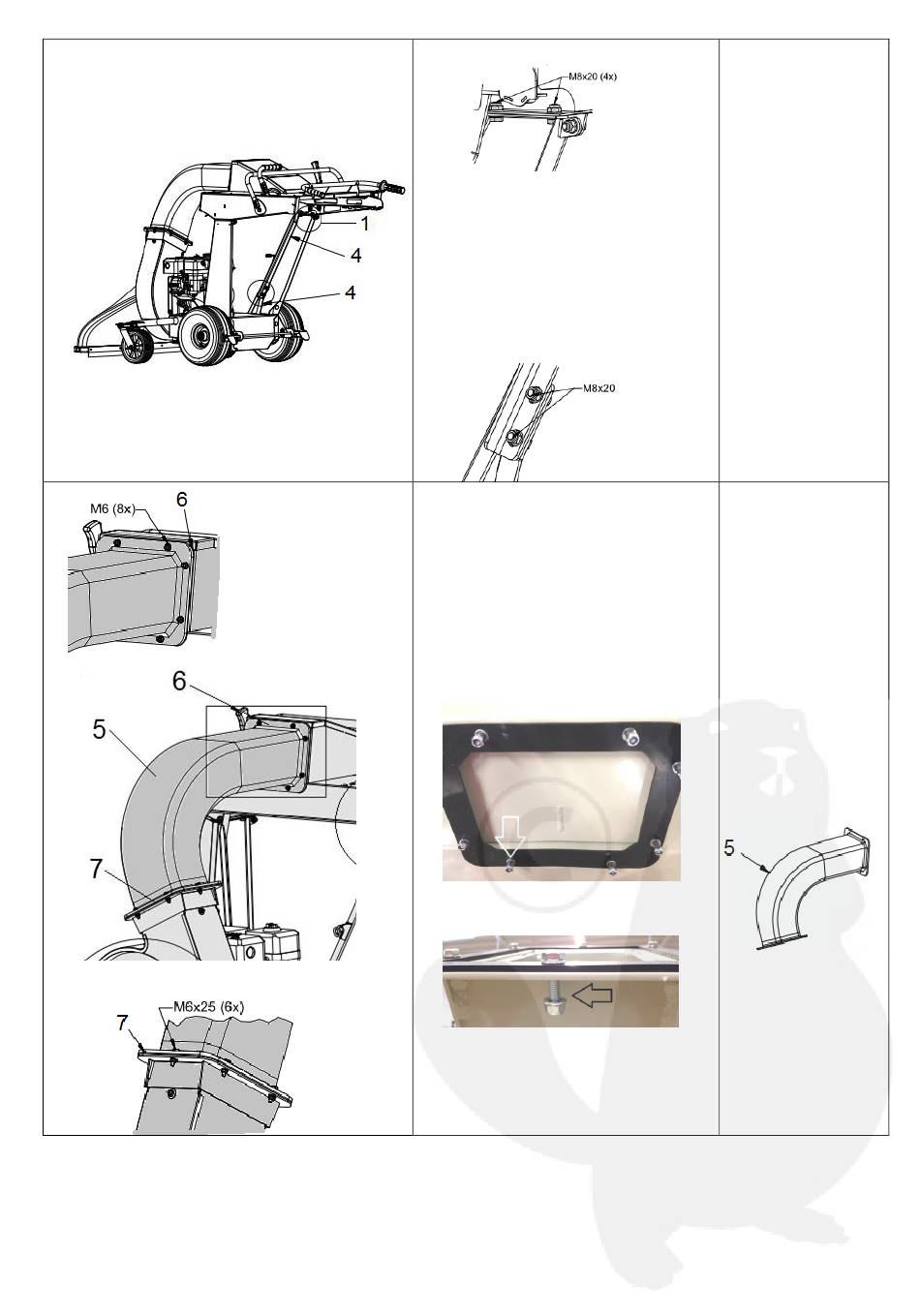

11. Bevestig de luchtgeleider met de bouten aan
het rotorhuis, zie afbeelding hieronder.
1
Bevestigingsmaterialen
uit stap 1
4
Stang voor
hoogteverstelling
5
Luchtgeleider
6
Flens met rubberen
afdichting
(M6x25)
7
Flens met rubberen
afdichting
(Borgmoer M8)
De benodigde bouten,
ringen en moeren zitten
aan de betreffende flens
vast. Bevestig de bouten
op dezelfde manier.
