Nok voor zadeldak

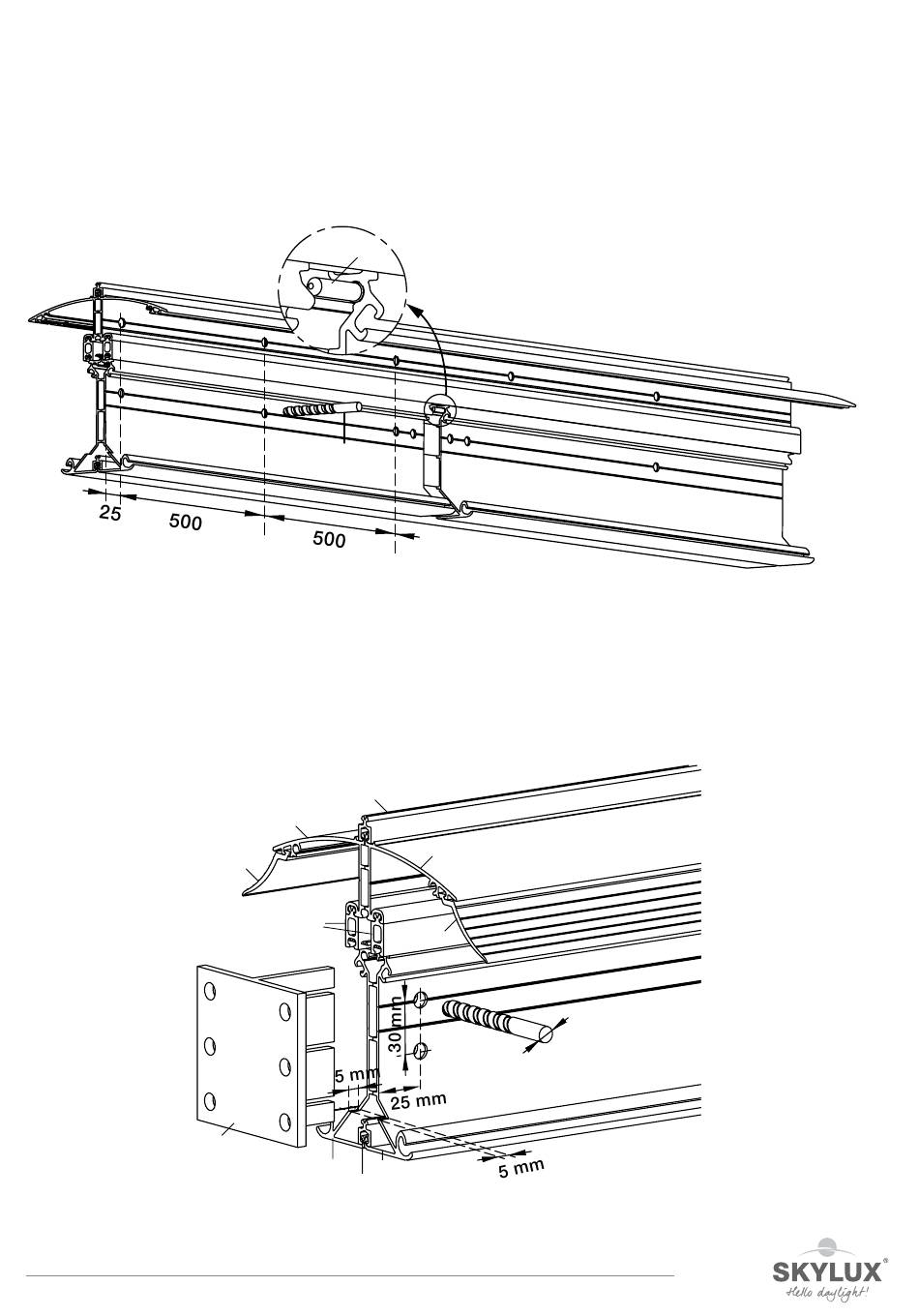

VOORBEREIDING
Boor om de 500 mm in de indicatielijn van het onderste en bovenste muurprofiel met Ø 8 mm en bout de profielen rug aan rug tegen
elkaar met de BMR bevestigingssets. Indien het nokprofiel uit meerdere lengtes bestaat, moeten de profielen geschrankt worden
samengesteld. Gebruik de verbindingstiften 909 om de profielen te koppelen. Indien het bovenste muurprofiel (MT) onderbroken is,
moet de verbinding aan de onderzijde afgedicht worden met een zelfklevende aluminium tape (niet meegeleverd). Laat deze dichting
doorlopen tot onder de rubber C1CX.
NCZ
Schuif de nokconsole NCZ in de kopse kant van gemonteerde nokprofiel en boor door beide onderste muurprofielen en de nokcon-
sole met ø 8 mm op de aangegeven posities. Schuif de rubber C1CX in de bovenste muurprofielen MT.
09/09/2021
909
ø 8 mm
Y10
MT
C1CX
Y16P
MB
MB
Y10
MT
C1CX
ø 8 mm
N_MH_Montagehandleiding_Skylux_Climax_Panorama
41/60
