Bedieningshandleiding
Veiligheidsmodule
7 Demontage en verwerking
7.1 Demontage
De.veiligheidsmodule.mag.uitsluitend.in.spanningsloze.toestand.gede-
monteerd.worden.
7.2 Afvalverwijdering
De.veiligheidsrelaismodule.moet.op.een.correcte.manier.volgens.de.
geldende.nationale.voorschriften.en.wetgevingen.afgevoerd.worden.
8 Bijlage

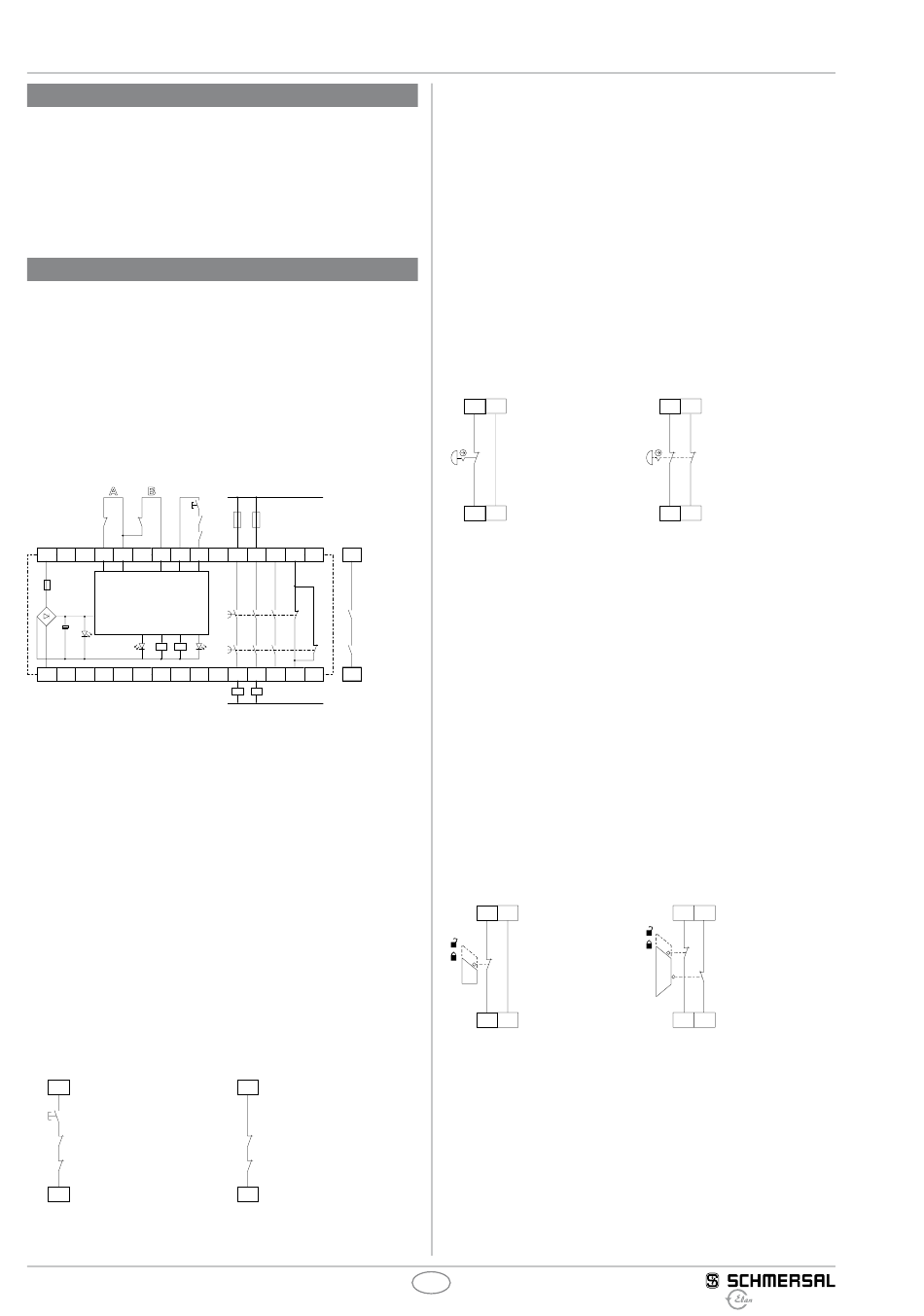

8.1 Aansluitvoorbeelden
Het voorbeeld toont een tweekanalige aansturing van een veilig-
heidsdeurbewaking met twee contacten A en B, waarvan minstens
een gedwongen verbrekend contact, met externe resetknop J
(Afb. 2)
•.Vermogenszijdig:.tweekanalige.aansturing,.geschikt.voor.contactver-
sterking.of.contactvermenigvuldiging.via.externe.relais.met.gedwon-
gen.uitgevoerde.contacten.
•. De.sturing.herkent.kabelbreuken.en.aardlekken.in.het.bewakingscircuit.
• S.=.Terugkoppeling
J
K
B
S
K
A
A1
S12 S11
S22 X1 X2
F1
a)
Ui
K1
K2
A2
Afb..2.a).Besturing
8.2 Startconfiguratie
Externe resetknop (niet-bewaakte start) (Afb. 3)
•.De.externe.resetknop.wordt.in.serie.in.de.terugkoppeling.opgenomen.
•.De.veiligheidsmodule.wordt.door.het.drukken.van.de.resetknop.
geactiveerd.
Automatische start (Afb. 4)
•.De.automatische.start.wordt.geprogrammeerd.door.het.aansluiten.
van.de.terugkoppeling.op.de.klemmen.X1-X2..Als.de.terugkoppeling.
niet.nodig.is,.moet.hier.een.overbrugging.gemaakt.worden
• Opgelet:.Niet.toegelaten.zonder.bijkomende.maatregel.indien.het.risico.
bestaat.dat.men.over.de.beschermvoorziening.heen.kan.stappen!
•.Bij.gebruik.van.de.veiligheidsmodule.SRB.031LC./.0,6.sec.met.de.
bedrijfsmodus."automatische.start".moet.een.automatische.herstart.
na.het.stilzetten.in.geval.van.nood.volgens.EN.60204-1.paragraaf.
9.2.5.4.2.en.10.8.3.door.de.overkoepelende.module.verhinderd.
worden.
X1
J
K
A
K
B
X2
Afb..3
4
L1
17 27 37
45
K
K1
A
K
K2
B
18 28 38
46
K
K
A
B
N
X1
K
A
K
B
X2
Afb..4
8.3 Sensorconfiguratie
Eenkanalig noodstopcircuit met bedienorganen volgens
DIN EN ISO 13850 (EN 418) en EN 60947-5-5 (Afb. 5)
•.De.besturing.herkent.kabelbreuken.en.aardlekken.in.het.besturings-
circuit.
•.Mogelijke.categorieën:.
–.1.volgens.EN.954-1.
–.2.–.PL.d.volgens.DIN.EN.ISO.13849-1
Tweekanalig noodstopcircuit met bedienorganen volgens
DIN EN ISO 13850 (EN 418) en EN 60947-5-5 (Afb. 6
•.De.besturing.herkent.kabelbreuken.en.aardlekken.in.het.besturings-
circuit.
•.Dwarssluitingen.tussen.de.besturingscircuits worden niet herkend.
•.Mogelijke.categorieën:.–.3.volgens.EN.954-1.–.4.volgens.EN.954-1.
(met.beschermde.bekabeling).–.. 4 .–.PL.e.volgens.DIN.EN.ISO.13849-
S11
S12
S12
S22
Afb..5
Eenkanalige veiligheidsdeurbe waking met vergrendel-
voorzieningen volgens EN 1088 (Afb. 7)
•.Minstens.een.gedwongen.verbrekend.contact.vereist.
•.De.besturing.herkent.kabelbreuken.en.aardlekken.in.het.besturings-
circuit.
•.Mogelijke.categorieën:.
–.1.volgens.EN.954-1.
–.2.–.PL.d.volgens.DIN.EN.ISO.13849-1
Tweekanalige veiligheidsdeurbewaking met vergrendel-
voorzieningen volgens EN 1088 (Afb. 8)
•.Minstens.een.gedwongen.verbrekend.contact.vereist.
•.De.besturing.herkent.kabelbreuken.en.aardlekken.in.het.besturings-
circuit.
•.Dwarssluitingen.tussen.de.deurbewakingscircuits worden niet her-
kend.
•.Mogelijke.categorieën:.–.3.volgens.EN.954-1.–.4.volgens.EN.954-1.
(met.beschermde.bekabeling).–.. 4 .–.PL.e.volgens.DIN.EN.ISO.13849-
S11
S12
S12
S22
Afb..1.7
NL
SRB 031LC/0,6 sec
1.(met.beschermde.bekabeling)
S11
S11
S12
S22
Afb..6
1.(met.beschermde.bekabeling)
S11
S11
S12
S22
Afb..8
