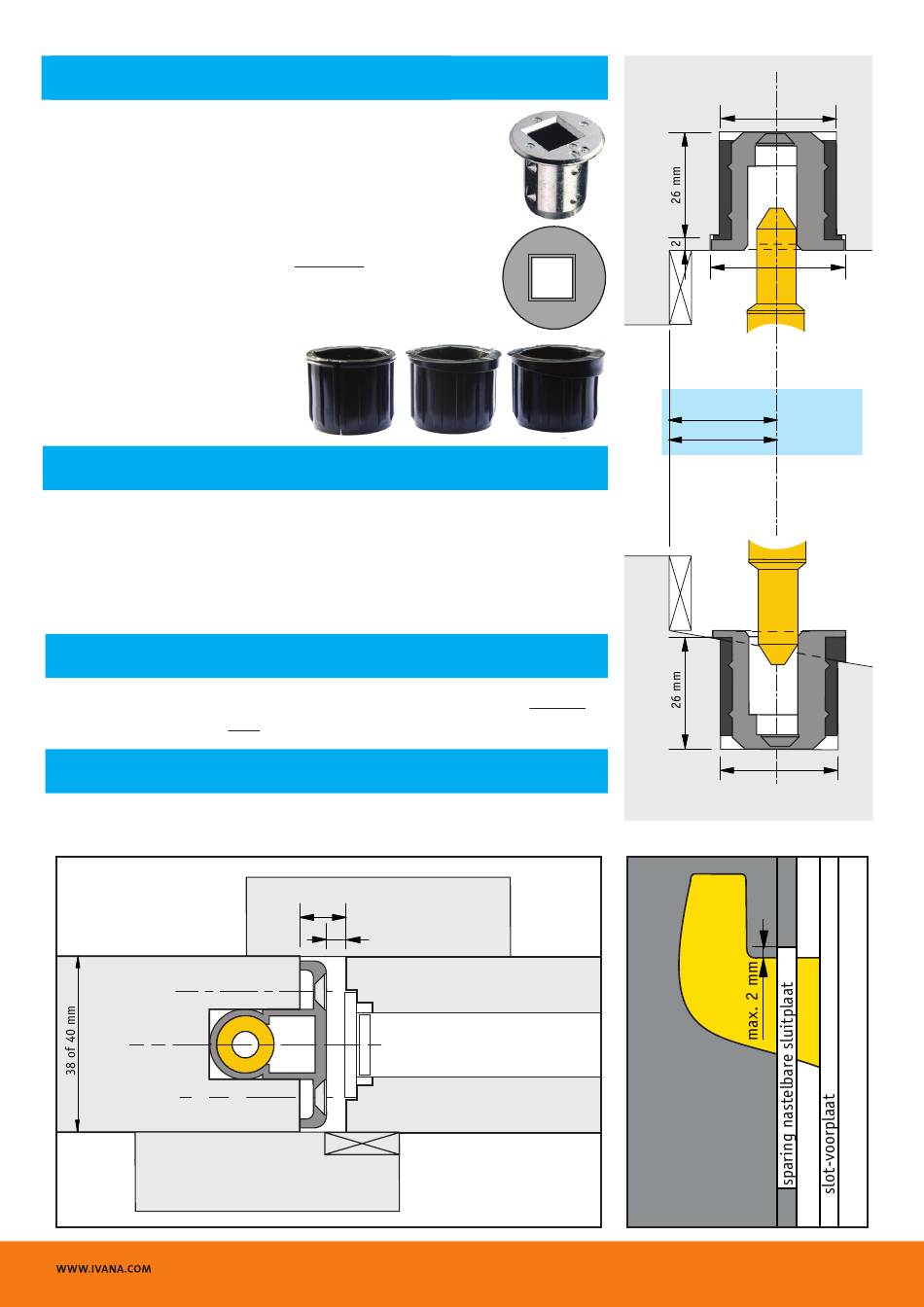

Stap 7: Monteren sluitpotten met ring
• Markeer de positie van de sluitpot volgens de
opgegeven maat (afb. 5). Controleer deze positie
door de passieve deur te sluiten en de grendels uit te
schuiven.
• Boor voldoende diepe sparingen Ø 28 mm in boven-
en onderdorpel. De sluitpot inclusief benodigde ring
(vlak, 6° of 9°) gelijktijdig intikken en vastzetten.
• Monteer de sluitpotten in de positie zoals
getekend. Verstel indien
nodig de sluitpotten door
met een inbussleutel telkens
een ¼ slag te draaien.
Stap 8: (3810N) Afstellen nastelb. sluitplaten
• Draai beide schroeven maximaal 1 slag los. De sluitplaat kan nu in
beide richtingen worden versteld (horizontaal en verticaal - afb. 4).
• Afstelling: max. 2 mm ruimte tussen sparing en haakschoot (afb. 6),
de haakschoten moeten zonder frictie de sparingen "indraaien".
Stap 9: Monteren aanslaglatten
• Bevestig de hardhouten aanslaglatten (minimaal 18 mm) - Let op:
draai de schroeven niet door de sluitlijst of meerpuntssluiting.
Stap 10: Controle
• Controleer de goede werking, verstel indien nodig de sluitpotten
en/of sluitplaten.
passieve deur
aanslaglat
vlak
6°
aanslaglat
10 mm
4
5
0
-2
+1
-1
9°
6
actieve deur
afstellen t.o.v.
haakschoot
Ø 28
Ø 31
24 mm = 38 mm deur
25 mm = 40 mm deur
Ø 28
Datum: 01-12-2013 - Rev. 1
