Systeem Adria voor dakramen
Montagehandleiding voor type V-L-ND
Als u voormontage heeft besteld, zijn alleen de in rood aangegeven montagestappen voor u relevant! Voor de rest is alles al door ons geregeld.

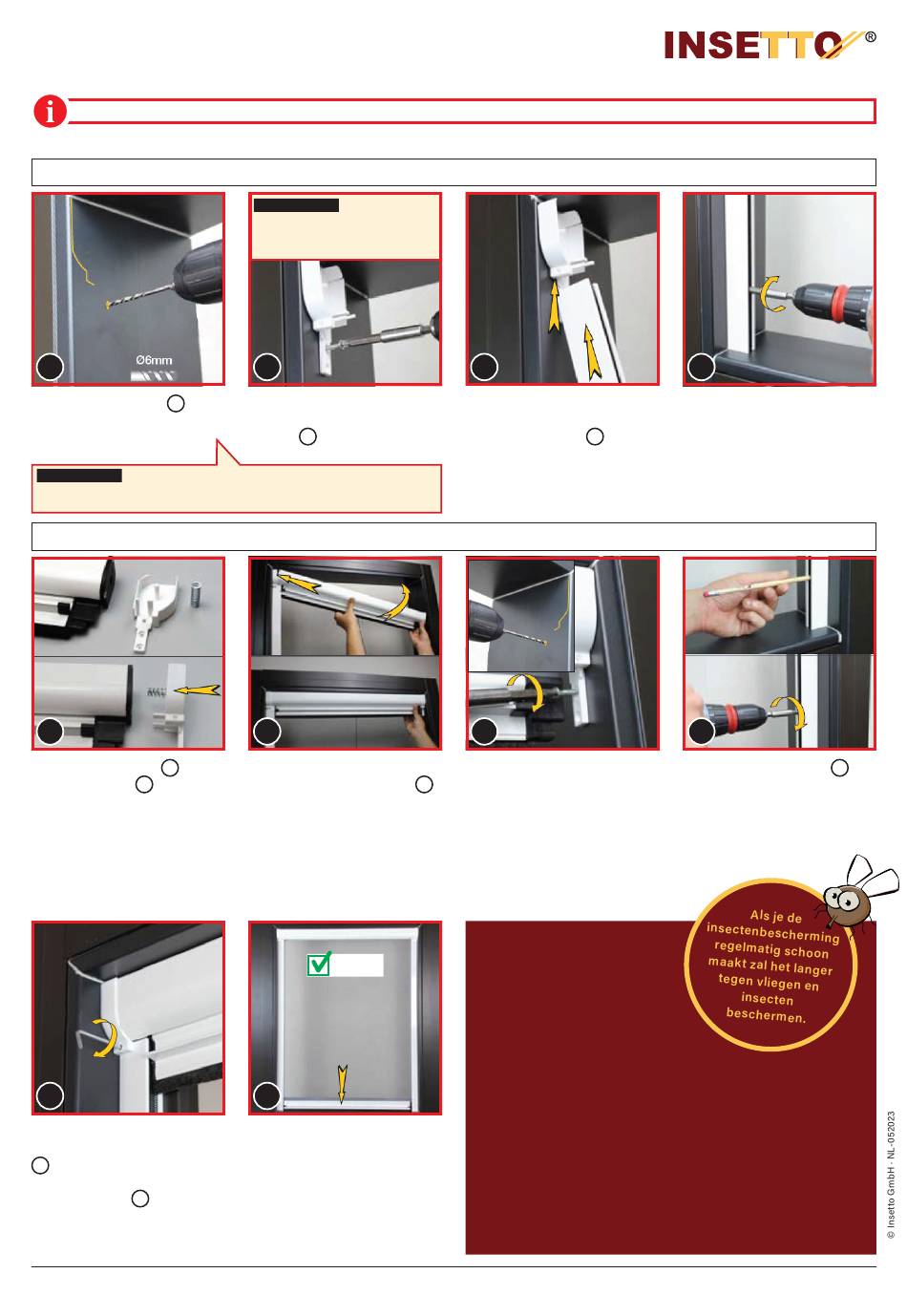

5. Boor gaten en schroef op de eerste eindkap en geleiderail
22
Geleiderail en eindkap
10
verwijderen, gaten Ø 6 mm
boren voor bevestiging eindkap
en geleiderail.
AANWIJZING
Bij het plaatsen van pluggen geldt Ø 6 mm!
Bij hout kan het voldoende zijn om met een kleinere boor voor te boren,
omdat daar geen pluggen nodig zijn.
6. Klem de rolgordijncassette vast en markeer de boorpunten van de tweede zijde
26
Bevestig de klemveer
tussen
31
de eindkap DX/R
en de
10
rolhorcassette en schuif vervol-
gens de eindkap op de cassette.
30
Voor extra bevestiging kunt u de
eindkappen met een stelschroef
vanaf de voorzijde op de
7
rolhorcassette vastzetten met
een inbussleutel
. U kunt
50
deze stap ook overslaan als de
cassette zich bovenaan de latei
bevindt.
Insetto GmbH · www.insetto.nl
AANWIJZING
Bij gipskarton-
wanden of een spouw achter de
wand is het raadzaam om daarvoor
geschikte pluggen te gebruiken.
23
Steek de pluggen in de geboor-
de gaten en schroef eerst de
eindkap
vast met een 3,5x40
10
schroef.
27
Plaats de rolhorcassette met
aangehechte eindkap DX/R
10
in de reeds geschroefde eind-
kap. Breng de rolhorcassette
naar de exacte positie.
KLAAR
31
Trek het rolgordijn aan de gree-
plijst naar beneden en hang het
met een kantelbeweging van de
greeplijst in de houders. KLAAR!
Indien zonder achteruitrem,
Gelieve de handgreep niet los
te laten, maar met de hand te
geleiden!
24
Steek de geleiderail voorzichtig
diagonaal van onderen in het
lipje van de eindkap
.
10
De geleiderail moet helemaal
naar boven in de uitsparing in de
eindkap worden geschoven!
28
Schuif de geleiderail zoals hiervoor van onderaf in de eindkap
Controleer of de rolhorcassette en de geleiderails exact even-
wijdig aan elkaar en onder een hoek van 90° staan! Markeer
de boorgaten (en positie van de eindkap). Boor gaten van Ø 6 mm
(behalve hout). Plaats vervolgens de pluggen, klem de rolhorcassette
weer vast en schroef de eindkap vast met 3,5x40 schroeven en de
geleiderail met 4x40 schroeven.
ONDERHOUD
Reinig het vliegenscherm
minstens twee keer per jaar
met een vochtige zachte
(geen pluis) spons of doek.
Wij raden dit aan midden in het
jaar en aan het einde van de herfst.
Gebruik bij zware vervuiling een pH neutraal reinigings-
middel. Gebruik in geen geval agressieve reinigings-
middelen – deze beschadigen het gaasnet!
Verwijder kleine resten van insecten, want vogels pikken er
graag naar en beschadigen de hor met hun snavel
(geen garantie!).
Houd het horrolgordijn gesloten bij temperaturen onder de
-20° C!
25
Wanneer de geleiderail exact
gepositioneerd is, schroeft u
deze vast met de 4x40 schroe-
ven.
29
10
.
Kant 5/5
