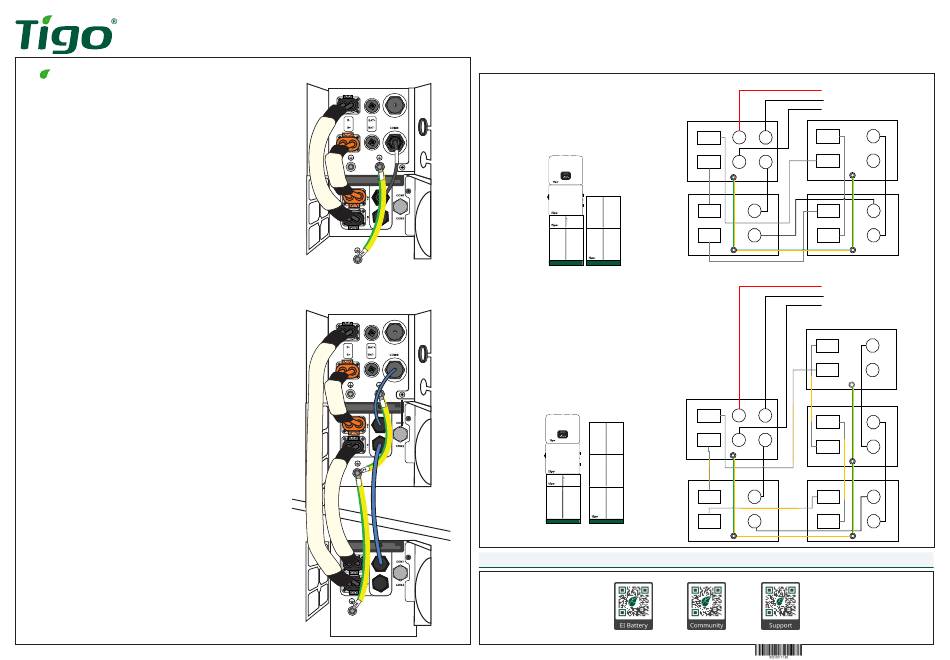

3.1.2 Batterijaansluiting (één batterij)
Opmerking: De bedrading van de vorige stap wordt niet getoond
Verbind de volgende poorten tussen het BMS, de EI omvormer, en Batterij1:
1.
Sluit de voedingskabel van de batterijmodule van het BMS B+ aan op de B+ poort
van de omvormer.
2.
Sluit de voedingskabel van de batterijmodule aan op de B- poort van het BMS en
de omvormer.
3.
Sluit de COMM-kabel van het BMS aan op de COM1-poort van Batterij1.
4.
Sluit de BMS Aardingsdraad aan van de BMS Aardingsschroef op de Batterij1
Aardingsschroef.
3.1.3. Batterijaansluitingen (twee batterijen)
1.
Aansluitingen van BMS naar Batterij1:
•
Voedingskabel van de batterijmodule van BMS B+ naar Batterij1 B+.
•
Comm-communicatiekabel van BMS COMM naar Batterij1 COMM1.
•
Aardingsdraad van BMS aarde naar Batterij1 aarde.
2.
Aansluitingen van BMS naar Batterij2:
•
Voedingskabel van de batterijmodule van BMS B- naar batterij2 B-
3.
Aansluitingen van Batterij1 naar Batterij2:
•
Voedingskabel van de batterijmodule van Batterij1 B- naar Batterij2 B+.
•
Comm Communicatiekabel van Batterij1 COMM2 naar Batterij2 COMM1.
•
Aardingsdraad van Batterij1 Aarde naar Batterij2 Aarde
BMS
BMS
Batterij1
Batterij2
Snelstartgids - EI BMS/TSB-3/EI Batterijaccessoires
3.1.4 Drie accu's
1.
BMS naar Batterij1: B+ naar B+; COMM naar
COMM1; Aarde naar Aarde
2.
BMS naar Batterij3: B- naar B-
3.
Batterij1 naar Batterij2: B- naar B+; COMM2 naar
COMM1; Aarde naar Aarde
4.
Batterij2 naar Batterij3: B- naar B+; COMM2 naar
COMM1; Aarde naar Aarde
Batterij3
Batterij1
Batterij2
3.1.5 Vier batterijen
1.
BMS naar Batterij1: B+ aan B+; COMM aan
COMM1; Aarde aan Aarde.
2.
BMS naar Batterij3: B- naar B-.
3.
Batterij1 naar Batterij2: B- naar B+; COMM2 naar
COMM1; Aarde naar Aarde.
4.
Batterij2 naar Batterij3: B- naar B+; COMM2 naar
COMM1; Aarde naar Aarde.
5.
Batterij3 naar Batterij4: B- naar B+; COMM2 naar
COMM1; Aarde naar Aarde.
Batterij4
Batterij3
Batterij1
Batterij2
4. Uw contactpersoon bij de klantenservice
Tigo Energy Italië
Srl Via Calamandrei 36 52025
Montevarchi Toscane, Italië
Amerika: +1 408 402 0802
Internationaal: 00800 2255 8446
https://support.tigoenergy.com/
EI Batterij (inclusief EI BMS)
Poorten omvormer:
BAT+
BMS
BAT-
B+
B-
BAT +
BMS
BMS
B-
B+
BAT-
COMM
B+
COM1
B+
Batterij1
B-
COM2
B-
Poorten omvormer:
BAT+
BMS
BAT-
B+
B-
B-
BAT +
BMS
B+
BMS
B+
BAT-
COMM
B-
B+
COM1
B+
Batterij1
B-
COM2
B-
PN: 002-00111-30 | REV 1.0 | Dec. 23, 2022
