Kabellengte
Offline
Databus: Externe module
•
Voeding: Max. 250 meter dit i.v.m. spanningsverlies - Advies zo kort als mogelijk houden
•
Access Point (opwaardeer lezer)
RS232: PC
Converter = max. 1 meter
•
RS485: bij een COMserver of actieve RS232/RS485 converter (W8501)
•
RS485: bij een passieve RS232/RS485 converter
•
1
*
De maximale totale RS485bus lengte bij gebruik van meerdere (T)AP lezers in één bus mag maximaal 500 meter
bedragen. Als er ook gebruikt gemaakt wordt van lezers met een externe sturing, dan mag de afstand tussen iedere
afzonderlijke externe sturing en de betreffende lezer ook max. 500 meter bedragen. Deze RS485 verbinding tussen
externe sturing en de lezer mag als een afzonderlijke bus gezien worden met ook weer maximaal 500 meter.
2
*
De maximale totale RS485bus lengte bij gebruik van meerdere (T)AP lezers in één bus mag maximaal 100 meter
bedragen. Als er ook gebruikt gemaakt wordt van lezers met een externe sturing, dan mag de afstand tussen iedere
afzonderlijke externe sturing en de betreffende lezer ook max. 100 meter bedragen. Deze RS485 verbinding tussen
externe sturing en de lezer mag als een afzonderlijke bus gezien worden met ook weer maximaal 100 meter.
1
2
+
*
*
Wij adviseren de externe sturing in normale omstandigheden dicht bij de lezer te plaatsen (max 10 meter afstand).
Uitzonderingen zijn sturing voor slagbomen, plaatsing van de lezer in een (intercom)zuil e.d.
Meer info via service@winkhaus.nl
Meerdere (T)AP lezers
Bij toepassing van meerdere (T)AP lezers dan moeten deze in een busstructuur aangesloten worden en niet
in een ster. Dit uiteraard met een zo kort mogelijke kabellengte.
Een andere mogelijkheid is iedere (T)AP lezer afzonderlijk met een Com-server mini via IP aan te sluiten.

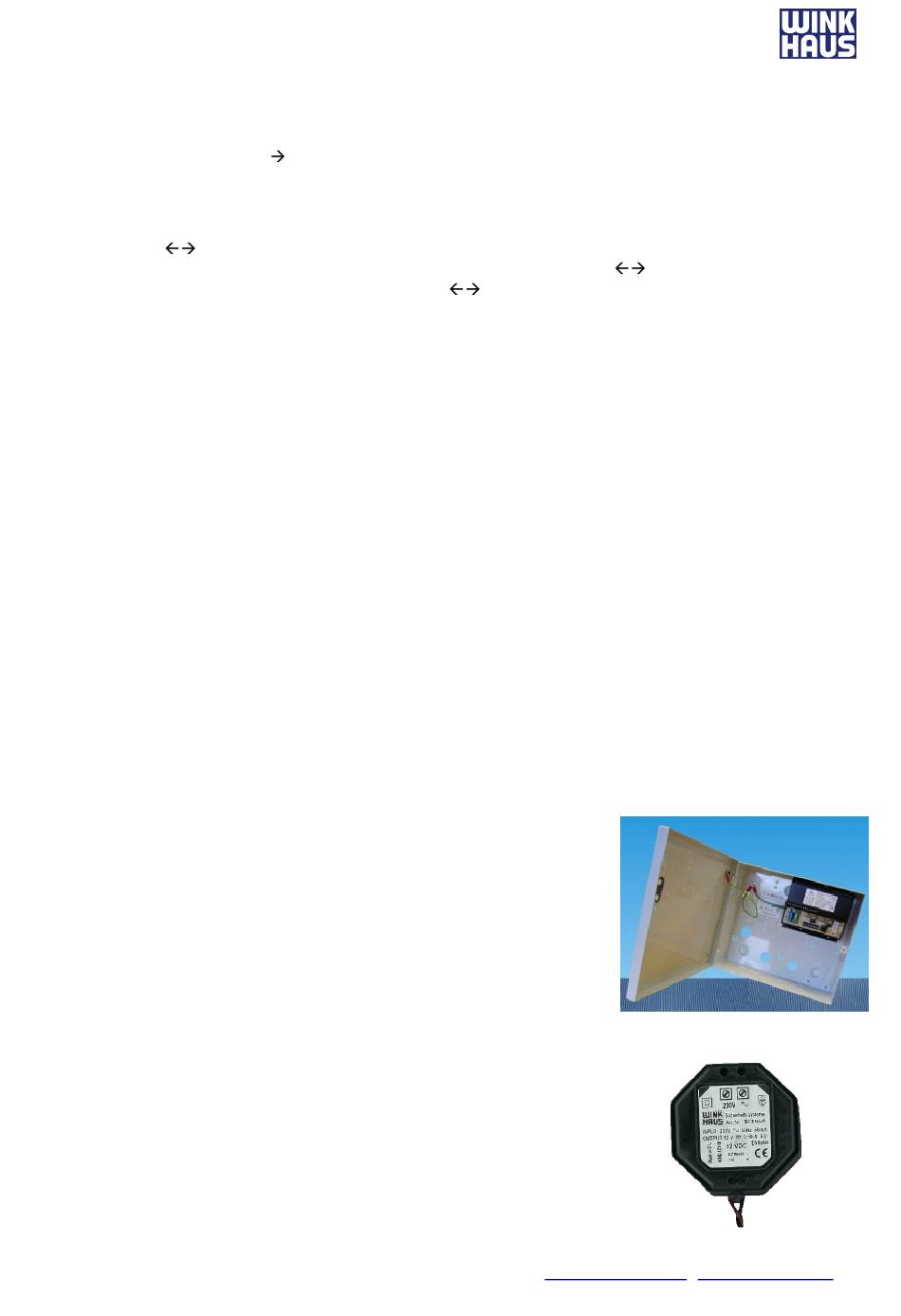

Voeding
De lezer kan worden aangesloten op een voedingskast of kan spanning krijgen via een adapter die past in
een inbouwdoos. Vereiste spanning is tussen de 8 en 16 V DC of AC. Nominale spanning is 12V. Bij lange
kabellengtes altijd rekening houden met het spanningsverlies.
Voedingskast 230V / 12V = 1A
Afmetingen: HxBxD 200x230x80mm
Mogelijkheid voor extra noodstroomaccu 12V 7Ah
Vrije ruimte van 5 cm rondom de voedingskast houden i.v.m. koeling.
Voedingen met grotere capaciteit: zie producthandboek.
Voedingsadapter 230V / 12V = 0,5A (6W)
Afmetingen: diameter 55mm diepte 33mm (let op bij keuze inbouwdoos)
Geen mogelijkheid voor noodstroomvoorziening.
Winkhaus Nederland | Landauer 29 | 3897 AB Zeewolde | 036 – 522 77
Lezer = max. 2 meter deze kabel zit vast aan de lezer niet inkorten
19
(T)AP = max. 500 meter*
(T)AP = max. 100 meter*
44|verkoop@winkhaus.nl
1
2
|
