1
2
3
4
5
6
7
8
12V‐NET‐GND
9
KYIN‐GND(101)
10
HTTP‐GND(102)
11
LP‐GND(103)
12
HP‐GND(104)
13
TIME‐GND(105)
14
T1‐GND
15
T2‐GND
16
T3‐GND
17
T4‐GND
18
T5‐GND
19
20
Aquaplex®
Handleiding
OUT 1
RLY1
OUT 2
RLY2
OUT 3
RLY3
OUT 4
RLY4
OUT 5
RLY5
CN1
CN1
CN2
CN2
CN4
CN4
CN4
CN4
CN4
CN4
CN3
CN3
CN3
CN3
CN3
LED
CN6
EEV
CN19

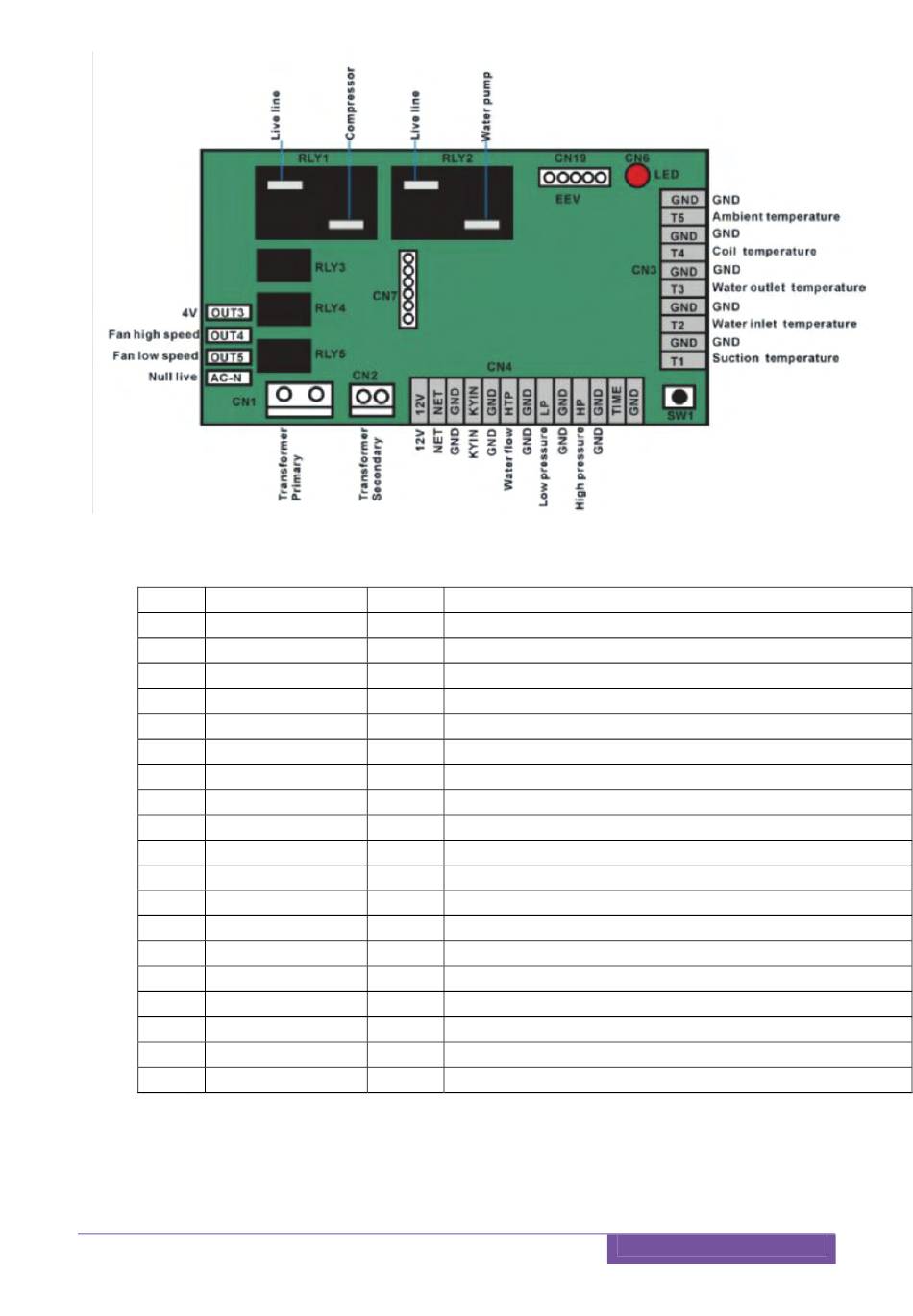

MaxPump-ND zwembadwarmtepompen.
Compressoraansluiting (220‐230V AC)
Circulatiepompaansluiting (220‐230V AC)
4‐weg klepaansluiting (220‐230V AC)
Hoge‐snelheid ventilatormotor (220‐230V AC)
Wordt niet gebruikt
Primaire aansluiting trafo (220‐230V AC)
Secundaire aansluiting trafo (12V AC)
Aansluiting touchscreen display
Stuurcontact (normal closed) draadbrug gemonteerd
aansluiting flowswitch (normal closed)
Lage druk beveiliging (normal closed)
Hoge druk beveiliging (normal closed)
Niet aangesloten
Zuigdruksensoraansluiting NVT (Draadbrug weerstand)
Inlaatwatertemperatuursensor
Uitlaatwatertemperatuursensor
Verdampertemperatuursensor
Buitenluchttemperatuursensor
LED (Aan = in bedrijf) (Knipperend = foutcode)
Connector voor electronisch gestuurd expansieventiel (NVT)
Omschrijving
Rev. 2012-03
