3.

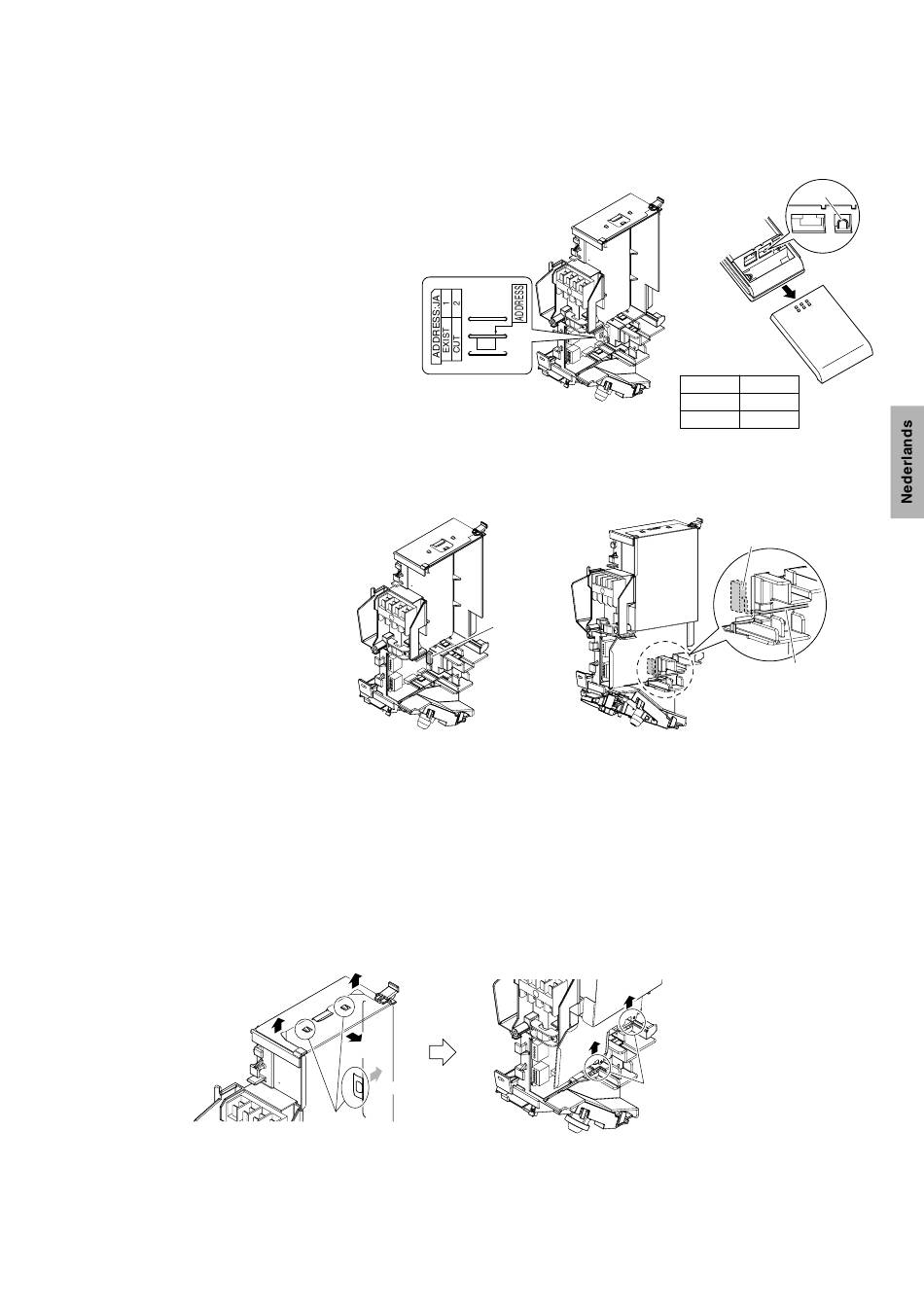

Zo stelt u andere adressen in
Wanneer twee binnenunits in één ruimte
geïnstalleerd worden, kunnen de twee draadloze
afstandsbedieningen voor verschillende
adressen ingesteld worden.
1) Verwijder de metalen afdekplaat van de
elektrische bedrading.
(Zie Methoden voor het verwijderen/
bevestigen van de metalen afdekplaten
van de elektrische bedrading.)
2) Verwijder de adresjumper (JA) op de
printplaat.
3) Verwijder de adresjumper (J4) in de
afstandsbediening.
4.
Bij aansluiten op een HA-systeem
(bedrade afstandsbediening, centrale afstandsbediening enz.)
1) Verwijder de metalen afdekplaat
van de elektrische bedrading.
(Zie Methoden voor het verwijderen/
bevestigen van de metalen
afdekplaten van de elektrische
bedrading.)
2) Sluit de verbindingskabel aan op
aansluiting S21 en trek de kabel door
de opening met de kartels in de
afbeelding.
3) Plaats de afdekplaat van de
elektrisch bedrading terug in de
oorspronkelijke positie en leid de
kabelbundel er omheen, zoals
aangegeven in de afbeelding.
• Verwijderingsmethoden voor de metalen afdekplaat van de elektrische bedrading
1) Verwijder het voorrooster.
2) Verwijder de elektrische bedradingskast. (1 schroef)
3) Til de 2 bovenste delen van de metalen afdekplaat van elektrische bedrading op, trek de delen naar voor en verwijder de
3 lipjes.
4) Schuif de metalen afdekplaat van elektrische bedrading omhoog en verwijder de 2 lipjes op de onderzijde.
3) Til de 2 bovenste delen van de
metalen afdekplaat van elektrische
bedrading op, trek de delen naar
voor en verwijder de 3 lipjes.
Trekken
■Nederlands
JB
JA
JC
HA-stekker
(S21)
4) Schuif de metalen afdekplaat van
elektrische bedrading omhoog en
verwijder de 2 lipjes op de onderzijde.
Trekken
Schuiven
Trekken
Lipje
J4
BESTAAND
VERWIJDER
Schuiven
Schuiven
Lipje
J4
ADRES
1
2
HA-stekker
(S21)
Leg de HA-kabel
zoals weergegeven
in de afbeelding.
5
