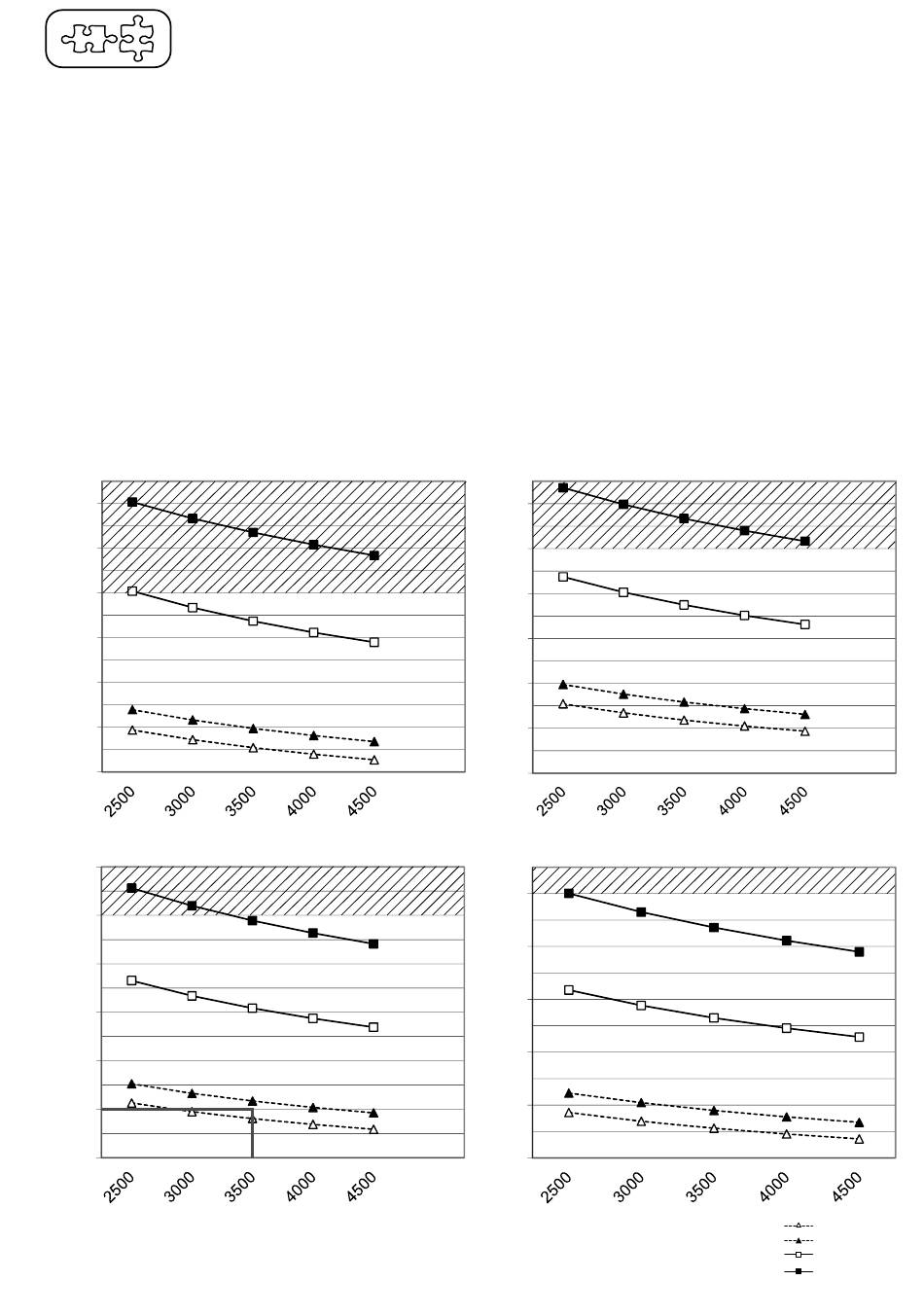

Uit onderstaande grafieken kan de vrije overspanning bepaald worden voor elk type goot(drager). Dit is de afstand (P) tussen
uw ondersteuningen (palen) i.f.v. de belasting en de diepte (D) van uw dak. De maximale doorbuiging voor constructie met glas
bedraagt 1/300. De belasting is de som van het gewicht van de beglazing, de sneeuw- en windlast die op het dak komt.
Praktijkvoorbeeld :
Uw dak heeft een breedte (B) van 3000 mm en een diepte (D) van 3500 mm. De voorgeschreven belasting bedraagt 500 N/m²
(~50kg/m²). De beglazing weegt 25 kg/m² (ca 250 N/m²). De totale belasting wordt dan 750 N/m².
Bepaal het punt op uw grafiek "750 N/m² & 1/300" en kies een goot(drager) die boven dit punt ligt.
Volgens de grafiek zijn er 2 mogelijkheden :
Ofwel kiest u voor de goot GX met de versterking V822 waarbij een vrije overspanning (P) tot 3170 mm mogelijk is.
Ofwel kiest u voor de gootdrager GX zonder versterking V822 die max 2800 mm kan overspannen. U plaatst dan een bijkomende
paal als ondersteuning in het midden.
De maximale doorbuiging (1/300) in het midden met belasting bedraagt 3000/300 = 10 mm. Onbelast is dit minder.
De maximale leverbare lengte van de gootprofielen bedraagt 7 meter.
350 N/m² & 1/300
P
9000
8000
7000
6000
5000
4000
3000
P
8000
7000
6000
5000
4000
3000
2000
26
BELASTINGSGRAFIEKEN GOOTPROFIELEN
750 N/m² & 1/300
VOOR DAKEN MET GLAS
P
8000
7000
6000
5000
4000
350 N/m² & 1/200
P
3000
10000
2000
D
9000
8000
P
7000
7000
6000
6000
5000
GX
GX + V822
GDX
4000
5000
GDX + V14105
3000
4000
3000
2000
D
500 N/m² & 1/300
1000 N/m² & 1/300
D
D
D
GX
GX + V822
GDX
GDX + V14105
