6. Monteren en installeren van de EasyComfort-2P
De EasyComfort1P bestaat uit twee delen. De (stekker/stopcontact) ontvanger en de thermostaat.
6.1 Plaatsen van de EasyComfort 2P ontvanger
•
Steek de stekker van de ontvanger in het stopcontact bij uw verwarmingsinstallatie.
•
Steek nu de stekker van uw verwarming in de 2P ontvanger.
6.2 Monteren van de EasyComfort-2P thermostaat
•
De EasyComfort-2P set bestaat uit 2 delen: een ontvanger (afbeelding 2) en de thermostaat (afbeelding 1).
Aan/uit ------>
Klok instelling knop.
P
Programmeer knop.
Automatisch
R
programma Aan/uit
6.2.1 Plaatsen van de thermostaat
1.
Open de behuizing door de 2 bevestiging schroefjes los te draaien en de voorzijde naar u toe te halen (zie tekening 1).
2.
De voorzijde zit aan de bovenzijde vast met 2 haakjes en scharniert langs deze haakjes omhoog.
3.
De achterzijde dient op de muur te worden gemonteerd. Gebruik hiervoor minimaal twee van de drie aangetroffen uitsparingen.
6.2.2 Persoonlijke beveiligingscode invoeren
1.
De plug-in RF ontvanger is een auto-detect unit, op de thermostaat vind u een rij met dipswitches/schuifjes deze zijn genummerd van 1 tot en met 8.
2.
Met deze dipswitches dient u op de EasyComfort-2P thermostaat op een unieke RF code te zetten. De plug-in ontvanger herkent deze code automatisch.
3.
Hier in bent u vrij om een unieke persoonlijke beveiliging/communicatie code aan te maken.
4.
Laat de code niet op de fabrieksinstelling staan. Het is nodig om uw EasyComfort uniek te maken ten op zichten van een andere gebruiker van een EasyComfort –2P.
6.3.1 Plaatsen van de batterijen
1.
Plaats de 2 Alkaline batterijen (1,5V LR6 AA) in de speciale behuizing op de achterzijde (muurplaat) van de thermostaat.
2.
Plaats het front op de bodem/muur plaat. De thermostaat zal no automatisch verbinding maken met de ontvanger (Remote Control)
Let op!
Gebruik van oplaadbare batterijen is absoluut af te raden vanwege de kortere levensduur. De thermostaat heeft een flash geheugen en behoudt hierdoor ook zonder
spanning (geen batterijen in de thermostaat) altijd het eerder ingestelde programma. Dit kunt u alleen verwijderen door een reset uit te voeren (zie 9).
6.3.2 Signalering lege batterijen
De EasyComfort-2P zal u tijdig informeren, wanneer de batterijen aan vervanging toe zijn. Op het scherm verschijnt dan het knipperende symbool
afzienbare tijd dienen te worden vervangen. Vervang altijd beide batterijen voor twee nieuwe GELIJKE alkaline batterijen. Het ingestelde programma (schakeltijden)
zal bewaard blijven, de dag en tijd moeten opnieuw worden ingesteld.
6.3.3 Sluiten van de thermostaat
1.
Monteer de thermostaat in de haken aan de bovenzijde en scharnier de thermostaat voorzichtig dicht.
2.
Let op, dat de verbindingspennen goed in het verbindingsblok passen.
3.
Zet de thermostaat vast door de 2 bevestiging schroefjes vast te draaien (zie tekening 1+2).
4.
Verhoog nu de temperatuur van de thermostaat. Het oranje lampje van de ontvanger knippert kort als teken dat de informatie door de ontvanger wordt
ontvangen. Het groene lampje zal nu gaan branden als teken dat de thermostaat aan staat.
7. Mogelijkheden van de EasyComfort-2P
7.1 Programmeermogelijkheden
U kunt de EasyComfort-2P gemakkelijk programmeren, het eerder ingestelde programma blijft (ook bij stroom uitval) bewaard.
Let op!
De thermostaat heeft een flash geheugen. De EasyComfort-2P behoudt hierdoor ook zonder spanning het eerder ingestelde programma.
Het door u ingestelde programma is altijd door u te wijzigen of u kunt alle programma's verwijderen door een reset uit te voeren (zie 10).
Mogelijkheden
•
De EasyComfort-2P is voorzien van 6 of 4 verschillende temperaturen/schakelmomenten per dag, voor instelling zie hiervoor 8,3 basisinstelling punt 12
•
De 6 of 4 schakelmomenten per dag zijn onafhankelijk programmeerbaar.
•
U bent dan ook volledig vrij de in- en uitschakeltijden van deze in totaal 42 schakeltijden per week naar eigen wens te programmeren.
•
De bijbehorende temperaturen kunnen per halve graad (0,5°C) worden ingesteld, van minimaal 5 tot maximaal 35 graden Celsius.
•
Daarbij kunt u tevens bepalen of u deze wijzigingen permanent, tijdelijk of bijvoorbeeld voor één dag, middag of uur, wilt invoeren.
Wij raden u aan, voordat u de thermostaat gaat programmeren, eerst te bepalen (bijvoorbeeld op papier) hoe uw week er uit ziet en op welke tijden de installatie in bedrijf moet
zijn of juist niet. Dit om straks het daadwerkelijke programmeren vlot en overzichtelijk te laten verlopen. Houdt er rekening mee dat de verwarming niet warm aanvoelt
als het in uw woning warmer is dan de door u ingestelde temperatuur. Op het scherm van de EasyComfort-2P kunt u altijd zien of de thermostaat warmte vraagt.
Dit wordt aangegeven met een knipperend vlammetje
7.2 Toetsen, symbolen & fabrieksinstellingen
7.2.1 Bedieningstoetsen
De EasyComfort-2P kan worden bediend met de volgende toetsen:
1) P
= Activeren van het programmeermenu / Selecteren
2) ▲
= Verhogen van een waarde
3) ▼
= Verlagen van een waarde
4) R
= Beëindigen van het programmeermenu / inschakelen handmatige bediening
7.2.2 Symbolen
Tijdens het programmeren en dagelijks gebruik van de EasyComfort-2P komt u verschillende symbolen/lettercombinaties tegen. Hieronder vindt u een toelichting.
Dagdelen
Opstaan 1
Dagen
1 = Maandag
Overige aanduidingen
Geprogrammeerd programma actief
Stoken
Gemeten kamertemperatuur
Gevraagde kamertemperatuur
Thermostaat uit

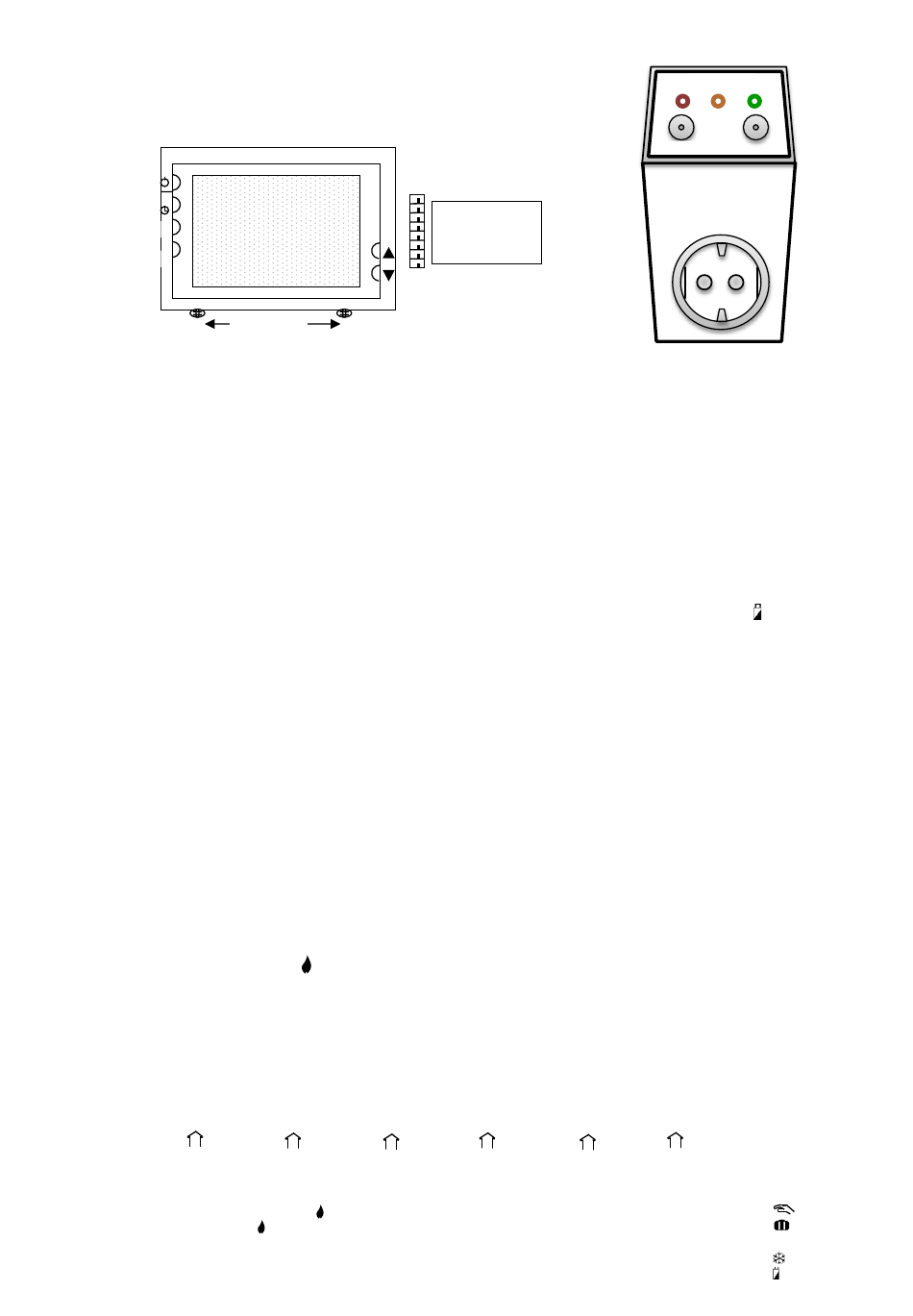

Tekening 1: Front thermostaat
Bevestiging schroefjes
achter het woord "System".
- Ochtend 2
- Middag 3
-
2 = Dinsdag
-
3 = Woensdag
= System +
+
=
knippert
= Room Temp
= Setting
= Off
8 schakelaartjes
voor persoonlijke
beveiligingscode
instelling
|
5) RESET
6) /M
|
7)
|
- Middag 4
-
Avond 5
-
4 = Donderdag
-
5 = Vrijdag
|
Handmatige aanpassing prog.
|
Vakantiefunctie
|
Handmatige bediening (permanent)
|
Vorstbeveiliging
|
Lage batterij spanning
Tekening 2: Remote Control (stekker/stopcontact)
REMOTE CONTROL
POWER
RXD/LEARN
ON
LEARN
ON/OFF
= Voor het uitvoeren van een reset
= Aan / uit + forst beveiliging.
= Klok instellen
-
nacht 6
-
6 = Zaterdag
-
7 = Zondag
Copyright ® Maelok B.V. – Pag. 2
