7
Bediening
7.1.2

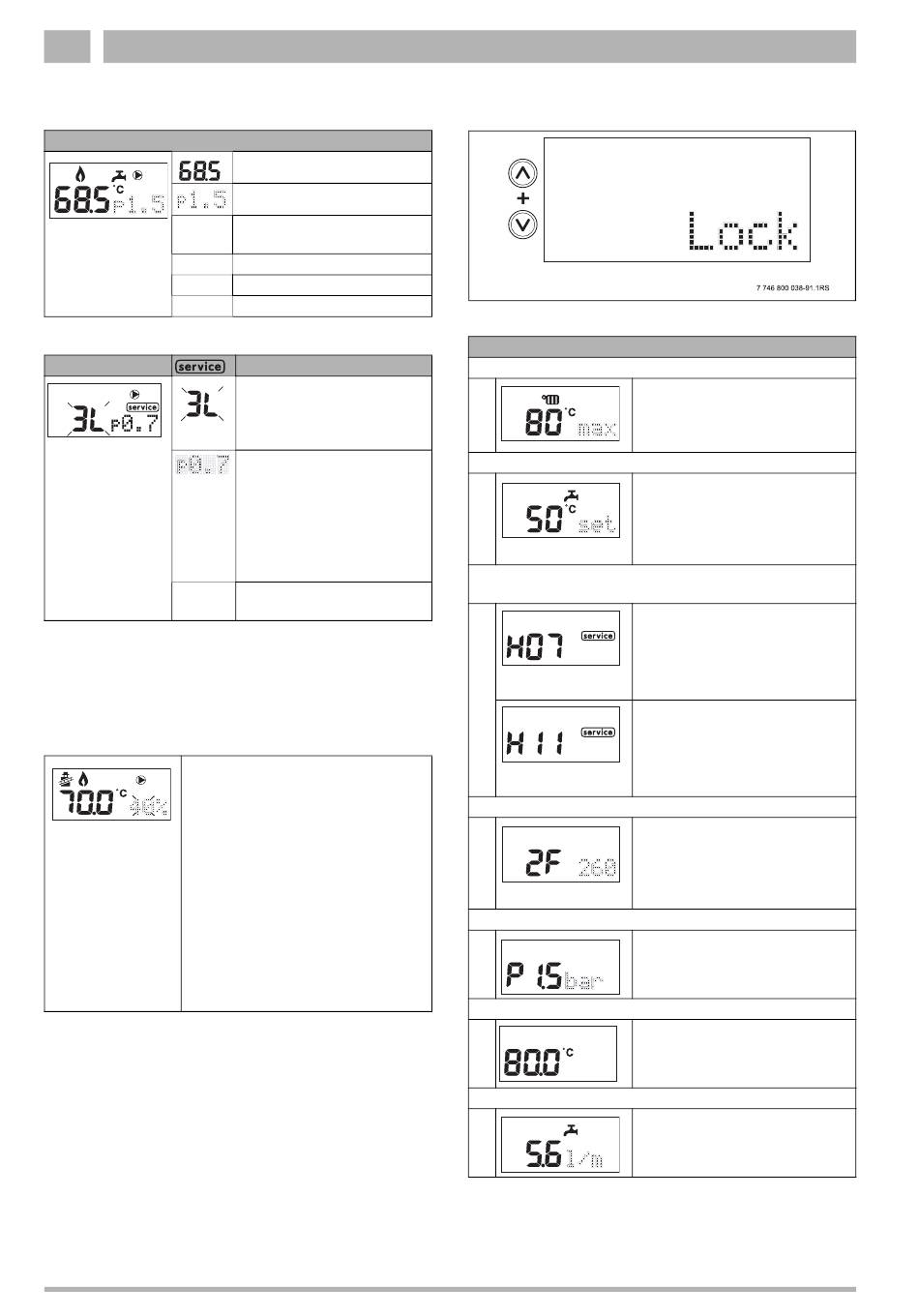

Voorbeeld displayweergaven
Tijdens actueel bedrijf worden statussen op het display weergegeven. Onderstaande voorbeelden geven een uitleg van de displayweergave.
Normaal Bedrijf
B
S
I
R
Tabel 10 Normaal bedrijf
I
Tabel 11 Servicemelding
7.1.3
Servicebedrijf (schoorsteenvegerbedrijf)
▶ Open tenminste 2 (thermostatische) radiatorafsluiters.
▶ Neem het cv-toestel in servicebedrijf (schoorsteenvegerbedrijf),
door de schoorsteenvegertoets d 5 seconden ingedrukt te houden,
totdat het schoorsteenvegersymbool d in het display verschijnt.
• cv-toestel in schoorsteenvegerbedrijf
(servicebedrijf) bij een aanvoertempera-
tuur van 70 graden.
• servicevermogen start altijd op deellast
7 746 800 038-90.1RS
(max cv) en is instelbaar met de
M/N-toetsen (40% in dit voorbeeld...).
• instelbereik is van het toestel minimum
tot en met 100%.
• schoorsteenvegerbedrijf (servicebedrijf)
is te deactiveren door de schoorsteenve-
gertoets d in te drukken. Ook zal het cv-
toestel een half uur na het activeren van
het schoorsteenvegerbedrijf automa-
tisch uit schoorsteenvegerbedrijf gaan.
Tabel 12 Servicebedrijf
7.1.4
Infomenu
Via de infotoets L kunnen waarden gewijzigd worden. Blader met de
M/N-toetsen door het instelmenu. Als u de bediening enige tijd niet
meer gebruikt, wordt de standaard weergave getoond en het infomenu
verlaten.
28
Actuele cv-watertemperatuur in °C.
Systeemdruk in bar.
Cv-toestel brandt voor cv- of tapwa-
terbedrijf.
Cv-toestel heeft warmwatervraag.
Cv-pomp draait.
Cv-toestel heeft cv-warmtevraag.
Servicemelding
Statuscode, bijv.: Het cv-toestel
ontsteekt na 3 startpogingen niet.
Overige statuscodes par. 10.1,
pagina 40.
Systeemdruk is 0,7 bar.
De druk is lager dan 0,8 bar. Dit
betekent dat de cv-installatie bijge-
vuld dient te worden ( par. 6.2).
Bij een knipperende drukweergave
dient het cv-toestel bijgevuld te
worden.
Cv-pomp blijft draaien tijdens een
vergrendelende storing.
Afb. 44 Display - Lock
Infomenu
1
Aanvoertemperatuur (cv-bedrijf)
Cv-bedrijf, maximale cv-watertempera-
tuur in °C.
L
Of displayweergave toont Off, cv-bedrijf
is uitgeschakeld ( par. 7.1.6).
2
Tapwaterbedrijf
Tapwaterbedrijf, maximale tapwater-
temperatuur in °C.
N
Of displayweergave toont Off, tapwater-
bedrijf is uitgeschakeld ( par. 7.1.6,
pagina 29).
3
Servicecode (menu item alleen zichtbaar als er een service-
melding is)
Druk in cv-installatie te laag.
▶ Vul het cv-toestel. H07-code ver-
N
Geen uitstroomtemperatuur gemeten,
cv-toestel berekent de uitstroomtempe-
ratuur.
▶ "Hre" verschijnt na reset van de ser-
4
Statuscode
De statuscode geeft de bedrijfsstatus
N
aan van het cv-toestel. Bij een eventuele
storing wordt hier ook de storingscode
getoond ( par. 10.1 voor uitleg van
de codes).
5
Systeemdruk
Systeemdruk in bar.
N
6
Actuele aanvoertemperatuur
Cv-watertemperatuur in ºC.
N
7
Uitstroomhoeveelheid tapwater
Uitstroomhoeveelheid tapwater l/min.
N
Tabel 13 Infomenu
Nefit TopLine Compact HRC • 6720641180 (2014/11)
dwijnt na het vullen van zelf.
Servicemelding ( par. 10.1 voor
uitleg van de servicecode).
vicemelding.
